本节摘要：电磁不是一个接口而是一族接口，选接口的尺子只有一把：结构尺寸与波长之比。本节先给频段地图，再用核心版就有的静电接口算一只平板电容，电容值与公式对账；集肤深度与波长网格法则两个数字提前入库，高频部分点到为止。

一张频段地图走天下

电磁建模的第一个决定不是几何，是"我处在哪个频段"。尺子是波长与结构尺寸之比。直流与工频下波长以千公里计，结构小得可以忽略波的过程，电场磁场各自准静态地存在——静电接口（es）、电流接口（ec）、磁场接口（mf）分管这三类，后两者需要 AC/DC 模块。当结构尺寸逼近十分之一个波长，波 cannot 再被忽略，反射、谐振、辐射登场，这是射频与微波的领地，用电磁波频域接口（emw，需 RF 模块）；尺寸继续涨到上百个波长，几何光学与波动光学接口接管光学问题。判断口诀一句话：远小于波长用准静态，接近十分之一波长上频域，上百倍波长谈光学。

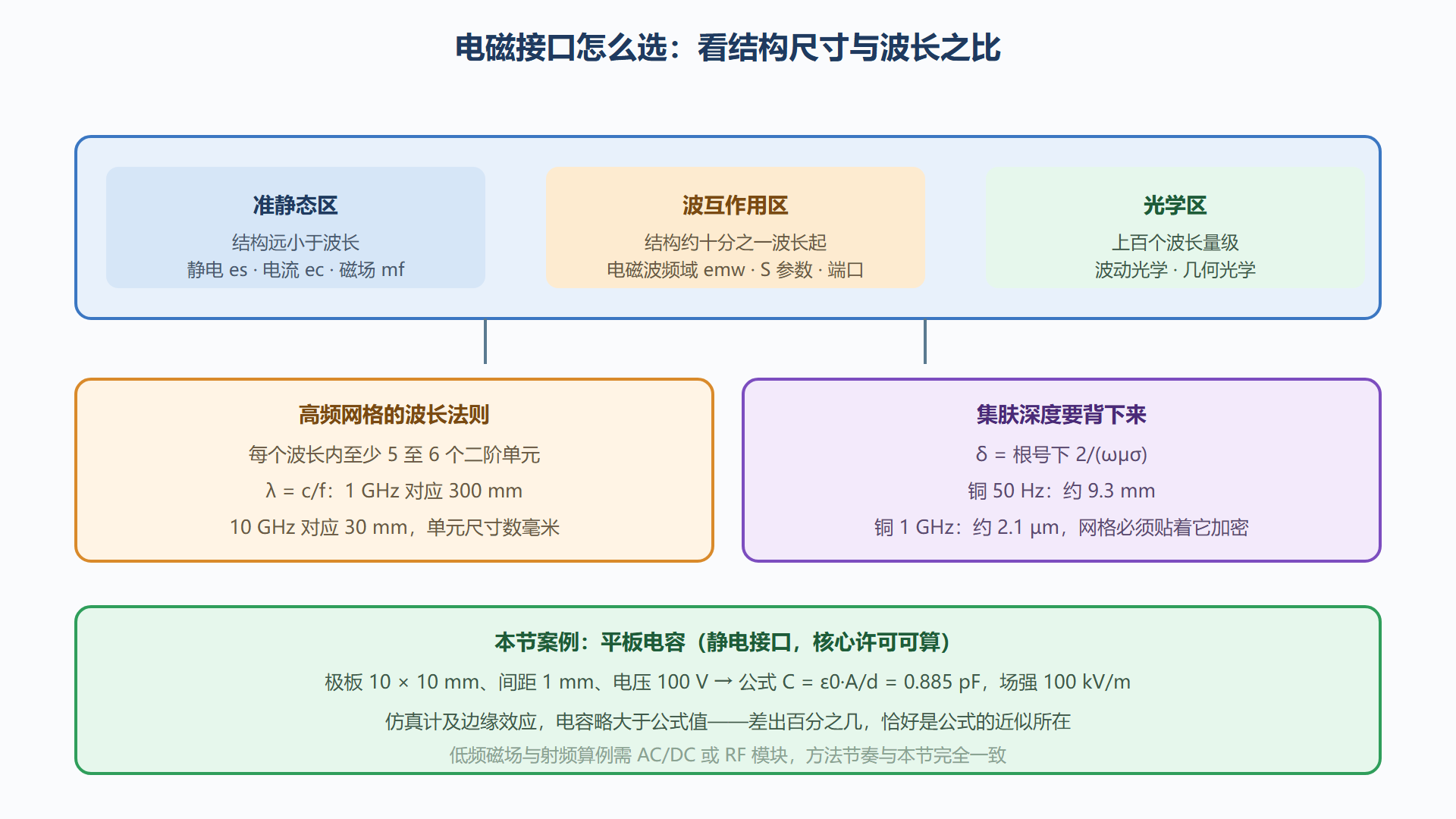

图：电磁建模频段选择地图

动手：平板电容对账

静电是电磁家族里门槛最低的接口，核心许可就带。模型向导：三维、静电（es）、稳态研究。几何三件：两块 10 mm × 10 mm × 0.5 mm 的极板（长方体），间距 1 mm 正对；一个 60 mm 见方的空气盒把极板整个罩住——静电问题必须有"远处"，空气盒就是有限计算域里扮演无限远角色的。材料：空气盒用库里的 Air（相对介电常数 1），极板用铜（静电里导体内部无场，材料其实只贡献边界条件）。

边界条件两笔：右键 es → 接地，选上极板全部表面；右键 es → 端子，选"电压"填 100 V，选下极板。端子是静电接口的特色节点，它不只是给电压，还会自动统计极板上的感应电荷——电容就从这里来。网格常规四面体，极板边缘处电场集中，把曲率因子收到 0.2 让边缘加密一点。计算后两个读数：一是派生值里加"全局求值"，表达式填 es.C11，软件按端子电荷与电压之比算出电容，约 0.9 pF；二是电场模面图，两板间隙里场强约 100 kV/m（100 V 除以 1 mm，与手算一致），边缘略翘。

对账：平板公式 C = ε0·A/d = 8.854e-12 × 1e-4/0.001 ≈ 0.885 pF。仿真 0.9 pF 略大——边缘场让有效面积变大了，公式恰恰忽略了这个。这次是仿真比公式更接近真相，方向与量级都对，账成立。想更精确，把空气盒加大一倍看电容是否变化，这其实又是网格无关性的变奏：计算域无关性检查。

高频预科：两个必须背的数

高频仿真在动手前有两个数要过脑。波长法则：电磁波网格要求每个波长内至少五到六个二阶单元，1 GHz 的自由空间波长 300 mm，单元尺寸得压到几十毫米；频率到 10 GHz，单元只剩几毫米，算同一个结构单元数暴涨——高频仿真的计算量几乎全部写在频率里。集肤深度 δ = √(2/(ω·μ·σ))：铜在 50 Hz 下约 9.3 mm，毫米级母排不用管集肤；到了 1 GHz 只剩 2.1 µm，导体上的电流挤在微米薄层里，网格必须贴着表面铺出这个尺度，边界层网格在射频里的地位由此而来。这两个数字加上频段地图，就构成了电磁建模的导航三件套；至于端口、S 参数与完美匹配层的操作细节，属于 RF 模块的进阶课程，本册点到为止。

本节要点回顾

• 频段地图是第一张牌：结构远小于波长用准静态接口，十分之一波长量级上电磁波频域，上百波长进光学。
• 平板电容全程对账：公式 0.885 pF、仿真约 0.9 pF，边缘效应是差额来源，仿真反而更准。
• 端子节点自动算电容，es.C11 全局求值直接读数；空气盒尺寸要做计算域无关性检查。
• 波长法则与集肤深度提前入库：每波长五到六个二阶单元；铜 50 Hz 约 9.3 mm、1 GHz 约 2.1 µm。
• 低频磁场与射频的操作节奏与静电一致，模块许可不同而已，五步工作流通用。

补电磁场仿真的频率选择逻辑。COMSOL 的 AC/DC 模块按频率分三个接口：静电场（DC/极低频）、磁场（AC/瞬态）、电磁波（高频）。选哪个接口取决于你的工作频率与结构尺寸的关系：当结构的最大尺寸远小于波长（小于 λ/10）时用静电或磁场接口（准静态近似成立）；当尺寸接近波长时必须用电磁波接口（考虑波动效应）。举例：50 Hz 的变压器（尺寸米级、波长约 6000 km）用磁场接口完全没问题；2.4 GHz 的天线（尺寸厘米级、波长约 12.5 cm）必须用电磁波接口。选错接口的后果：用静电接口算一个天线辐射问题是物理上的错误（忽略了波动效应），但软件不会报错——它会给你一个看起来合理但物理上完全错误的结果。这是电磁仿真特有的陷阱：它不报错，它只是安静地给你错误答案。所以电磁仿真的第一步永远是确认频率与尺寸的关系。

补电磁场仿真的网格与频率关系。电磁仿真对网格尺寸有硬性要求——每个波长至少要有 6-10 个二阶单元才能准确描述波的传播。这意味着频率越高，波长越短，需要的网格越细。举例：2.4 GHz 的微波在自由空间中波长约 125 mm，四分之一波长也要 30 mm，但天线的细微结构（馈电点、匹配网络）需要远小于波长的网格才能准确。实际上电磁仿真的网格数量往往由结构的几何细节而非波长决定——手机的内部结构再精细也不过几十毫米，但这个尺度上的结构细节（螺丝、屏蔽罩边缘）对电磁场分布有显著影响。给新手的建议：先从静电场或低频磁场入门（不需要网格满足波长条件），掌握边界条件和材料设置后再进入高频电磁波仿真——后者的网格要求和计算量是前者的几个数量级。

补电磁仿真的一个边界条件细节： infinite element domain（无限元域）。当仿真电磁波的辐射或散射问题时，计算域需要延伸到足够远处以避免人为反射——但无限大的域无法建模。COMSOL 的解决方案是无限元域：在正常计算域的外围包一圈无限元，数学上通过坐标变换将无限远映射到有限厚度。设置时的关键参数是无限元的厚度（建议至少 1/4 波长）和类型（球面柱面或平面，取决于波的传播形式）。忘记加无限元域或厚度不够的后果：电磁波到达计算域边界时被反射回来，与真实场叠加产生驻波假象——温度场仿真不会遇到这个问题（稳态无波动），但电磁和声学仿真都会。无限元是电磁仿真区别于传热仿真的特有概念，也是电磁仿真入门时最常被遗漏的设置——忘了它的仿真结果看起来可能"差不多"，但在高频下是完全错误的。

一个静电场仿真的最小完整案例

以平行板电容器为例走一遍静电场仿真。几何：两块 10 mm × 10 mm 的导体板，间距 1 mm，中间是空气。设置：物理场选静电场；上板加终端（电势 5 V）、下板加接地（0 V）；空气域的材料介电常数 εr = 1。网格：物理场控制精细，在板的边缘处局部加密（电场在边缘处集中）。求解后的后处理：电场强度用箭头图或切面图显示，极间电场应为均匀的 5000 V/m（5V / 1mm）；电容量 C = ε₀εr·A/d = 8.85×10⁻¹² × 0.0001 / 0.001 ≈ 0.885 pF——用 COMSOL 的电容计算（在结果中添加"全局计算"，选 es/Capacitance）验证。这个案例五分钟建完三分钟算完，但覆盖了静电仿真的全流程：几何、材料、边界、求解、后处理、解析对照。掌握了它，你就可以进阶到更复杂的场景：多层介质、杂散电容提取、高压设备的电场分布——核心都是同一套静电场方程加不同的几何和边界条件。
