3.1 PID控制器及其参数整定

3.1 PID控制器及其参数整定

本节摘要：PID 控制律是误差的比例、积分、微分三项加权和，分别主管响应力度、稳态精度与阻尼前瞻。本节用一次加热炉回路的完整调试过程展示三个参数的定向效应，演练临界比例度法与继电自整定两套流程，并讨论积分饱和、微分滤波等工程细节。

承接第 2 章：指标有了名字，本节交付第一件能直接拧的武器。它也是全册实用性最高的一节——工业现场九成左右的回路仍在使用 PID 家族。

一、控制律拆解

控制器输出等于比例项加积分项加微分项：比例增益乘误差、加积分增益乘误差累积、加微分增益乘误差变化率。三项各有性格：比例是当下的肌肉，增益大则响应猛、稳态误差小，但过头就振荡；积分是历史的账本，只要误差不为零就持续累积输出，最终把稳态误差磨到零，代价是相位滞后九十度、容易超调；微分是未来的预判，误差一变大就提前刹车，等效增加阻尼，但对噪声极其敏感，实际实现都要带滤波。

对误差类型有句口诀：对象含一个积分（一型系统）加比例控制，阶跃跟踪无差但斜坡有差；加积分升型，斜坡也无差。积分的作用是升型消差，不是加快——很多现场事故源于把积分当加速用。

二、加热炉调试实录

背景：小型电加热炉，近似一阶惯性加延迟，增益 0.8、时间常数 300 秒、纯延迟 20 秒。目标：温度设定 50 度，超调不超过百分之五，调节时间在千秒级。先用纯比例试水：

G = 0.8*tf(1,[300 1])*tf(1,'InputDelay',20);   % 炉子模型
Kp = 2;
stepinfo(feedback(Kp*G,1))
% 输出（近似）：稳态终值约0.615，超调极小，但响应慢且有余差
% 比例控制的死穴：一型以下对象必有稳态误差
Kp = 8;
stepinfo(feedback(Kp*G,1))
% 输出：终值升到约0.86，但超调冲到30%量级——增益加码换不来无差
​

数据印证：增益翻倍，余差只缩小不消失，而超调急剧恶化。想消差只有上积分。比例加积分再试，比例保持 8、积分时间取 150 秒（积分增益为其倒数）：

Ki = 1/150;
C = pid(8, Ki);
stepinfo(feedback(C*G,1))
% 输出（近似）：稳态误差为0，但超调约45%，振荡明显
% 积分引入的相位滞后让系统更野
Kd = 30;                          % 加微分提前制动
C = pid(8, 1/150, Kd);
stepinfo(feedback(C*G,1))
% 输出：超调压回约12%，调节时间缩短近三分之一
Kd = 60;
stepinfo(feedback(pid(8,1/150,60),1*G))
% 输出：超调几乎消失，但阶跃曲线出现高频毛刺——微分放大测量噪声
​

三步曲线的演变过程就是 PID 三参数的画像：积分消差、微分镇振荡、微分过头引噪声。现场经验：先比例到位、再加积分消差、最后微分修形，顺序反了会互相污染判断。

三、成体系的整定法

凭感觉拧不是工程。两套经典流程必须会。临界比例度法（齐格勒-尼科尔斯闭环法）：积分微分全关，纯比例增益从小到大缓慢爬升，直到系统出现等幅振荡，记下此时的临界增益与振荡周期，按经验表套公式：纯比例取临界增益一半；比例加积分取临界增益的 0.45 倍、积分时间取周期除 1.2；完整 PID 取临界增益 0.6 倍、积分时间取周期一半、微分时间取周期八分之一。对上面炉子模型演示：

% 临界点试探：加大 Kp 至闭环极点触虚轴
% 对本对象手算/试凑得临界增益约 10.5，临界周期约 75 秒
Ku = 10.5; Tu = 75;
C_zn = pid(0.6*Ku, 1/(Tu/2), Tu/8)      % PID 全套
% 输出：Kp=6.3, Ki=0.0267, Kd=5.63
stepinfo(feedback(C_zn*G,1))
% 输出（近似）：超调约35%，调节时间明显缩短
% ZN 法天生偏激进（按四分之一衰减比设计），超调大是特性不是bug
C_tuned = pid(4.5, 0.012, 8)            % 手工回调更保守的版本
stepinfo(feedback(C_tuned*G,1))
% 输出：超调约5%量级，达到验收指标
​

继电自整定是临界法的自动化版本：临时用继电特性（输出在正负限幅间切换）替换 PID，让回路自激出极限环，测出振荡幅值与周期即可反推临界增益——本质是把傅里叶基波等效当增益用。温控仪表上的"自整定"按钮背后几乎都是它。MATLAB 的 pidtune 则是另一条路：给定带宽自动求解，输出通常比手工公式更稳：

Cpt, info = pidtune(G, 'PID', 0.01)     % 目标穿越频率0.01弧度每秒
% 输出：给出平滑的一组参数，裕度指标随info返回
% 实践建议：pidtune 结果作为起点，再按验收指标微调
​

四、工程细节三件套

积分饱和：误差长时间存在时积分项顶到执行器上限，误差反向后要先把积分泄掉才回得来，造成大幅超调。对策是抗饱和，最简单的办法是积分项超过限幅就停止累积。微分滤波：对测量值微分等于放大高频噪声，实现时给微分项串一个低通，或只对测量微分不对给定微分（避免给定突变产生的微分冲击）。正反作用：增益符号接错，负反馈变正反馈，上电前必须核对。

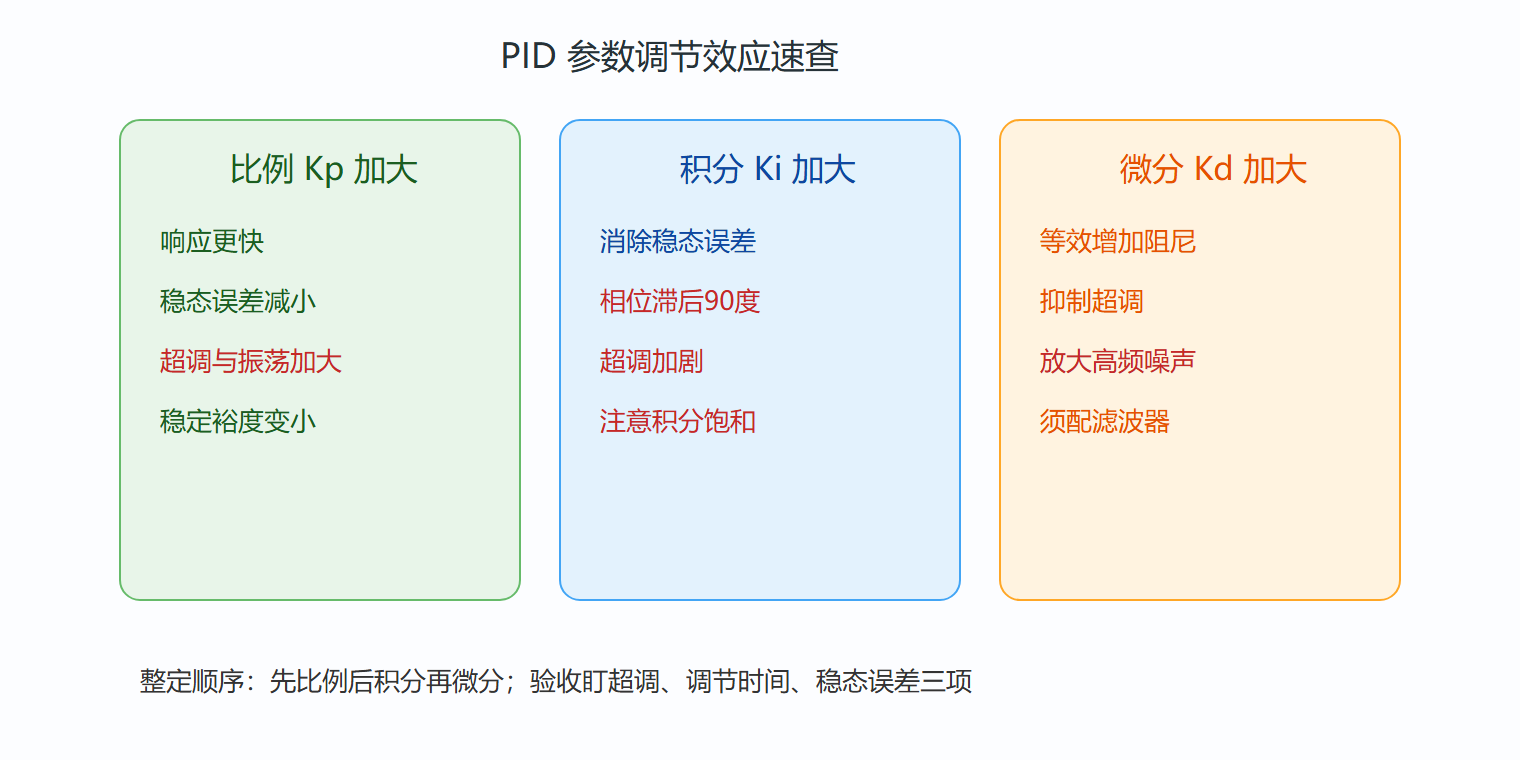

图 PID 三参数对闭环性能的定向影响

五、积分时间与微分时间的另一套记法

工程仪表上 PID 常写成"比例带加积分时间加微分时间"：比例带是比例增益的倒数乘一百（百分比），积分时间越短积分作用越强，微分时间越长预测越远。两种记法换算要熟：Ti 等于 Kp 除 Ki，Td 等于 Kd 除 Kp。现场抄参数表时先确认对方用的是哪套记号，这是跨厂协作最常见的低级事故源——同一组数字，两套记号下的控制性格天差地别。

本节要点回顾

• 三参数画像：比例管力度、积分管消差（升型）、微分管阻尼，各管一段互不越权；- 整定顺序：比例到位、积分消差、微分修形，反向操作会污染诊断；
• 临界比例度法：等幅振荡读出临界增益与周期，套表得初值，天生偏激进需回调；
• 继电自整定：用继电自激替代人工找临界点，是商用温控表的内核；
• 三件套细节：抗积分饱和、微分滤波与只对测量微分、上电前核对正反作用。

下一节把视角拉到根平面：增益连续变化时，极点走的整条路。
