1.1 什么是DCS：从一台仪表盘说起

1.1 什么是DCS：从一台仪表盘说起

本节摘要：DCS 的定义只有一句话——控制分散、管理集中；但这句话背后是一整套风险与计算的分配哲学。本节从老式仪表盘的控制室讲起，解释为什么必须分散、又为什么必须集中，并给出 DCS 的三层概念雏形。

从一间老控制室说起

想象上世纪七十年代一座合成氨厂的控制室。整面墙是仪表盘：一块块动圈式温度表、圆形记录仪、手动操作器，下方密密麻麻的按钮和切换开关。操作员想知道一段转化炉的炉膛温度，要走到对应的那块表前；发现温度偏高，得切到手动，拧给定旋钮，凭经验加减燃料气量，然后盯着记录仪的曲线，等几分钟看结果。

这套体系有三处先天的痛。第一，信息是散的——几百个测点铺在几十米长的盘面上，人扫描一遍要时间，而装置的变化不等 人。第二，控制是"手动+单回路"的，回路之间的协调全凭操作员脑补，一个熟练班长脑中装着整套装置的因果图，他退休，经验跟着走。第三，盘装仪表各自独立，没有历史数据可回溯，出了事故只能翻纸带记录仪，定位一个扰动的源头要花几天。

DCS 对这三处痛的回应，就是它的定义：

集散控制系统（DCS），是以微处理器为核心，将控制功能分散到多台现场控制器、将监视与操作集中到统一人机界面的工业过程控制系统。"集散"两个字是中文语境的凝练——"集"指管理集中，"散"指控制分散，英文名 Distributed Control System 强调的正是后一半。

分散到底分散了什么

很多人第一反应是"控制器物理上摆在不同地方"。物理分布只是表象，真正被分散出去的是两样东西：计算与危险。

计算分散，指每个控制器只承担一个装置域的回路运算。一套加氢裂化装置可能有两三千个 I/O 点、几百个控制回路，全部塞给一台中央计算机，它的负荷、它的软件复杂度都会失控。拆成十来个控制器，每个管一两百个回路，控制周期稳定在 100 到 500 毫秒，软件规模也可控。这背后是软件工程的一条铁律：系统的复杂度不会消失，只会转移，模块化是驯服它的唯一手段。

危险分散更关键。1970 年代早期，业界曾寄希望于"直接数字控制（DDC）"：用一台中央计算机直接取代全部模拟调节器。计算机一旦死机，全厂控制同时失明，这个单点故障的风险没有任何冗余手段能彻底兜住——当时的计算机平均无故障时间以百小时计。几起事故之后，行业达成共识：绝对集中就是绝对脆弱。把控制拆散到多个控制器，一个控制器故障只影响它名下的十几个回路，操作员还有时间手动接管，事故从"全厂级"降级为"局部级"。这和电网调度的思路一致：调度中心集中决策，但各变电站就地执行、就地保护，一条线路的保护装置误动不会拖垮整个主网。

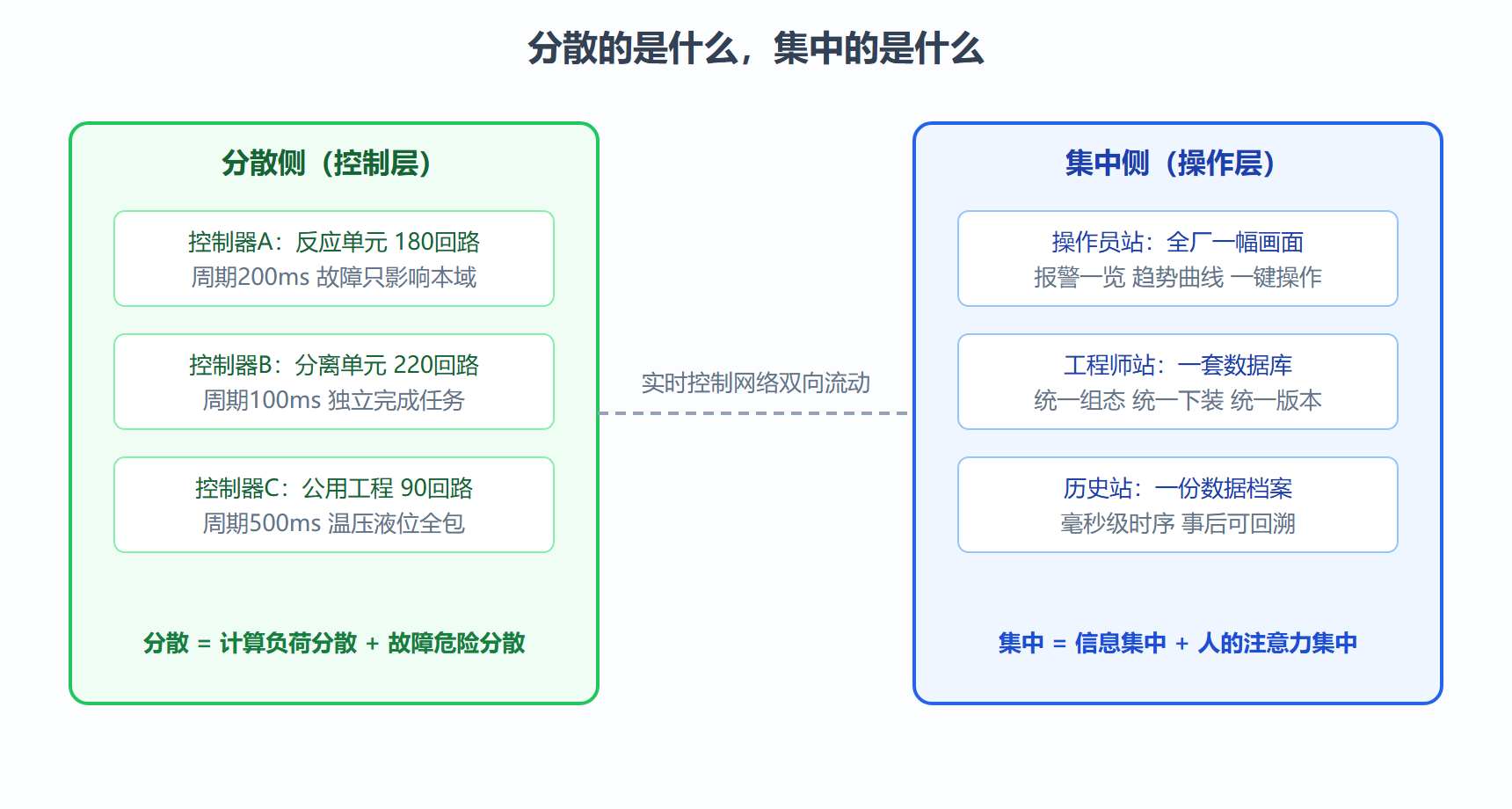

图：分散控制与集中管理的概念图

集中又集中了什么

集中这一侧集中的不是计算，而是信息与决策入口。所有控制器的数据汇到操作员站，一屏总貌、分组、细目三层画面，操作员坐在椅子上掌握全厂状态；任何回路都可以在同一个界面上投自动、给定量、改参数。工程师站统一维护全系统的组态数据库——控制方案改一处、版本留一档、下装到目标控制器，不需要抱着笔记本逐台刷程序。历史站把所有测点的时序数据归档，事后分析、考核、优化都有了依据。

注意一个不对称性：集中侧坏了不死人，分散侧坏了才要命。操作员站黑屏，控制器仍在按既定策略自动控制，装置照常运行；反过来，控制器故障，再漂亮的界面也是摆设。这个不对称性决定了后面第五章的冗余设计——凡是"坏了要命"的环节做冗余，凡是"坏了能扛"的环节降级使用。这是核心思想向可靠性设计的第一次投射。

概念自检：三个常见误解

误解一："DCS 就是大号 PLC。"不对，差异在基因：PLC 从继电器逻辑起家，强在开关量与顺序控制；DCS 从模拟调节起家，强在连续过程回路的规模化管理。第八章会专门拆这个对比。

误解二："分散是指现场总线把仪表分散了。"现场仪表数字化确实是演进方向，但 DCS 诞生之初就有"分散"，那时的 I/O 全是硬接线进机柜。分散的核心指向控制器与风险的分布，不是接线方式。

误解三："集中管理就是集中控制。"恰恰相反，集中的只是"看"与"管"，控制权留在控制器本地。网络断开的极端情况下，控制器仍能维持自动控制，这叫"控制下装、监视上浮"。

本节要点回顾

• 定义：DCS 把控制功能分散到多台控制器、把监视与操作集中到统一人机界面，英文名强调"分散"
• 分散的实质是计算负荷分散与故障危险分散，物理布局只是表象
• DDC 的失败教训：中央计算机是单点故障源，"绝对集中即绝对脆弱"是 DCS 诞生的直接动因
• 集中的实质是信息集中与人的注意力集中，控制权仍留在控制器本地
• 不对称可靠性原则：操作层故障可容忍、控制层故障致命，这一原则决定了冗余资源的投向
• 控制周期通常在 50 到 500 毫秒之间，随回路动态特性分级设定

下一节回到历史现场，看这套思想如何被一次次事故与需求逼出来、又如何一步步长成今天的模样。

一个操作员的一天：DCS 存在感的另一面

理解 DCS 的价值，换个视角——跟着操作员小张过一天。凌晨两点，小张值夜班，操作站屏幕上是一幅全装置流程图：几百个温度压力流量点按工段分区着色，绿色正常、黄色预警、红色报警。三点十分，一个反应器温度开始爬升，趋势图显示它偏离设定值的速度比平常快——小张把该回路从自动切到手动，把冷却水阀多开了百分之五，温度被拉回，切回自动。全程不到五分钟，没有跑现场、没有动扳手。如果没有 DCS，这五分钟会是：跑现场看现场温度计（两分钟）、回控制室调气动阀门定位器（五分钟）、再跑现场确认（两分钟）——发现异常的时间也会延后半小时。这一天里 DCS 替人做的事：把全装置的状态实时集中到眼前（信息集中）、让调整在一秒内生效（控制集中下发）、把异常用颜色与声音主动推到眼前（报警体系）、把小张的每次操作记录在案（事件顺序记录）。DCS 的存在感不在炫技，而在这份"全厂尽在掌握"的从容——它是 process 行业运行的中枢神经。

一句话收束本节的认知框架：DCS 的定义可以压缩为"用计算机网络的架构思想重组过程控制"——把集中式计算机的风险分散、把分散式仪表的信息集中、把硬接线的变更软化。三层意义分别对应三类使用者：对操作员，它是唯一需要面对的界面（全厂信息在一屏）；对控制工程师，它是策略的载体（组态即编程）；对管理者，它是数据的源头（所有生产信息的出生地）。三类使用者对同一套系统的三种期待（好用、可改、可信），构成了 DCS 设计权衡的三角——任何一代产品的形态，都是在这个三角上选的站位。带着这个三角去读后面的架构章，很多设计取舍会变得显然。
