1.2 从气动仪表到DCS：半个世纪的演进

1.2 从气动仪表到DCS：半个世纪的演进

本节摘要：DCS 不是某天被发明出来的，而是被工艺装置的大型化一步步逼出来的。本节沿"气动仪表 → 单元组合仪表 → DDC 中央计算机 → 第一代 DCS → 现场总线与工业以太网 → 混合与开放"的时间线走一遍，每一代的动因都指向同一个矛盾：装置越大越快，人的处理能力却没变。

演化的第一推动力：装置比人长得快

上世纪五十年代以前，过程控制的主角是气动仪表。变送器把差压变成 0.2 到 1.0 公斤每平方厘米的气信号，气动调节器用喷嘴挡板机构实现比例积分运算，气动薄膜阀执行。气动系统天然防爆、结构简单，在石化行业沿用很久，但信号传输距离受限（几百米就明显衰减）、运算能力几乎没有、精度约百分之一到百分之二。

随后是电动单元组合仪表（国内的 DDZ 系列）：0 到 10 毫安、后来 4 到 20 毫安的统一信号制，把变送、调节、显示、操作做成可拼接的标准单元。运算能力上来了，可接的回路多了，但本质仍是"一个回路一套表"，信息孤立的格局没有变。控制室继续膨胀——某大型乙烯装置的盘面仪表超过四千块，操作员的视线在盘面间来回扫掠，一个抢手的报警可能被淹没在十几米外的盘面上。

转折点是计算机进入控制领域。1960 年代起，人们尝试用小型计算机做监督控制乃至直接数字控制（DDC）：一台机器顶替几百个模拟调节器，还能做前馈、串级这些模拟仪表难以实现的复杂运算。方向没错，错在把所有鸡蛋放进了一个篮子——中央计算机的平均无故障时间撑不起全厂控制的分量，一旦宕机，几百个回路同时切手动，操作员根本接管不过来。几次险情之后，行业冷静下来，得到上一节那条共识：控制必须分散，单点故障的爆炸半径必须被切小。

第一代 DCS：思想落地

一九七五年是公认的 DCS 元年。霍尼韦尔推出 TDC-2000，横河推出 CENTUM，两家不约而同给出了同样的答案：微处理器为核心的基本控制器，每台管八到三十二个回路；数据高速通路（Data Highway）把各控制器与操作站连成整体；CRT 操作站集中显示、集中操作。与 DDC 相比，关键差别就一条——控制不再中央化，但信息仍然全厂贯通。"分散控制、集中管理"从此有了物理载体。

第一代产品的局限也很明显：通信速率低（百千比特每秒量级）、系统封闭、组态要靠专用工作站。整个八十年代的第二代 DCS 在补课：控制器容量扩大、冗余成为标配、通信变成局域网形态、画面与报表能力大幅增强，DCS 从"能用的自动控制"进化为"工厂的操作中枢"。

现场总线与开放浪潮

九十年代的第三代 DCS 面对的是集成的压力。装置内部自动化早已解决，矛盾转移到装置之间、系统之间：DCS 要和 PLC 系统握手，要向管理系统供数，于是 OPC 标准出现，现场总线（基金会现场总线、PROFIBUS PA、HART）把数字化推进到仪表层——智能变送器不仅能报测量值，还能自报诊断信息，4 到 20 毫安的模拟信号线上叠加数字通信成为过渡时代最务实的设计。

进入两千年代以后，工业以太网自上而下渗透，DCS 的控制网络从专有协议逐步转向以太网加 TCP/IP 的开放体系，实时性靠专门的处理（如工业以太网协议栈的确定性调度）保障。当代 DCS 的形态是"混合架构"：控制器和 I/O 仍走确定性实时网，管理侧通过 OPC UA 对外开放，边缘计算节点开始出现在控制器与云之间。

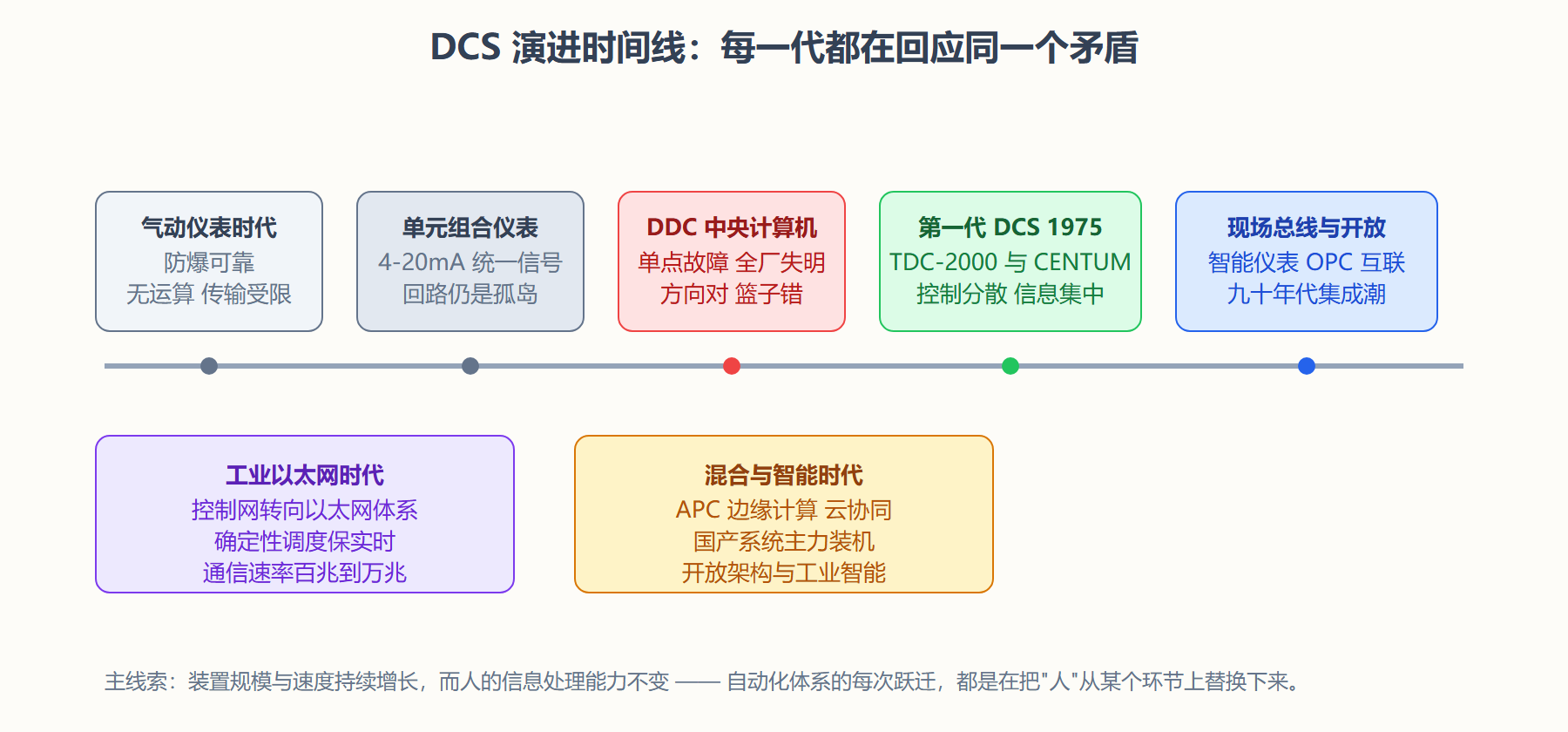

图：DCS 半个世纪演进时间线

演进背后的三条不变规律

回头看这半个世纪，技术细节换了一茬又一茬，但三条规律没有变过。

**规律一：每次跃迁都在缩小故障的影响半径。**从 DDC 到 DCS 是最剧烈的一次；现场总线把诊断推进到仪表；冗余以太网消除了网络单点；今天的边缘计算继续把计算推近现场。方向始终是"局部问题局部了"。

**规律二：开放总是滞后于可靠，但终将到来。**专有协议保证了确定性也造成了锁定，每一代 DCS 都先在封闭体系内把可靠性打磨成熟，再被市场压力推向标准化。OPC、以太网、IEC 61499 的开放进程无一例外滞后于需求十年左右。

**规律三：人的角色从"操作者"逐步后撤为"监督者"。**盘装仪表时代人直接操盘；DCS 时代人管回路的给定值；APC 部署后人只管约束与目标。界面的每次升级，本质都是把人的注意力从例行事务中解放出来，投向异常处置。

⚠️ 常见误区：把演进理解成"新的一定淘汰旧的"。实际工厂里，气动阀门定位器、4 到 20 毫安仪表、HART、现场总线、工业以太网至今共存，改造是按装置停工窗口分批进行的。理解各代技术的边界与共存逻辑，比背诵"最新最好"有用得多。

本节要点回顾

• 驱动矛盾：装置大型化、快速化与人的信息处理能力之间的差距，是整个演化的第一推动力
• DDC 教训：中央计算机方向正确但单点风险不可接受，直接催生了"控制分散"的设计共识
• 一九七五年：TDC-2000 与 CENTUM 确立了微处理器控制器加数据高速通路加 CRT 操作站的第一代形态
• 三代补课：第一代解决有无，第二代补冗余与容量，第三代在开放与集成上破局
• 现场总线的意义：数字化推进到仪表层，诊断信息随信号上传，模拟与数字长期共存
• 三条不变规律：故障半径持续缩小、开放滞后于可靠但终将到来、人的角色持续后撤

历史讲完，下一节把 DCS 放进控制系统谱系里，与 PLC、SCADA、SIS 做一次初步的同台对比。

演进背后的两条恒定主线

技术形态换了四代，但贯穿演进的两条主线从未变过。主线一，风险切分的持续深化：气动时代的风险是单表故障（影响一个回路），集中计算机时代风险被放大到全厂（一台主机），DCS 用控制分散把风险切回工段级，今天的现场总线与无线仪表把"分散"继续往单设备下沉——每一步演进都是风险颗粒度的细化。主线二，信息价值的持续挖掘：气动仪表的信息只活在现场表盘，DCS 把信息集中到操作站，历史数据库让信息活在过去时（趋势分析），今天的工业互联网让信息活在未来时（预测性维护、数字孪生）。用这两条主线回看任何新技术（边缘计算、云平台、AI 组态），都能判断它的位置：它是在切风险，还是在挖信息，还是两样都在做？给学习者的建议：不要试图记住每一代产品的型号与厂商，把两条主线内化——产品会消亡，主线会延续到下一代系统。
