3.3 频率法与超前滞后补偿

3.3 频率法与超前滞后补偿

本节摘要：超前网络在穿越频率附近提供额外相位，用于救活相位裕度不足的系统；滞后网络在低频段抬高增益，用于压小稳态误差；两者串联即超前滞后补偿。本节用一个完整设计算例走通"指标翻译、网络综合、验证回调"全流程，并给出三种补偿的选型对照。

承接 3.2 节：根轨迹靠加零点掰弯极点路径，本节在频域做同一件事——伯德图上做加减法。2.3 节的稳定裕度概念在本节成为设计靶子。

一、什么时候需要补偿器

PID 的软肋：只有三个旋钮，零极点位置全被锁死在原点附近。两类典型困境它解不动——一是对象相位滞后太深，任何满足精度的增益都会把相位裕度吃光；二是精度与稳定裕度同时卡死：增益低了有差、高了振荡。出路是让补偿器自带可布置的零极点：超前网络贡献相位（一阶高通气质，零点在极点右侧），滞后网络贡献增益（一阶低通气质，高频幅值衰减但相位损失有限），超前滞后串联两者各取所长。三者选型口诀：缺相位用超前，缺精度用滞后，两样都缺用组合。

二、完整算例：超前补偿设计

对象为角度随动系统的开环传函：40 除以 s 乘 s 加 2 的和。指标：速度误差常数不小于 20（保精度），相位裕度不小于 45 度（保阻尼）。先体检现状：

G = tf(40, conv([1 0],[1 2]));      % Kv = 40/2 = 20，精度刚好达标
margin(G)
% 输出（近似）：幅值穿越约4.2弧度每秒，相位约-155度，相位裕度约25度
% 缺口：45-25 = 20度，另加5度安全余量，需补25度
​

精度已用满，不能动增益，只能补相位——超前网络登场。设计四步：第一步定最大超前角为所需补的度数（本例 25 度加安全余量后取约 30 度内）；第二步由最大超前角反算零极点比 alpha：alpha 等于 1 加 sin 最大角比 1 减 sin 最大角；第三步把网络的最大相位频率对准新的穿越频率（新穿越处原系统幅值应为负 10 log alpha 分贝，因为网络在该处抬高 10 log alpha）；第四步算零极点频率并验证。手算后进 MATLAB：

phi = 25 * pi/180;                       % 需补相位加余量后的目标
alpha = (1-sin(phi))/(1+sin(phi))
% 输出：alpha 约 0.40（零极点比，10log10(1/alpha) 约4分贝）
% 找原系统幅值为 -4 分贝的频率作为新穿越：
wz = 3.6;                                % 试选零点频率（新穿越附近）
wp = wz/alpha                            % 极点频率
% 输出：约9.0弧度每秒
lead = tf([1/wz 1],[1/wp 1])             % 超前网络（未配增益）
margin(G*lead)
% 输出（近似）：相位裕度提升到约50度，穿越频率上移到约5.5
stepinfo(feedback(G*lead,1))
% 输出：超调约20%降到此前40%量级的一半，速度同时加快
​

超前补偿的账本要记清：相位不是白给的，它把穿越频率推高——系统变快、但对噪声更敞开。若对象相位在高频跌得太凶（如带延迟），推高的穿越反而撞上更深的滞后，超前补偿失灵，这时只能回头降指标或上降阶模型。

三、滞后补偿：低频抬升

困境二演示：还是上面对象，但要求误差常数翻十倍到 200。直接加十倍增益，相位裕度会从 25 度掉进负数。滞后网络的思路：在低于穿越频率十倍以上的地方放一个零点极点对，低频增益抬升 alpha 倍，穿越附近的相位几乎不被打扰：

% 目标：Kv 达到200，即低频增益抬10倍
Kv = 200; wgain = Kv/20;                 % 需要的低频抬升倍数 = 10
wc = 1.0;                                % 选一个保守的新穿越频率（原对数幅频上按需读）
wz2 = wc/10;                             % 零点放穿越的十分之一以下
wp2 = wz2/10;                            % 极点再低十倍，保证比值10
lag = tf([1/wz2 1],[1/wp2 1]);           % 滞后网络
margin(G*lag)
% 输出（近似）：低频段抬高约20分贝，Kv 达标；
% 相位裕度约55度，穿越频率降到约1弧度每秒
stepinfo(feedback(G*lag,1))
% 输出：超调小，但调节时间明显比超前方案长——用慢换准
​

滞后补偿的代价是带宽：穿越被压低，系统变慢，且滞后网络在穿越附近仍残留几度相位损失，设计时同样要预留余量。

四、超前滞后组合与对照表

既要补相位又要抬精度时串联两者：超前管中频相位、滞后管低频增益，注意先做滞后设计定精度，再做超前设计补裕度，顺序错了会互相拆台。三种补偿器的性能对照如下，选型时按需对号：

工程收尾两件事别忘了：其一，电阻电容实现的网络增益与理论式有系数差，装机前做频率特性扫频核对；其二，验证要同时看阶跃（时域达标）、margin（裕度达标）与噪声响应（带宽没失控），三个镜头缺一不可。

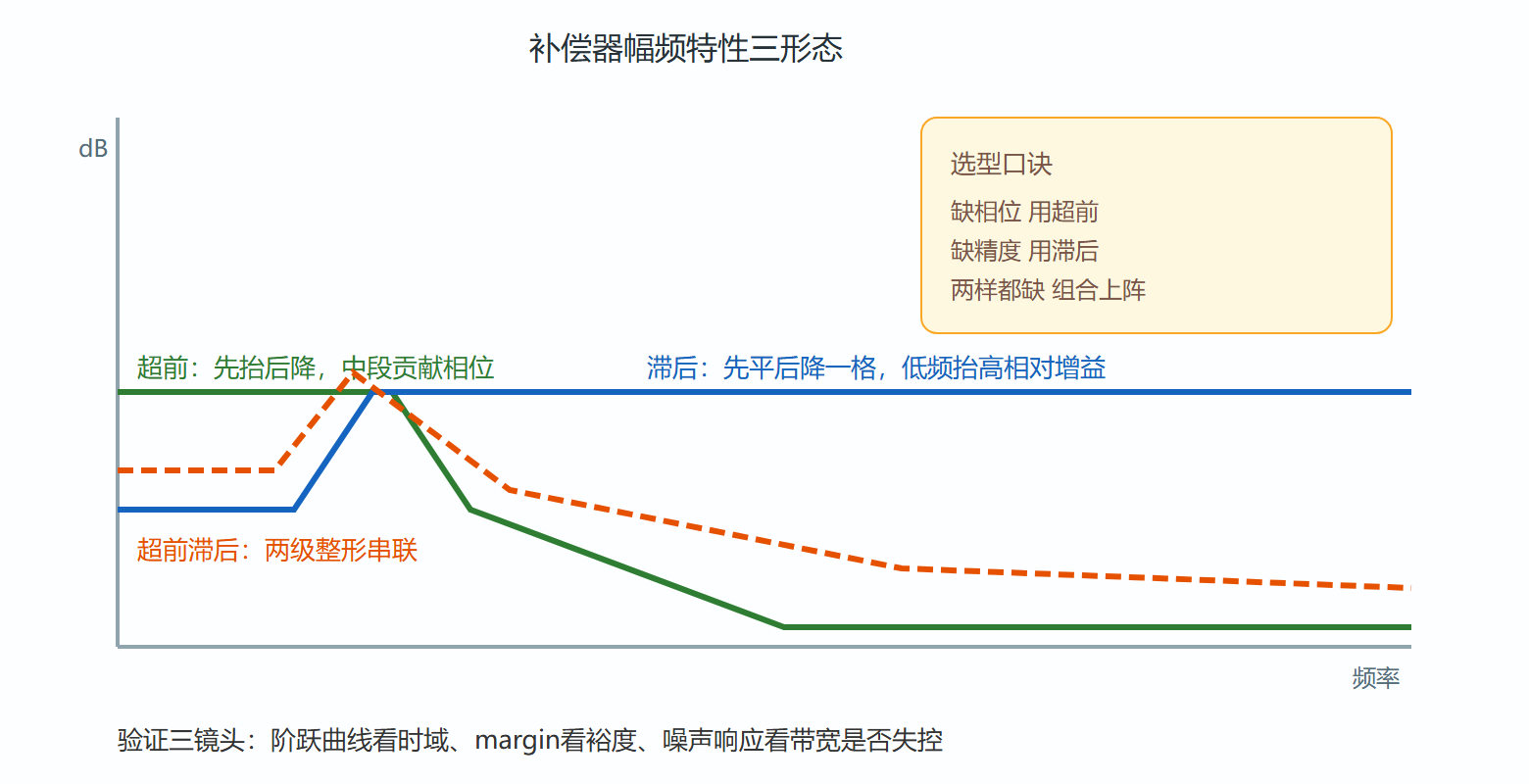

图 三种补偿器的伯德图形态对比

五、实现与标定的最后一公里

无源电阻电容网络实现的超前环节，实际传函是 alpha 分之一乘一加 Tz s 比一加 Tp s——比理论式多一个衰减系数 alpha，串联时要把增益补回来，装机前用扫频仪核对转折频率与最大超前角是标准动作。数字实现则直接把连分数离散（6.1 节的 Tustin），系数按采样周期重算，不查表硬搬模拟值会引入相位误差。这两步"最后一公里"在教材里常被省略，在调试台上却是补偿器从仿真到装置之间最常见的一段弯路。

本节要点回顾

• 超前网络：零点在极点右侧，穿越附近送相位，换来更高带宽与噪声敞口；
• 设计四步：定缺口、算零极点比、对准新穿越、回验裕度，安全余量五度起；
• 滞后网络：低频抬增益保精度，穿越十分之一以下布置，代价是系统变慢；
• 组合顺序：先滞后定精度，再超前补裕度；
• 闭环收尾：扫频核对实现系数，时域裕度噪声三镜头全过才算完。

经典路线至此通关。下一章换状态空间的兵器库：当对象多变量、或内部状态可测时，它能给出经典方法给不了的精度。
