本节摘要：控制器的处理器主频并不高，它的价值全在一个词——确定性。本节拆解控制器的硬件构成与实时操作系统，讲清控制周期如何调度、周期抖动为什么比周期长短更要命、看门狗与自诊断如何让故障"自己举手"，最后回答一个常见疑问：为什么不直接用普通电脑做控制器。

控制器里面有什么

打开一台过程控制器的机笼，能看到的模块大致有四类。

主控模块是大脑：一颗嵌入式处理器（常见 ARM 或 x86 系列嵌入式芯片，主频几百兆赫到一吉赫左右——按消费电子标准毫不起眼）、易失性内存供运行态使用、非易失性闪存存放控制方案与参数、一片电池或超级电容支撑掉电后时钟与关键数据保持。

通信模块是嘴巴：对上接实时控制网络（冗余双网），对下管理 I/O 总线（机架背板总线或远程 I/O 链路，速率从十兆到百兆级不等）。

电源模块是心脏：双路供电输入，直流母线冗余，任何一路失电无缝切换。

I/O 接口是四肢的神经根：主控经 I/O 总线周期性读写各机架的 I/O 模块映像。

这个配置单看起来平淡，真正让控制器区别于普通电脑的，是软件层的两个设计：实时操作系统与周期调度机制。

实时操作系统：不快，但不迟到

通用操作系统（你的桌面系统）的设计目标是吞吐量最大化——整体干得越多越好，单个任务偶尔晚到无妨。实时操作系统（RTOS，如 VxWorks、QNX、各类实时 Linux 裁剪版）的目标截然不同：关键任务的完成时刻必须可预测。它靠三个手段做到：抢占式优先级调度（高优先级任务立即打断低优先级任务）、中断延迟有上界（微秒级）、内存管理不用复杂换页机制（杜绝不可预测的缺页停顿）。

"实时"这个词常被误解为"快"。准确的定义是：实时 = 在截止时间之前完成，迟到等于失败。控制运算就是典型的实时任务——200 毫秒周期的回路运算，第 199 毫秒完成与第 1 毫秒完成同样正确，第 201 毫秒完成则是事故。

控制周期：一次心跳里发生什么

控制器的人生就是无限循环的心跳。每个周期（以 200 毫秒为例）依次执行五件事：

第一，读输入：扫描 I/O 映像，把所有输入通道的当前值收进来。第二，通信服务：处理网络报文（操作站指令、工程师站下装、相邻控制器数据交换），下装的组态数据有校验与版本核对，防止半包生效。第三，运算：按组态的顺序执行控制方案——先简单回路、后复杂结构（串级主回路要在副回路之后取测量），位号间的执行顺序由组态工具自动排序，避免"用了上一周期的旧值"。第四，写输出：把运算结果刷到输出通道。第五，自诊断：检查内存、看门狗、I/O 通道状态、温度传感器，异常记日志、置故障标志、必要时触发冗余切换。

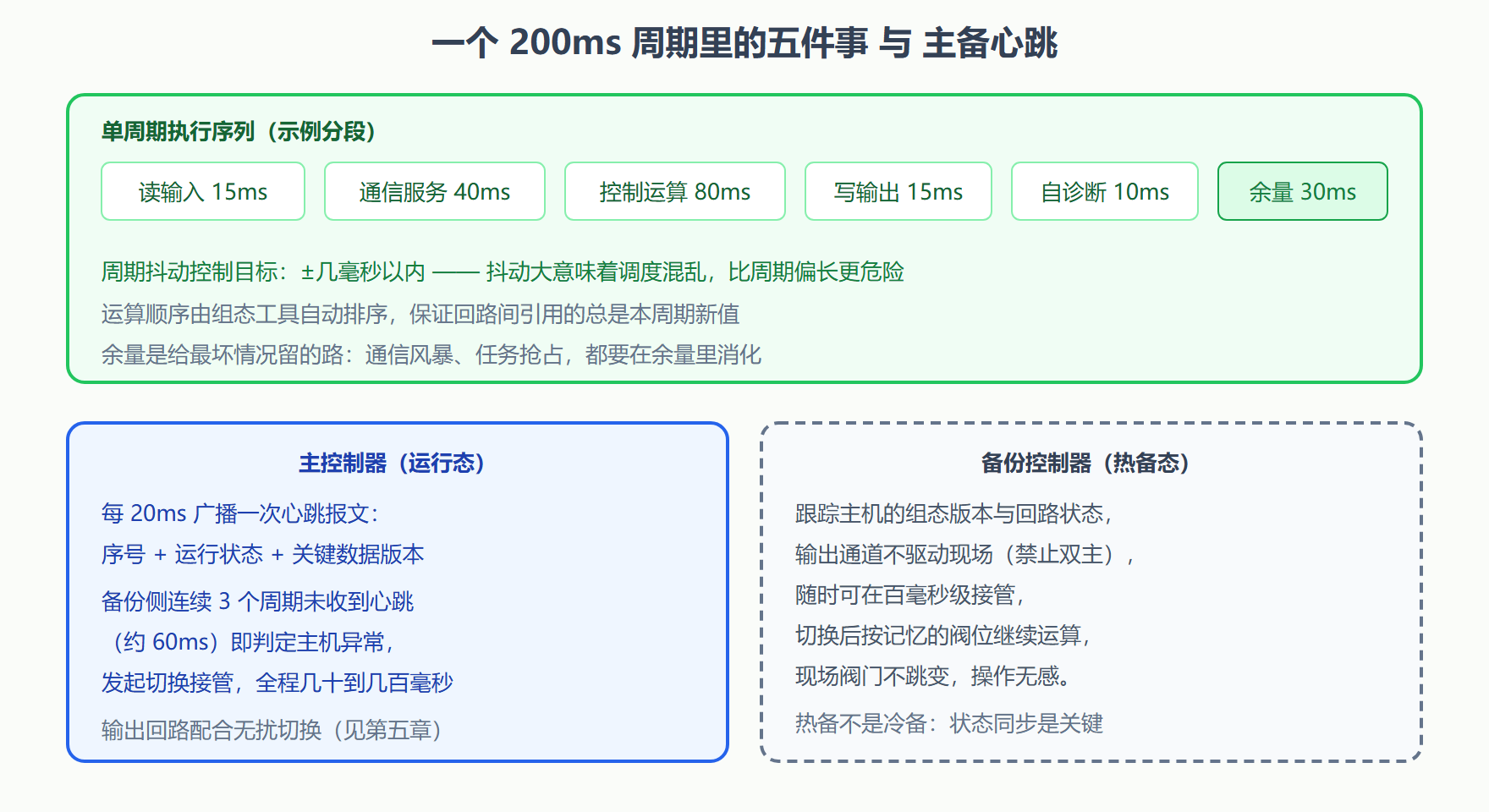

图：控制器控制周期时序与冗余心跳

周期抖动：比周期长短更致命的指标

规格书里除了"控制周期 50 到 500 毫秒可组态"，还有一行小字"周期抖动小于若干毫秒"。为什么抖动重要？想象一个流量回路，周期 100 毫秒但抖动正负 50 毫秒——采样间隔忽长忽短，微分环节算出的变化率忽大忽小，控制器输出随之抖动，阀门跟着哆嗦。采样间隔的规律性，直接决定离散控制对连续过程逼近的质量。这就是确定性在控制器上的具体化身：宁可周期长一点、也要抖动小一点。工程选型时，看抖动指标比看主频有意义得多。

看门狗与自诊断：让故障自己举手

控制器不允许"带病沉默运行"。看门狗定时器是最底层的保险：一段必须周期性被程序"喂狗"的计数器，程序一旦跑飞、死循环，喂狗停止，计数器溢出硬件自动复位控制器并置故障输出。往上是多层自诊断：内存巡检（定期校验存储区校验和）、I/O 通道诊断（输出回读比对、断线检测）、温度与电压监测。所有诊断结果汇总成"控制器健康状态"对外发布，也为第五章的冗余切换提供判据。

为什么不用普通电脑

答案现在可以完整给出：普通电脑的中断延迟没有上界（毫秒到秒级都可能），操作系统后台任务不可控（更新、索引、杀毒扫描随时抢走处理器），故障模式不可预期（蓝屏、死机无硬件级看门狗复位），环境适应性差（宽温、振动、电磁兼容都不达标）。控制器贵，贵在把上面每一项"不可预期"都变成了"有界的、被监视的、可切换的"。这也是流程工业愿意为确定性付溢价的原因。

⚠️ 采购提示：对比控制器规格时，别被主频和内存数字带偏。要看的四个硬指标是：支持的最快控制周期、周期抖动上限、冗余切换时间、通道级诊断覆盖率。

本节要点回顾

• 控制器四部件：主控、通信、电源、I/O 接口；价值不在算力而在确定性
• 实时的定义是在截止时间前完成，迟到即失败；实时不等于快
• 单周期五件事：读输入、通信服务、控制运算、写输出、自诊断，执行顺序由组态工具自动排序
• 周期抖动比周期长短更致命，采样规律性决定控制品质
• 看门狗与多层自诊断让故障主动暴露，为冗余切换提供判据
• 不用普通电脑的四大理由：中断无界、任务不可控、故障不可期、环境不达标

控制器会算了，还要接得住现场信号。下一节讲 I/O 系统与信号链。

控制器的扫描机制与组态执行的细节

深入一层看控制器怎么执行组态。控制器按固定周期循环执行：读输入（从 I/O 取最新过程值）→ 执行控制策略（按组态的逻辑顺序计算每个回路与联锁）→ 写输出（把结果送到 I/O）→ 通信与自诊断。这个循环的三个工程要点：其一，扫描周期的一致性是控制品质的前提（周期抖动会让 PID 的微分与积分计算失真，所以控制器的实时操作系统要保证周期确定性）；其二，组态的执行顺序有讲究（上游回路的输出在同周期内能否被下游引用，取决于组态顺序，跨周期引用会造成一个周期的延迟，串级回路要特别注意）；其三，扫描周期内的负荷率监控（负荷超过八成要警惕，突发计算或通信峰值可能挤爆周期）。给组态工程师的提示：复杂的联锁逻辑与大量回路集中在同一个控制器时，用厂商工具查看周期负荷分布，必要时把逻辑分摊到另一个控制器——负荷管理是控制器的"健康饮食"，透支的代价是周期抖动与不可预期的延迟。

补控制器选型对比的一个细节维度：断电与恢复的行为设计。控制器掉电时组态数据与状态保存在哪里（掉电保持的 RAM 加电池、还是非易失存储）、上电后是自动恢复运行还是等待人工确认——这两种行为设计对应不同的工艺需求：连续装置（重启后立即恢复控制，过程可能仍在运行）倾向自动恢复；间歇装置或对启动顺序敏感的装置倾向人工确认（防止在工艺未就绪时自动投用）。另一个细节：时钟的保持（掉电后时间不丢，事件顺序记录才可信）。这些"掉电行为"的规格在选型规格书里常被遗漏，却决定了真实断电事件中系统的表现——规格书评审时把"掉电行为、上电行为、时钟保持"三问补上，是资深工程师的标志性动作。
