3.2 I/O处理与信号链

3.2 I/O处理与信号链

本节摘要：I/O 系统是控制器与物理世界的边界，也是自控工程师日常打交道最多的硬件。本节梳理各类 I/O 模块的信号原理与选型要点，讲清隔离、防爆（本安与隔爆）、HART 叠加通信，以及通道级诊断如何让每一路信号"自带体检报告"。

I/O 模块全家福

按信号方向与类型，常用模块可以列成一张清单。

模拟量输入（AI）：接 4 到 20 毫安电流信号（两线制回路，变送器由模块供电）或 1 到 5 伏电压信号。分辨率 12 到 16 位，转换精度约百分之零点一到零点二五。每模块典型 8 到 16 通道。

热电偶输入（TC）：直接接毫伏信号，模块内置冷端补偿（补偿端子温度测量）。要注意补偿导线与热电偶分度号必须匹配，K 型用 K 型补偿导线，接错会引入数摄氏度的系统误差。

热电阻输入（RTD）：铂电阻（常见 PT100）按三线制接法，第三根线补偿导线电阻。两线制接法在长电缆场合会把导线电阻算进温度，几欧的导线电阻就是十几摄氏度的偏差，这是现场最常见的"低级错误"之一。

模拟量输出（AO）：输出 4 到 20 毫安驱动阀门定位器、变频器给定。关键特性是故障保持：模块失电或通信中断时，输出保持最后值（或预设安全值），让现场阀门停在原位而不是跳到全开全关。

开关量输入（DI）：接无源触点或有源电平，查询电压由模块提供，带消抖滤波（毫秒级）滤除触点抖动。

开关量输出（DO）：继电器或晶体管输出，驱动电磁阀、声光报警、泵启停指令。触点容量与负载类型（感性负载要加续流二极管或压敏电阻）是选型必查项。

特殊模块：脉冲量输入（流量积算）、串行通信模块（Modbus RTU 从设备接入）、安全栅型模块等。

隔离：一层一层切断干扰路径

现场信号穿过电磁环境恶劣的厂区（变频器、大功率电机、雷电感应），隔离是 I/O 设计的生命线。三个层级：通道间隔离（同一模块各通道互相隔离，一路短路不殃及邻路）、通道对总线隔离（现场侧与背板总线用光耦或变压器隔离，现场浪涌打不进控制器）、系统对地隔离（浮空或经高阻接地，避免地电位差形成环流）。隔离是有成本的，所以模块分档次：全隔离最贵，分组隔离次之，无隔离最便宜。石化、电力项目普遍要求全隔离；便宜的方案省下的钱，迟早以"莫名跳变的读数"的形式还回去。

防爆：本安与隔爆两条路

危险区域（可能存在爆炸性气体）的仪表回路必须防爆，主流两条思路。

隔爆（防爆型式 d）：把电气设备装进坚固外壳，内部即使爆炸也被外壳限制，不引燃外部气体。结实、简单、容量大，但开盖即失防爆，检修必须办票停电。

本质安全（防爆型式 ia/ib）：从能量上做文章——限制回路电压电流，使电路在任何故障下产生的火花能量都不足以点燃气体。本安回路的现场侧是本安型仪表，机柜侧串接安全栅（限压限流限能的三重屏障）。本安的优点是带电检修合法（这是运维上的巨大差异），缺点是回路参数要整体匹配（安全栅、电缆分布电感电容、仪表本安参数三者联合认证），设计约束多。

DCS 侧的对应设计：本安回路的 I/O 经安全栅转接，本安与非本安接线严格分柜分槽，蓝色端子标识本安回路。

HART：叠加在电流环上的数字通道

4 到 20 毫安是模拟制式，但现代智能变送器还想多说点话——HART 协议在电流环上叠加频移键控的数字信号（1200 与 2200 赫兹代表 0 和 1，通信速率 1200 比特每秒），模拟与数字共存互不干扰。好处有三：不改接线就能读取仪表的量程、位号、诊断信息；远程整定变送器参数；配合 HART 多路器可把全厂智能仪表的诊断汇入管理系统。HART 是"模拟时代的数字尾巴"，也是现场总线普及路上最成功的过渡方案。

通道级诊断：每路信号的体检报告

现代 I/O 模块的每个通道都有独立诊断能力，汇总起来就是一张实时体检报告：

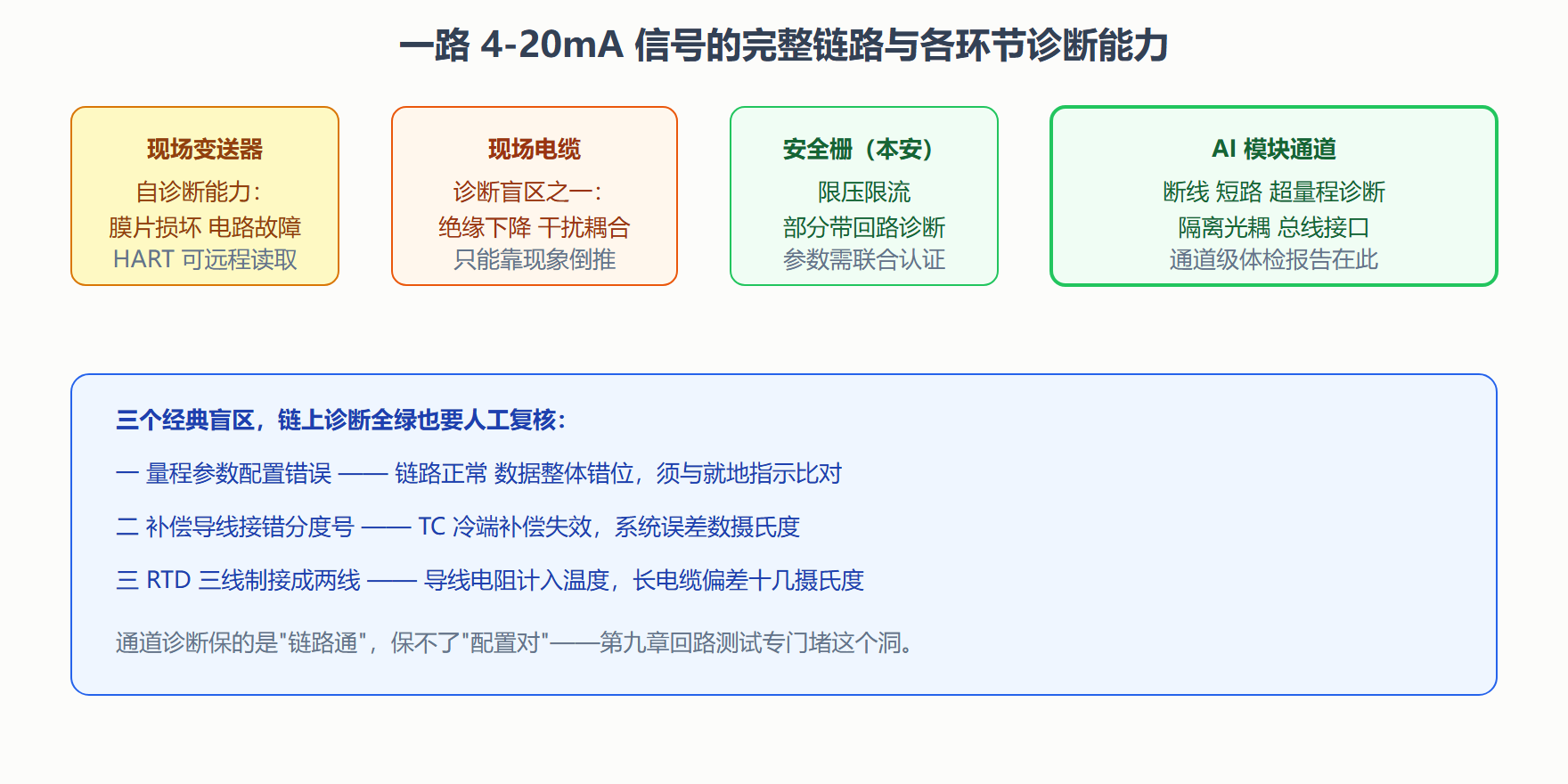

图：AI 通道信号链与诊断盲区对照

💡 关键直觉：诊断覆盖"断没断"，不覆盖"对不对"。参数配置错误、接线方式错误的链路是健康的、数据是错的，这类问题只能靠回路测试与就地比对发现。

本节要点回顾

• 模块谱系：AI、TC（注意补偿导线匹配）、RTD（坚持三线制）、AO（故障保持特性）、DI（消抖）、DO（感性负载保护）
• 隔离三层：通道间、通道对总线、系统对地；全隔离贵但值得
• 防爆两路：隔爆靠外壳、本安靠限能；本安可带电检修但回路参数要联合认证，机柜侧靠安全栅
• HART：电流环上叠加 1200 比特每秒数字通信，模拟数字共存，是智能仪表最普及的数字通道
• 通道级诊断覆盖断线、短路、超量程、输出回读，但覆盖不了配置错误与接线方式错误

模块装好了，还得有个安全的家。下一节讲机柜与环境工程。

信号链上的抗干扰装备清单
