本节摘要：控制器与 I/O 模块都活在机柜里，机柜不是铁皮箱子那么简单。本节讲机柜的类型分工、散热设计、接地体系、防护等级与环境适应性，以及电缆进线的工程细节——这些"最后十厘米"的功夫，决定了前面所有高可靠设计能否兑现。

一排机柜的分工

走进一间 DCS 机柜间，通常会看到四类柜子按序列排开。

**端子柜（Marshalling 柜）**在系统与现场之间：全装置上千路现场信号先到这里，经端子排转接、重新编组，再分配到各 I/O 机架。它的存在让"现场电缆按现场路径敷设"与"I/O 通道按模块分组"两个矛盾的需求各得其所——现场线怎么来是现场的事，进系统后怎么分组是系统的事，端子柜负责翻译。

安全栅柜承载本安回路的安全栅，本安与非本安端子严格分区，本安侧用蓝色标识。

I/O 机柜放置 I/O 机架与电源分配，一个机架留出百分之十到十五的空槽位。

控制网络与辅助柜放置网络交换机、冗余电源切换装置、UPS 配电。

柜列的排列有讲究：端子柜靠外墙侧（现场电缆进线最短路径），I/O 柜紧随其后，柜间走线槽预留足够截面。这看似布置美学，实际决定调试与检修效率——后期在拥挤柜间加一路信号的成本，是初期的数倍。

散热：电子器件寿命的头号敌人

工业级电子元件的寿命与工作温度强相关，经验规律是结温每升高约十摄氏度，失效率大致翻倍。机柜散热的常见方案三档：自然通风（柜顶风扇加滤网，适合发热量小的端子柜）、强制风冷（柜内风扇组织气流，前后风道，适合多数 I/O 柜）、空调柜（密闭循环柜装空调，适合高发热的主控柜或环境恶劣场合）。设计时要算热平衡：柜内总发热功率（模块功耗加电源损耗）与散热能力匹配，并留环境温度裕量。一个容易忽视的细节：滤网积尘会让强制风冷能力衰减过半，所以滤网必须列入定期维护清单——很多"莫名"的柜内高温报警，拆开滤网就真相大白。

接地：三套地各回各家

接地的原则是分类汇流、单点接地。典型的三套接地体系：

保护地（PE）：机柜外壳、门板、电缆桥架的接地，防人身触电，接电气接地网。

工作地（信号地）：模拟信号的参考地，经汇流排单点接入接地极，避免地环流串入信号。

屏蔽地：电缆屏蔽层的接地，原则是单端接地（一般在机柜侧），两端接地会让屏蔽层变成地环流的导体，反而引入干扰。

接地电阻一般要求不大于一欧（联合接地网），各接地体系之间按厂区标准做等电位联结或隔离。接地混乱的典型症状是信号"无规律跳动""变频器一开就抖"，排查费时费力，而整改窗口往往要等停工。

防护等级与宽温设计

防护等级按 IP 编码：第一位数字防固体（5 防尘、6 尘密），第二位防水（4 防溅水、6 防强喷水、7 短时浸水）。机柜间内的柜体 IP 等级要求不高，但户外柜、现场机柜要按环境选（常见 IP55 到 IP65）。温度适应性上，机柜间靠空调维持（一般要求 20 到 26 摄氏度），现场级设备则要宽温设计（零下四十到正七十摄氏度的规格并不罕见）。振动场合（压缩机厂房）还要考虑机柜抗震加固与模块锁定机构。

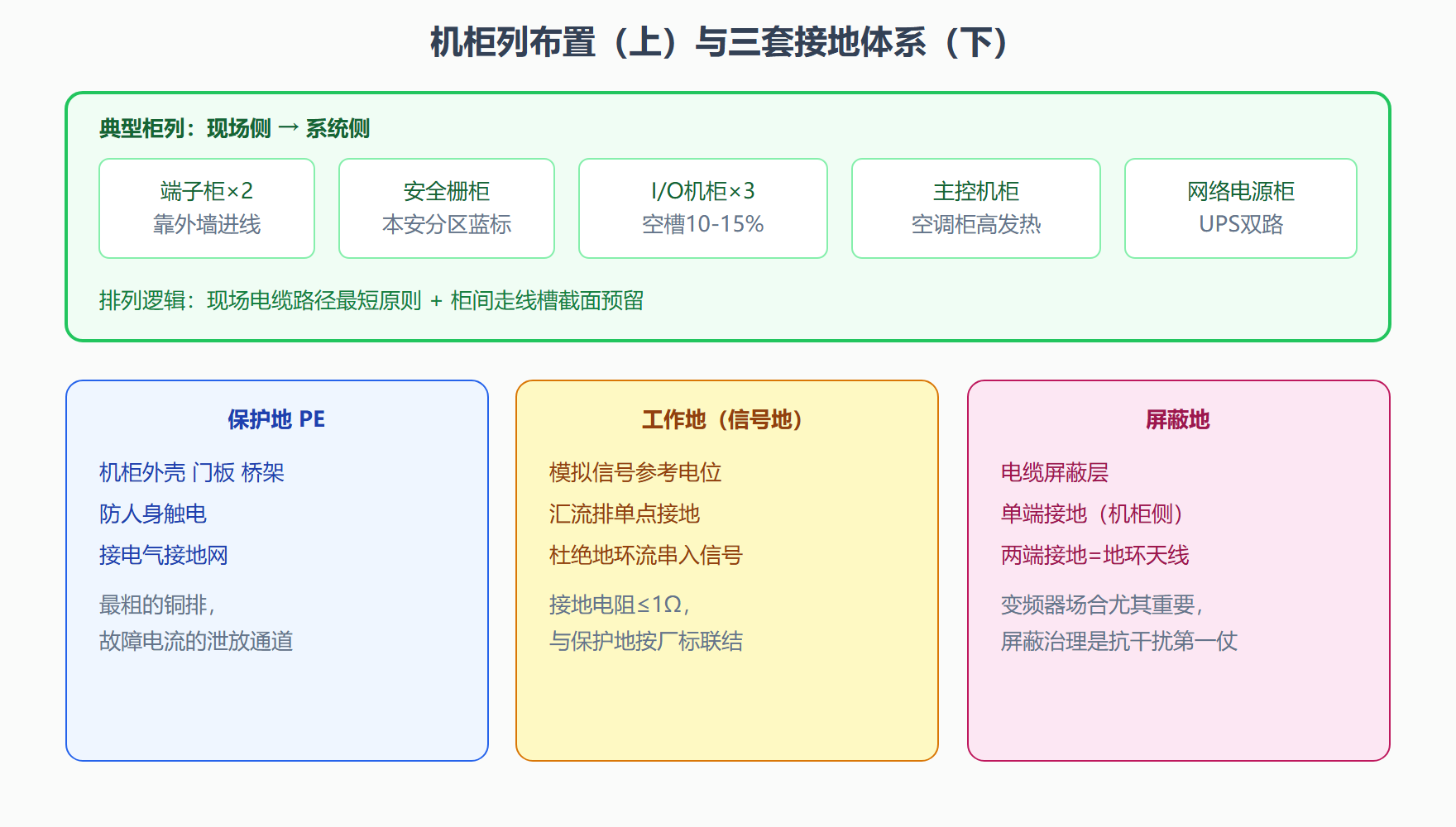

图：DCS 机柜列布置与接地体系

电缆进线与标识：维护性的一半

柜底进线口用防火防鼠封堵模块（既是消防要求，也防小动物安家）；每根电缆两端挂永久标识牌，位号线号与图纸一致；柜内配线横平竖直不是为了好看——三个月后排查故障时，能顺着线快速定位的价值远超布线工时。强电与弱电线槽分离、本安与非本安分开绑扎，这两条纪律执行到位，后期干扰问题少一大半。

⚠️ 真实教训：某装置投运后数月出现间歇性模拟量跳变，最终定位为端子柜进线封堵不严，雨水沿桥架渗入端子排。故障本身损失不大，但定位花了三周，因为"间歇性"让所有诊断手段都失效。环境工程的账，最后都算在排查时间上。

环境适应性的量化清单

把本节收成一张可核对的表：机柜间温度 20 到 26 摄氏度（空调保障）、湿度百分之四十到七十（防凝露）、洁净度靠正压通风或滤网、接地电阻不大于一欧、柜内温升不超过设计值、滤网维护周期纳入计划、封堵完整率百分之百、标识完整率百分之百。可靠性是设计出来的，更是维护出来的——第五章会把这句话展开成完整的可靠性工程。

本节要点回顾

• 四类柜分工：端子柜翻译现场与系统的编组矛盾，安全栅柜守本安边界，I/O 柜留空槽，网络电源柜管能源与神经
• 散热三档：自然通风、强制风冷、空调柜；滤网积尘是柜内高温的头号隐因
• 接地三套体系：保护地、工作地、屏蔽地各回各家；屏蔽层单端接地；接地电阻不大于一欧
• 防护与宽温：户外柜按 IP 等级选型，现场设备宽温设计，振动场合加固
• 进线与标识：封堵、标识、强弱电分离是维护性的地基，间歇性故障的排查成本最高

硬件的身体讲完了。下一章进入 DCS 的灵魂——回路控制，从最朴素的开关控制讲到 PID。

机柜间的环境设计要点

DCS 机柜间（现场控制室）的环境设计是被低估的可靠性因素。温度：控制器的工业级范围通常 0-55 度，机柜间空调维持 20-26 度、湿度 40-60%（防静电与腐蚀）；空调的冗余（N+1）与断电后的热惰性要评估。粉尘与腐蚀：化工现场的腐蚀性气体会侵蚀电路板触点，机柜间要正压通风或严格密封，关键装置甚至要求净化等级；沿海项目要考虑盐雾。振动：压缩机房附近的机柜要做减振（振动会松脱端子与损伤硬盘）。供电：UPS 的容量与后备时间按"安全停车所需时间"设计（通常 30 分钟以上），切换测试定期做。接地：仪表接地系统与电气接地系统的关系（联合接地还是独立接地）要按规范设计，接地电阻达标——接地混乱是"莫名干扰"类故障的总根源。机柜间的环境投资（空调、密封、接地）在项目预算里常被压缩，但它支撑的是整个 DCS 的运行环境——环境失控的故障形态是"莫名其妙的随机故障"，排查成本远超环境投入本身。

补一段机柜布置的人因工程：机柜间的布置服务于"维护的人"。端子柜与 I/O 柜的对应关系要一目了然（端子号与通道号一一对应并有清晰标签）；柜内要留检修空间（模块拔插不需要拆相邻电缆）；接地排与电源分配的标识要经得起多年后的检修；通道状态指示灯（每点有无故障的 LED）的位置要能不登高看到。一个行业的观察：十年后维护质量高的机柜间，几乎都是当初布置时"为检修的人想过"的机柜间——模块标签还清晰、备用空间还在、接地标识还没掉。反之，当年为省两万块把柜子挤满的项目，后来每一次故障排查都在为那两万块付利息。人因工程的投入是所有工程投入里回收期最长、也最容易被砍掉的——把它写进设计规范并在 FAT 验收时逐条核对，是保护未来维护者的方式。
