4.2 MOSFET 模型与 Level 1 参数

4.2 MOSFET 模型与 Level 1 参数

本节摘要：MOSFET 的器件卡有四个端子——漏、栅、源、衬底，模型卡则从最简的 Level 1 到当代的 BSIM 系列层层演进。本节讲透 Level 1 的三个核心参数：VTO 平移曲线、KP 决定跨导、LAMBDA 控制输出上翘，并用嵌套直流扫描画出输出特性曲线族。

四端器件与器件卡写法

与二极管、BJT 不同，MOSFET 是四端器件：除了漏、栅、源，还有衬底端。衬底电位通过体效应影响阈值，所以四端都要写。器件卡格式是"名字、漏、栅、源、衬底、模型名、宽、长"：

M1  vd  vg  vs  vb  NMOS1  W=10u L=1u
​

宽长比是设计师手中最有力的旋钮：宽度加倍电流加倍，长度加倍电流减半。现代工艺里 L 以纳米计、一张芯片上晶体管数以十亿计，但它们的模型卡写法与上面这行完全同构——变的只是模型复杂度。

Level 1：三个参数管住主干行为

Level 1 又称 Shichman-Hodges 模型，是 1970 年代模拟 MOS 管的起点。它把漏极电流用三条分段规则描述：栅源电压低于阈值时截止；高于阈值且漏源电压不大时进入线性区，电流随漏源电压近似线性上升；漏源电压继续增大，电流饱和，之后只随漏源电压缓慢上翘。写成公式，饱和区电流等于二分之 KP 乘宽长比乘栅源过驱动电压的平方，再乘以一加 LAMBDA 倍漏源电压。

三个核心参数各管一段：

模型卡的完整写法与一次输出特性扫描：

* Level 1 输出特性扫描台
VDS  d  0  0
VGS  g  0  0
VSB  s  0  0
M1   d  g  0  0  NMOS1  W=10u L=1u
.MODEL NMOS1 NMOS(LEVEL=1 VTO=1.0 KP=2e-5 LAMBDA=0.02
+ GAMMA=0.5 PHI=0.6 TOX=100n)
.DC VDS 0 10 0.05 VGS 2 5 1
.PLOT DC ID(M1)
.END
​

.DC 的嵌套扫描语法让漏源电压从零扫到十伏，同时栅源电压按一伏步进取二、三、四、五伏四档，一次跑出一族曲线。每条曲线的形状都由公式预言：低电压段陡升，过转折点（漏源电压等于过驱动电压）后进入平坦段，平坦段以微小斜率上翘。手算核对其中一条：栅源五伏时过驱动四伏，饱和电流理论值为二分之二乘十万分之一乘十乘十六再乘（一加零点零二倍漏源电压），约一点六毫安往上微翘——仿真曲线在该档的高度应与此吻合。

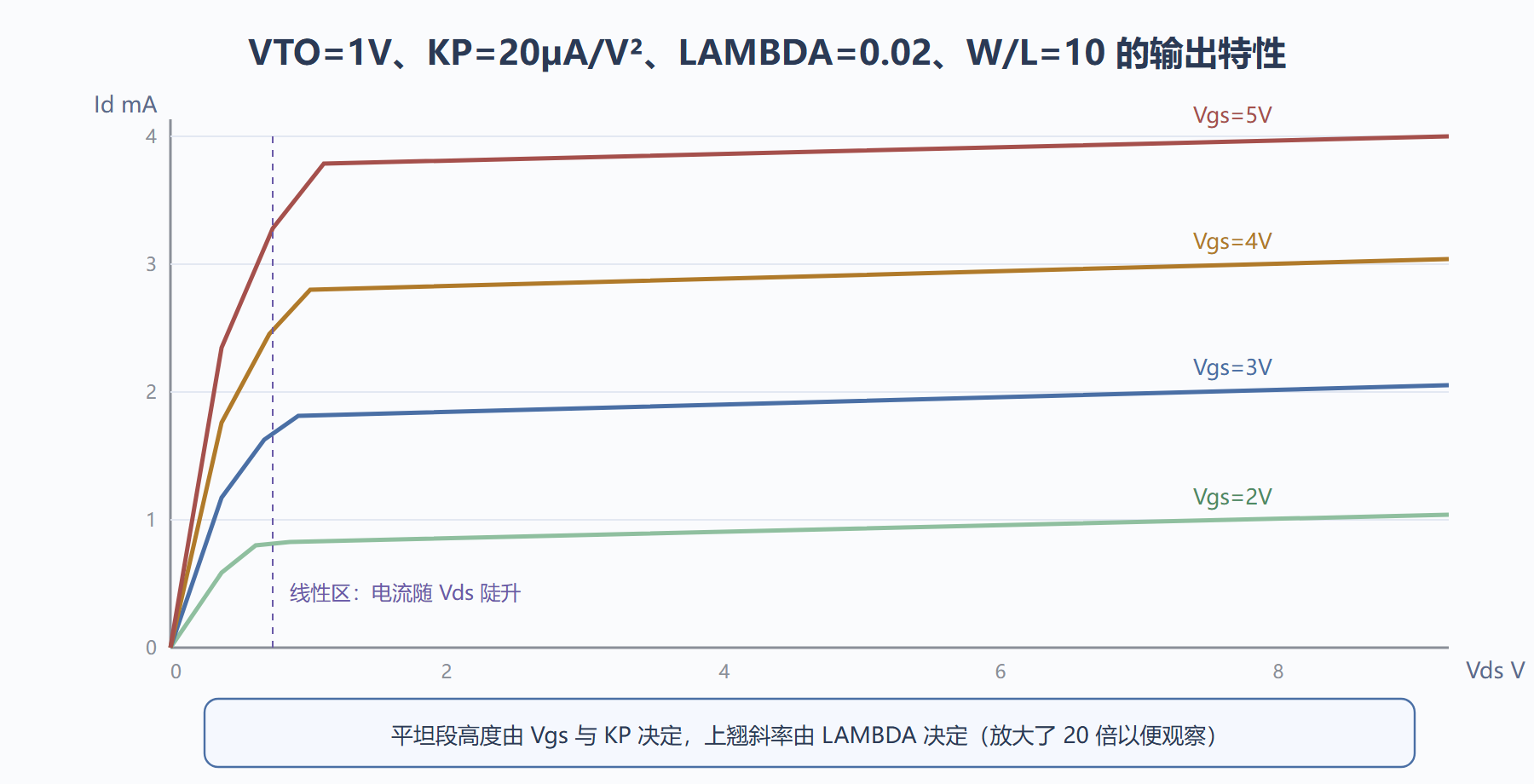

图：Level 1 模型下的 MOSFET 输出特性曲线族

三个参数的"控制变量实验"

沿用上一节的反推法，亲手验证每个参数的管辖权。把 VTO 从一伏改到一点五伏：整族曲线右移，同样的栅压下电流骤降——阈值抬高的直观后果。把 KP 从二乘十的负五改到四乘十的负五：曲线整体翻倍，跨导同步翻倍。把 LAMBDA 从零点零二改到零点一：平坦段明显上翘，意味着输出电阻变小，放大器的本征增益随之下滑——这正是短沟道工艺里增益难做高的模型级解释。

再碰一下 GAMMA：把源极接负电压、衬底接地，令源衬之间出现反偏，重跑转移特性会看到阈值整体上移了零点几伏。体效应在源极跟随器里最恼火——源极电位跟着信号走，衬底偏压随之变化，阈值来回漂，跟随器的增益因此打折。想亲手看到它，把跟随器的衬底接法从共源改成接源，对比两种接法的传输曲线即可。

⚠️ Level 1 是教学模型，精度远不足以支撑工艺设计：它不含亚阈值导电、速度饱和、短沟效应。但工程上它的地位特殊——手工计算、快速验证、给初学者建立"参数与曲线的映射"，Level 1 一直是最好的教具。真实项目里你会用工艺厂的 BSIM 卡，而读懂 Level 1 正是读懂 BSIM 参数列表的第一级台阶。

本节要点回顾

• 四端意识：漏栅源衬都要写，衬底电位通过体效应参与工作。
• 三参数分工：VTO 平移、KP 定跨导、LAMBDA 定上翘，GAMMA 管体效应。
• 嵌套扫描：一条 .DC 语句同时扫两个源，一次画出一族特性曲线。
• 模型分级：Level 1 适合教学与手算，工程流片依赖 BSIM 系列工艺卡。

模型讲完，下一节把它们组装成真正的放大器：共源级，从偏置到增益的完整仿真流程。

问题：衬底接源极还是接地，怎么选

分立 MOSFET 的衬底通常在封装内已与源极短接，没有选择余地；片上电路里则要真做决定。衬底接地实现简单，但源极电位浮动的器件（源跟随器、级联结构的上层管）会吃体效应；衬底接源消除了体效应，却要为每个器件单独准备阱区，版图代价高。仿真阶段两种接法都该跑：体效应的影响有多大，一跑便知，再决定值不值得为它付版图代价。

问题：KP 与跨导是什么关系，手算增益用哪个

KP 是器件的"单位宽长比跨导系数"，跨导才随偏置电流变化。平方律下的关系链是：跨导等于根号下二倍 KP 乘宽长比乘漏极电流——电流翻倍，跨导只涨四成。手算增益时代入的必须是 .OP 报出的跨导瞬时值，而不是 KP 本身；两者混淆会让增益预估差出一个根号。

问题：Level 1 与 BSIM 的读数差多少

偏置电流在中等过驱动下差距不大，但一旦进入亚阈值区（栅源电压低于阈值附近），Level 1 给出的电流是零，真实器件仍有可观的微安级电流——低功耗设计的静态电流估算，Level 1 完全不可用。迁移规则是：教学与直觉训练用 Level 1，工程签核一律换工艺卡，两类模型别混用口径。

问题：怎么快速验证一张陌生 MOSFET 模型卡的健康度

两个扫描台跑五分钟：转移特性扫描（漏源电压固定，扫栅源电压）看阈值位置与平方律区间的跨导；输出特性扫描（栅压取几档，扫漏源电压）看饱和平台与上翘。与数据手册曲线对一眼，阈值差一百毫伏以上、或输出特性没有饱和平台，这张卡就该被退货。健康度检查的成本极低，收益是避免整个项目建立在坏模型上。
