3.1 直流分析：.OP 工作点与 .DC 扫描

3.1 直流分析：.OP 工作点与 .DC 扫描

本节摘要：直流分析回答电路在"时间冻结"时的行为：.OP 求出单个工作点，.DC 把某个源或温度扫成一条静态传输曲线。本节用二极管限幅电路演示两类分析的完整流程，并解释为什么放大器的交流性能完全由直流工作点决定。

问题：为什么所有分析都从直流开始

把一个放大器接上电源、不接信号，各节点的电压是确定的——这组数值叫静态工作点。它决定每个晶体管此刻工作在截止、放大还是饱和区，进而决定小信号参数（跨导、输出电阻、结电容）的取值。交流分析算的增益与带宽，本质上是在这个工作点附近做线性化之后的性质；瞬态分析每一步也都在当前工作点附近求解。工作点错了，后面两类分析算得再快也是白算。这就是 SPICE 默认先做一次直流解的原因：它不是流程仪式，而是后续一切的基准。

.OP：一行语句看穿全电路

沿用第 2 章的二极管电路，只挂一个直流源做工作点分析：

* 二极管限幅电路工作点
V1   in  0   DC 3
R1   in  out 1k
D1   out 0   Dmod
.MODEL Dmod D(IS=2.52n RS=0.568 N=1.752)
.OP
.END
​

批处理运行后，仿真器报告每个节点的电压和每条支路的电流：

Node                                   Voltage
----                                   -------
in                                 3.000000e+00
out                                6.219113e-01

diode currents and secondary data:
diode   current        vd        region
D1      2.3781e-03     621.9m    forward
​

读法有三层。电压层：输入三伏，二极管两端只有约零点六二伏，其余约二点三八伏都落在电阻上。电流层：约二点四毫安的电流全部流过二极管与电阻串联回路。器件层：二极管处于正向导通区。把 V1 的值从三伏改成一伏再跑一遍，会看到输出约零点五五伏、电流约零点四五毫安——二极管正处在导通的过渡区。手动改变激励重跑 .OP，是人肉版的 .DC；而 .DC 就是把这件事交给机器。

.DC：把静态行为扫成曲线

.DC 语句的一般形式是：.DC <扫描源> <起始> <终止> <步长>。把上面的电源从零扫到五伏：

* 二极管限幅电路直流扫描
V1   in  0   0
R1   in  out 1k
D1   out 0   Dmod
.MODEL Dmod D(IS=2.52n RS=0.568 N=1.752)
.DC V1 0 5 0.05
.PLOT DC V(out)
.END
​

输出的曲线呈明显的三段：输入低于约零点四五伏时，二极管截止，输出几乎等于输入（曲线贴着对角线）；零点四五伏到零点六五伏之间，二极管逐渐导通，输出被慢慢"压弯"；超过零点六五伏后，二极管完全导通，输出被钳在零点六五伏附近，多出来的输入电压全部落在电阻上——这正是"限幅器"名字的由来。若把 .PLOT 换成 .PRINT DC V(out)，则得到逐点的数值表，适合精确读出拐点位置。

.DC 还能扫温度。把扫描对象写成 TEMP，观察二极管正向压降的温漂：

.DC TEMP -40 125 5
.PRINT DC V(out)
​

仿真结果会告诉你：同样二点三毫安的偏置电流下，正向压降随温度升高线性下降，斜率约每摄氏度负二毫伏——与教科书上 PN 结的温漂公式吻合。电源设计里算二极管补偿温漂，用的就是这条曲线。

⚠️ .DC 扫描的步长只决定"打印密度"，不影响求解精度：仿真器在每个扫描点都做完整收敛求解，步长取零点零五伏还是零点五伏，曲线上的点都是精确解，粗步长只是把拐点"跳"过去了。这与瞬态分析里"步长影响精度"的机制完全不同，别混淆。

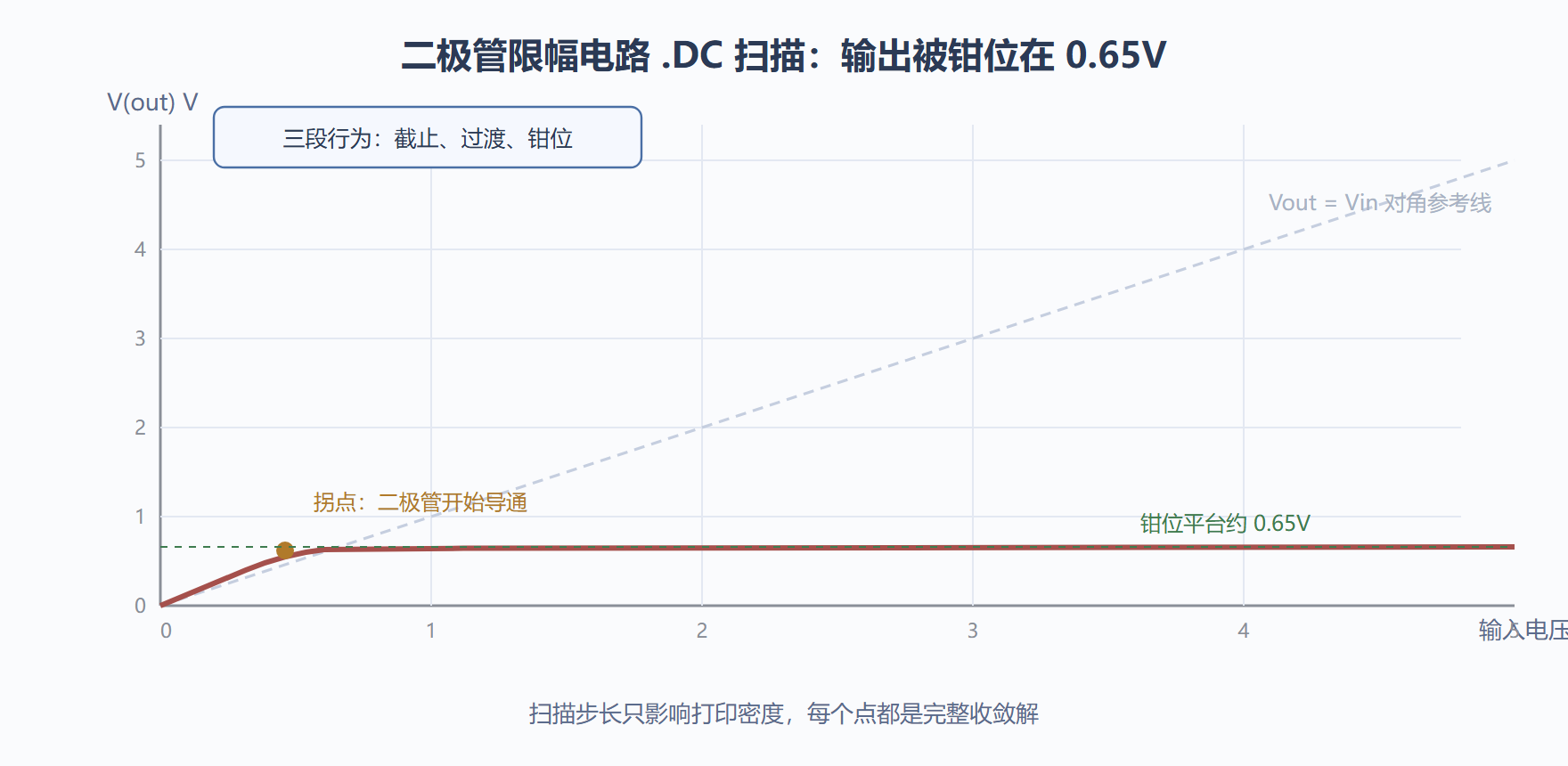

图：二极管限幅电路的直流传输特性

工作点决定一切：一个反例

把限幅电路的电阻从一千欧换成一百千欧，其余不动，跑 .DC 会发现曲线的拐点悄悄左移、钳位平台略微下沉。原因在模型细节里：二极管在大电流下串联电阻分压更多，小电流下又受发射系数影响，导通"软"得很。同一颗二极管，偏置电流不同，表现就不同——放大器同理：偏置电流决定跨导，跨导决定增益，增益又决定带宽。所以有经验工程师拿到任何电路，先跑 .OP 盯着工作点看十分钟，胜过对着波形猜一小时。

本节要点回顾

• 两类直流分析：.OP 求单点全貌，.DC 扫成静态传输曲线，二者共用同一套非线性求解。
• 读数三层：节点电压、支路电流、器件状态，.OP 的器件层信息是调试放大器的第一手资料。
• 扫描对象多样：源、温度都能扫；扫描步长只管打印密度，不管精度。
• 工作点先行：交流增益与瞬态行为都建立在工作点之上，偏置先行是分析铁律。

电路在直流下是"凝固"的。下一节给它加上频率维度，看看一阶 RC 网络在频域里如何滚降。

问题：.OP 输出的小信号参数有什么用

对二极管与晶体管，.OP 会顺带打印线性化后的模型参数：二极管的结电导，晶体管的跨导、各结电容与等效电阻。这些数字是理解交流行为的原料——放大器的增益手算，用的正是 .OP 报出的跨导。养成"跑完 .OP 先读器件参数"的习惯，你在第 4 章手算增益时就会发现，仿真器早已把原料备齐。

问题：为什么有时希望跳过自动的直流初解

瞬态分析默认先解一次直流，多数时候这是好事；但两类场景需要 escape hatch：电路初始储能本身就是设计的一部分（比如分析电容预充电后的放电过程），直流解会把它"抹平"；还有上电时序研究中，电源从零爬升的过程才是主角，静态初解反而多余。这时用初始条件语句配合 UIC 选项接管起点——代价与陷阱在 3.3 节详述。

问题：扫描参数除了源和温度还能扫什么

常见方言支持对模型参数、器件值乃至子电路参数做扫描，配合 .STEP 语句还能多参数嵌套——第 4 章的参数化一节会把这条线走完。眼光放远一点：扫描的本质是"参数化的实验台"，同一张网表回答一族问题，这正是仿真相对面包板的最大优势之一。

排错小剧场

第一次跑直流扫描，最容易撞上三种症状。曲线在某点突然断掉：多半是某个扫描点不收敛，先查该点附近的器件是否进入模型失效区；曲线整体平移：查温度设置与模型参数口径；读数与手算差固定倍数：回到第 2 章的单位后缀检查表。三种症状、三套对策，遇到时对号入座即可。
