3.2 交流小信号分析：.AC 频率响应

3.2 交流小信号分析：.AC 频率响应

本节摘要：交流分析把电路在工作点附近线性化，用一次扫描回答"每个频率上增益多大、相位差多少"。本节以一阶 RC 低通为样本，讲透 .AC 语句的十年对数扫描、幅频与相频读数、转折频率与滚降斜率的自动提取，并解释它为什么是三类分析里跑得最快的一类。

先弄懂"小信号"三个字

交流分析的输入不是真实波形，而是"扰动"。仿真器先在直流工作点处把每个非线性器件替换成线性元件（跨导、电导、电容），得到一个纯线性电路，然后让一个单位幅值的正弦信号从零频一直扫到你指定的上限频率。因为电路已线性化，任何频率上都只是解一组线性方程，没有迭代、没有收敛问题，所以 .AC 跑得飞快，哪怕扫几千个频点也只要一瞬间。代价也在这里：它看不见大信号行为——削顶、交越失真、压摆率限制统统超出它的视野，那些是瞬态分析的领地。

理解"线性化基准取自工作点"还有个实际推论：交流分析前必须保证直流解正确。工作点不收敛或者偏到怪异区域，得到的小信号参数就错，频响曲线自然全错。排查频响异常时，先回头查工作点，这个顺序能省掉大量无效功。

.AC 语句与 RC 低通实测

语句格式：.AC <扫描方式> <每十倍频点数或总点数> <起始频率> <终止频率>。三种扫描方式里 DEC 最常用——按十倍频对数扫描，频率跨几个数量级时点分布均匀。对一阶 RC 低通网络：

* 一阶 RC 低通交流分析
V1   in  0   AC 1
R1   in  out 1k
C1   out 0   100n
.AC DEC 20 10 1MEG
.PRINT AC VDB(out) VP(out)
.END
​

理论先算一遍：转折频率为一千欧与一百纳方的乘积倒数除以二派，约一千五百九十赫兹；低于转折处增益零分贝，高于转折处每十倍频滚降二十分贝；相位从零度滞后到负九十度，转折处恰好负四十五度。跑完仿真，抽取若干频点的输出：

freq        vdb(out)     vp(out)
1.000e+01   -6.30e-04    -1.14e-01
1.589e+03   -3.01e+00    -4.51e+01
1.600e+04   -2.01e+01    -8.59e+01
1.600e+05   -4.00e+01    -8.96e+01
1.000e+06   -5.60e+01    -8.99e+01
​

逐行核对理论：十赫兹处增益零分贝、相位几乎不滞后；转折频率一千五百八十九赫兹处，增益负三分贝、相位负四十五度，分毫不差；频率每翻十倍，增益跌二十分贝；相位在十倍转折频率处逼近负八十九点九度。VDB 与 VP 两个输出变量分别给出分贝幅值与相位角度，是频域读数的标配。

让仿真器报出转折频率

人眼从表里找负三分贝点太原始，交给 .MEASURE：

.MEAS AC gmax   MAX VDB(out)
.MEAS AC f3db   WHEN VDB(out)=gmax-3 FALL=1
.MEAS AC f1     WHEN VDB(out)=gmax-20 FALL=1
.MEAS AC slope  PARAM f3db/f1
​

第一条测通带增益峰值；第二条找增益跌三分贝的频点，即转折频率；第三条找跌二十分贝的频点，理论上应是转折频率的十倍；第四条算两者比值验证滚降斜率——比值为零点一时，斜率正是每十倍频二十分贝。自动测量加理论校验的组合拳，能把"曲线看着不对"这类模糊抱怨变成可定位的定量结论。

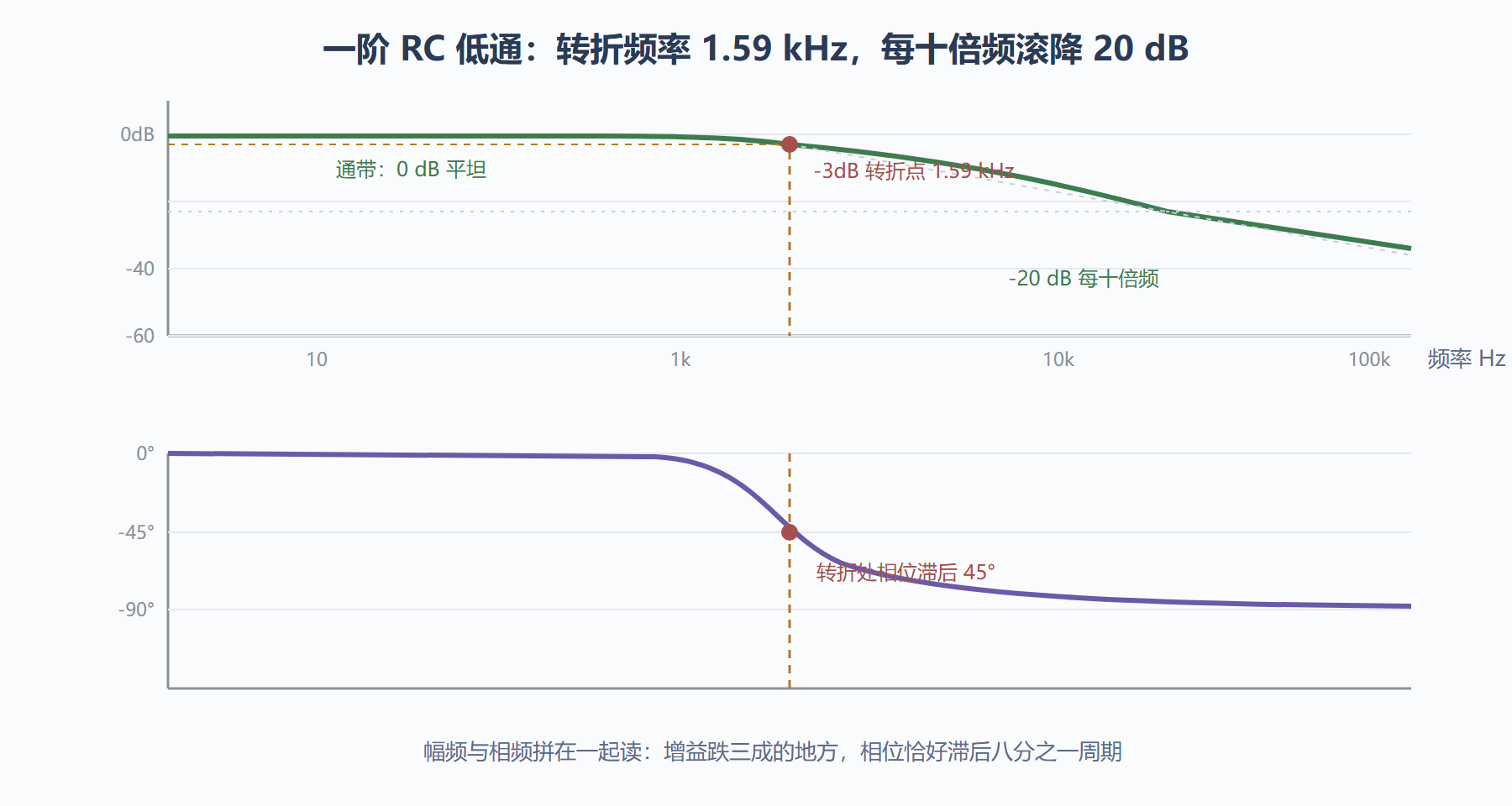

图：一阶 RC 低通的幅频与相频特性

相位为什么和幅度一样重要

幅频曲线告诉你"还有多少信号"，相频曲线告诉你"信号晚了多少"。对滤波与放大，幅度是主角；但一旦电路被接进反馈环路，相位就成了生死线：反馈信号每多滞后一点，环路就越接近自激。判断环路稳定性要看的"相位裕度"，就是在幅频过零分贝的频点上读相位与负一百八十度的距离——本节的一阶系统永远到不了负一百八十度，所以绝对稳定；而两级以上的运放在十倍转折频率后就潜伏着自激风险，第 4 章的运放宏模型会把这个故事讲完。

💡 想快速判断一个网络的频率行为，先看它的传递函数分母里线性因子有几个：每一个极点贡献每十倍频负二十分贝的滚降与最多负九十度相位。仿真前先手算极点位置，仿真后核对曲线拐点，两步对上，说明模型和网表都没毛病。

本节要点回顾

• 小信号本质：工作点处线性化后逐频点解线性方程，快而稳，但看不见大信号失真。
• .AC DEC 是标配：对数十倍频扫描，点分布均匀，一阶网络扫二十个点每十倍频足够。
• 理论先行：转折频率、滚降斜率、相位滞后都能手算，仿真读数先对理论再谈异常。
• .MEASURE 提取带宽：峰值增益、三分贝频点、斜率比值三件套，把曲线变成报告数字。

频域看完，下一节回到时域：方波打进来，电容充放电，波形在示波器上长什么样。

问题：扫描点数设多少合适

按每十倍频十个点起步是惯例：一阶网络一条曲线两三百个点已经光滑；要精确抓窄谷或陷波，把局部频段加密到每十倍频五十个点。点数翻倍的代价很小——交流分析本身快，扫描密度几乎不影响求解时间，只影响输出文件大小。所以这里的原则与瞬态相反：宁可点密，不要漏峰。

问题：为什么我的频响在低频端翘起来

多数情况是耦合电容在"捣乱"。信号源经耦合电容接入时，低频端被高通特性衰减，相位提前——曲线低频端下塌是常态，但若出现上翘或峰起，嫌疑就转向器件模型的寄生与工作点异常。排查次序：先看 .OP 是否正常，再把耦合电容加大三个数量级重跑，若曲线恢复平直，锁死耦合电容口径。

问题：交流分析能算噪声和失真吗

本身不能——它是纯线性框架。但在同一骨架上，仿真器提供了两类扩展：噪声分析在逐频点线性解之上叠加各元件的噪声贡献，得到噪声频谱；失真分析对小信号模型做高阶展开，估计谐波成分。它们分别在本书第 7 章有专节展开。理解 .AC 是这两类分析的共同底座，能帮你把频域工具串成一张网。

动手实验单

安排两个升级实验。其一，把 RC 低通改造成高通（电容串入、电阻接地），预测转折频率与相位变化的符号，再用仿真验证；其二，把两级同样的低通级联起来（中间加一个受控源隔离负载效应），验证总斜率变成每十倍频负四十分贝、总相移逼近负一百八十度——相位裕度的危险感，在这个小实验里就能第一次摸到。
