3.4 统计与可靠性：蒙特卡洛与工艺角

3.4 统计与可靠性：蒙特卡洛与工艺角

本节摘要：单次仿真是理想世界的故事；量产世界里的电阻有百分之一的散布、晶体管参数随工艺漂移。本节讲两种统计手法的分工与用法——蒙特卡洛回答"散布多大、良率多少"，工艺角分析回答"最坏情况下还过不过"，并用 RC 滤波器的蒙特卡洛实例演示完整流程。

问题：一次仿真的结论敢用于量产吗

前几节的所有结论都建立在一组精确参数上：一千欧就是一千欧，一百纳法就是一百纳法。真实世界不如此。电阻按标称值加公差出售，电容散布更大，片上晶体管的阈值电压随晶圆位置漂移。一个在标称参数下恰到好处的设计，量产时可能有一成产品越出规格。统计仿真的任务就是把"散布"提前搬进仿真器：与其等测试线告诉你良率，不如在设计阶段就让几百个"虚拟批次"先跑一遍。

蒙特卡洛：让参数掷骰子

蒙特卡洛的思路直白：给每个元件的参数装上分布（正态或均匀），仿真器按分布随机抽样，跑成百上千次仿真，统计输出指标落在规格内的比例——这就是估算良率。商业仿真器用一行语句启动：

* HSPICE 风格的蒙特卡洛语句
.PARAM rc=AGAUSS(100n, 0.05, 1)
.MC TRAN 200 AC VDB(out) MAXIMUM RESULT=mc_out
​

第一行给电容参数挂上高斯分布：标称一百纳法、相对散布百分之五；第二行要求重复两百次交流分析，每次记录带宽峰值。开源的 ngspice 没有这行简化语句，但用 .control 脚本循环一样能做：写一个循环体，每次迭代里用 alterparam 打乱参数、reset 重置电路、跑分析、收集指标，循环结束统计。语法方言不同，思想完全一致。

* 两百次蒙特卡洛的带宽统计（示意输出）
mean = 1.031 kHz    sigma = 61.5 Hz
min  = 0.884 kHz    max  = 1.186 kHz
yield(<1.2 kHz) = 99.2%
​

读这份统计表的正确姿势：先看均值是否漂移——均值离标称一千五百九十赫兹远，说明参数散布进入了非线性区，得回头查设计余量；再看西格玛与规格限的距离，规格限至少要离均值三个西格玛，良率才有工程意义上的保障；最后看最差点离规格限多远，它决定了你需要给设计留多少余量。直方图是这一切的可视化：横轴是带宽，纵轴是落在该区间的批次数，形状偏斜或双峰都值得警惕——双峰往往意味着参数进入了两块截然不同的工作区。

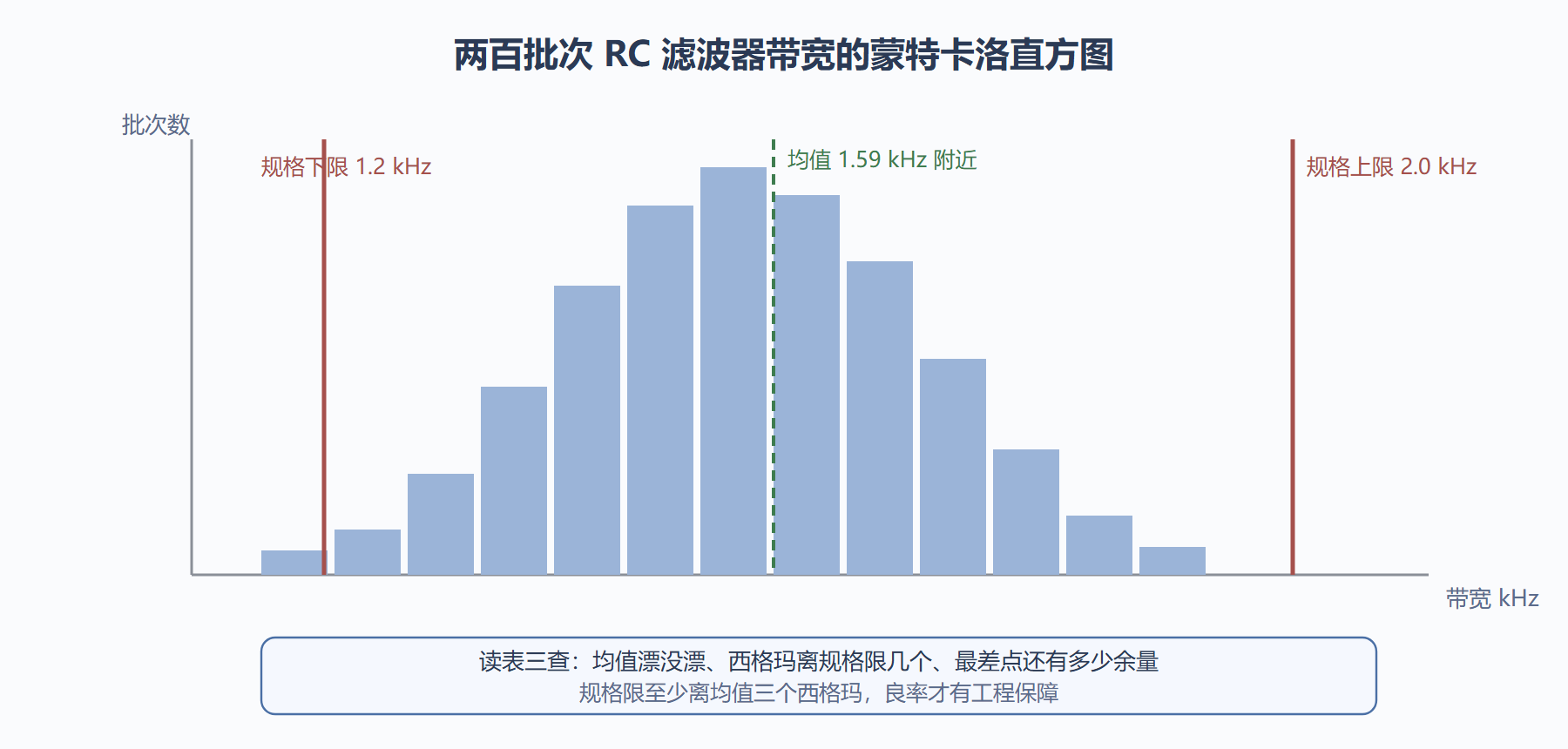

图：蒙特卡洛统计的典型输出形态

工艺角：五个字母的极端测试

蒙特卡洛回答散布，工艺角回答极端。晶圆制造中，氧化层厚度、掺杂浓度等工艺参数整体偏快或偏慢，于是有了五个标准角：TT（典型）、FF（快快）、SS（慢慢）、FS、SF——两个字母分别代表 NMOS 与 PMOS 的速度倾向。工艺厂为每个角提供整套模型卡，设计者把同一电路在五个角下各跑一遍：

.LIB "process.lib" SS
.TRAN 2u 2m
* 换角重跑：改为 FF、TT、FS、SF 各一遍
​

工艺角检查是数字后端与模拟设计的共同关卡：把五个角、电压上下限、温度高低限组合起来（所谓 PVT 扫描），只要有一格不达标，设计就不能交付。它与蒙特卡洛不是替代关系——蒙特卡洛是概率视角，告诉你良率百分之几；工艺角是确定性视角，告诉你最坏情况准不准。严谨的做法是两者都做：工艺角保住下限，蒙特卡洛量化散布。

可靠性的另一面：老化的预演

统计之外还有一类"随时间变坏"的问题：电迁移让金属连线变细、偏置让阈值电压缓慢漂移、介质在高压下老化。现代仿真器支持在器件模型上叠加老化参数，把"用三年后"的电路提前仿真出来。对汽车电子、工业电源这类长寿命产品，寿命终点仿真已经进入交付清单。手法上仍是统计分析——把老化漂移量当成新的随机变量，套路与前文一致。

本节要点回顾

• 单点仿真的局限：标称参数只代表理想批次，量产结论必须由统计仿真补充。
• 蒙特卡洛读表三查：均值漂移、西格玛与规格限距离、最差余量；双峰直方图是报警信号。
• 工艺角是确定性极端：五个工艺角乘电压温度构成 PVT 网格，一格不过，设计不交。
• 两者互补：概率视角量化良率，确定性视角守住最坏情况，交付前都要做。

至此三大分析与统计方法已成体系。下一章深入器件内部：模型卡里的 VTO、KP、LAMBDA 到底控制什么曲线。

问题：蒙特卡洛要跑多少次才够

看你要回答的问题。估计良率到一个数量级精度，几百次起步；要分辨百分之九十九与百分之九十九点九的良率差异，得数千次。实用策略是两段式：先三百次粗扫看分布形态与余量，若规格限离均值三个西格玛开外，结论已够；若贴近规格限，再加到三千次细化。样本翻十倍，置信区间的收窄只接近三倍——统计规律决定了精细良率注定昂贵。

问题：分布从哪里来，拍脑袋行吗

不行，但有梯度。电阻电容的公差分布，供应商数据手册通常给正态参数；片上器件的失配模型，工艺厂的设计手册会提供统计模型卡；实在没有数据时，用公差极限做均匀分布的保守估计，并在报告里注明假设。把"分布假设"写进仿真记录，与把"模型版本"写进记录同等重要——散布假设错，良率结论全错。

问题：工艺角、温度、电压怎么组合才不算遗漏

标准做法是网格扫描：五个工艺角乘电压上下限乘温度高低限，再加典型组合，构成常见的基础矩阵。追求严谨时把最坏组合再做蒙特卡洛。矩阵规模容易失控，工程取舍是"角与温度交叉，电压取两端"：模拟电路对温度最敏感，数字时序对工艺角最敏感，把预算花在各自的敏感轴上。

本节实验单

给本章的 RC 低通补一次统计体检：给电阻挂百分之一公差、电容挂百分之五公差，跑三百次蒙特卡洛，统计转折频率的散布；再单独把电容公差设为零，看散布缩多少，确认主导公差源。这个实验做完，"哪个元件在决定电路的精度"就不再是一句口号，而是你亲手算出的数字。

问题：老化与磨损也能仿吗

现代商业工具支持可靠性仿真：在器件模型上叠加电迁移、热载流子、偏置温度不稳定性等老化机制，把"使用若干年后"的参数漂移折进仿真。输出形式仍是统计的——老化本身就有散布，所以老化的终点分析通常与蒙特卡洛联用。汽车与工业产品对此有硬性要求，消费类设计也常在关键偏置电路上做一遍，确认寿命终点的余量还剩多少。

问题：良率结果怎么向非工程师汇报

把统计语言翻译成业务语言：不说"西格玛余量二点五"，说"每万件约有几十件会超出规格，主因是某元件公差，改进方向是把它的公差收紧到某档或调整设计把余量放大"。一张直方图加一句结论，胜过整页的统计学术语。仿真工程师的报告功力，一半体现在这种翻译上。
