3.3 瞬态分析：.TRAN 与时域波形
3.3 瞬态分析：.TRAN 与时域波形
本节摘要：瞬态分析是三类分析里最接近"示波器"的一类：给定激励波形，仿真器逐时间步求解电路状态，输出真实电压电流随时间的变化。本节用方波激励 RC 电路讲清 .TRAN 的四个时间参数、打印步长与内部步长的区别，以及 .IC 初始条件的正确用法。
语句的四段时间
.TRAN 语句最完整的形式是：.TRAN <打印步长> <终止时间> <起始时间> <最大步长>。四个时间参数各管一段，混淆是新手波形事故的头号来源：
- 打印步长决定数据点密度，只影响波形文件里的采样间隔，不影响求解精度——内部步长由求解器自适应控制；
- 终止时间是仿真的总时长，最常用的参数；
- 起始时间默认为零，设成非零值可以跳过开头不关心的过渡段、直接从指定时刻开始存波形，节省存储；
- 最大步长是给自适应步长器戴的"紧箍"：当电路变化缓慢、求解器自动放大步长时，最大步长防止它一步跨过你关心的快速事件。波形看起来失真、圆角异常，第一件事就是检查是否忘了限制最大步长。
实战：方波激励下的 RC 充放电
电路还是第 2 章那对一千欧与一百纳法，激励换成周期一毫秒的方波。时间常数为一百微秒，半个周期恰好是五个时间常数，每次充放电都能完整走完，波形会非常"教科书"：
* 方波激励 RC 低通瞬态 V1 in 0 PULSE(0 1 0 10n 10n 499u 1m) R1 in out 1k C1 out 0 100n .TRAN 2u 2m 0 5u .PLOT TRAN V(in) V(out) .END
注意 .TRAN 行的完整四参数写法：打印步长两微秒、仿真两毫秒、从零开始、内部步长不许超过五微秒。最后一项看似多余——电路只有 RC，自适应步长本来就会在边沿处自动缩小——但显式写上是好习惯：当网表里混进开关管这类强非线性器件时，最大步长这道保险能避免求解器"跨过"边沿事件。仿真输出中截取上升段：
time v(in) v(out) 0.000e+00 0.000e+00 0.000e+00 1.000e-05 1.000e+00 9.516e-02 5.000e-05 1.000e+00 3.935e-01 1.000e-04 1.000e+00 6.321e-01 2.000e-04 1.000e+00 8.647e-01 5.000e-04 1.000e+00 9.933e-01
对照理论逐点验收：一个时间常数（一百微秒）时充电到百分之六十三点二，仿真给百分之六十三点二一；三个时间常数（三百微秒）理论百分之九十五点零，五个时间常数（五百微秒）处百分之九十九点三，全部落在指数曲线上。先算再仿、逐点核对是瞬态分析的基本功：时间常数、五倍充放电、稳态值三件事手算十分钟，能替你拦下九成网表笔误。

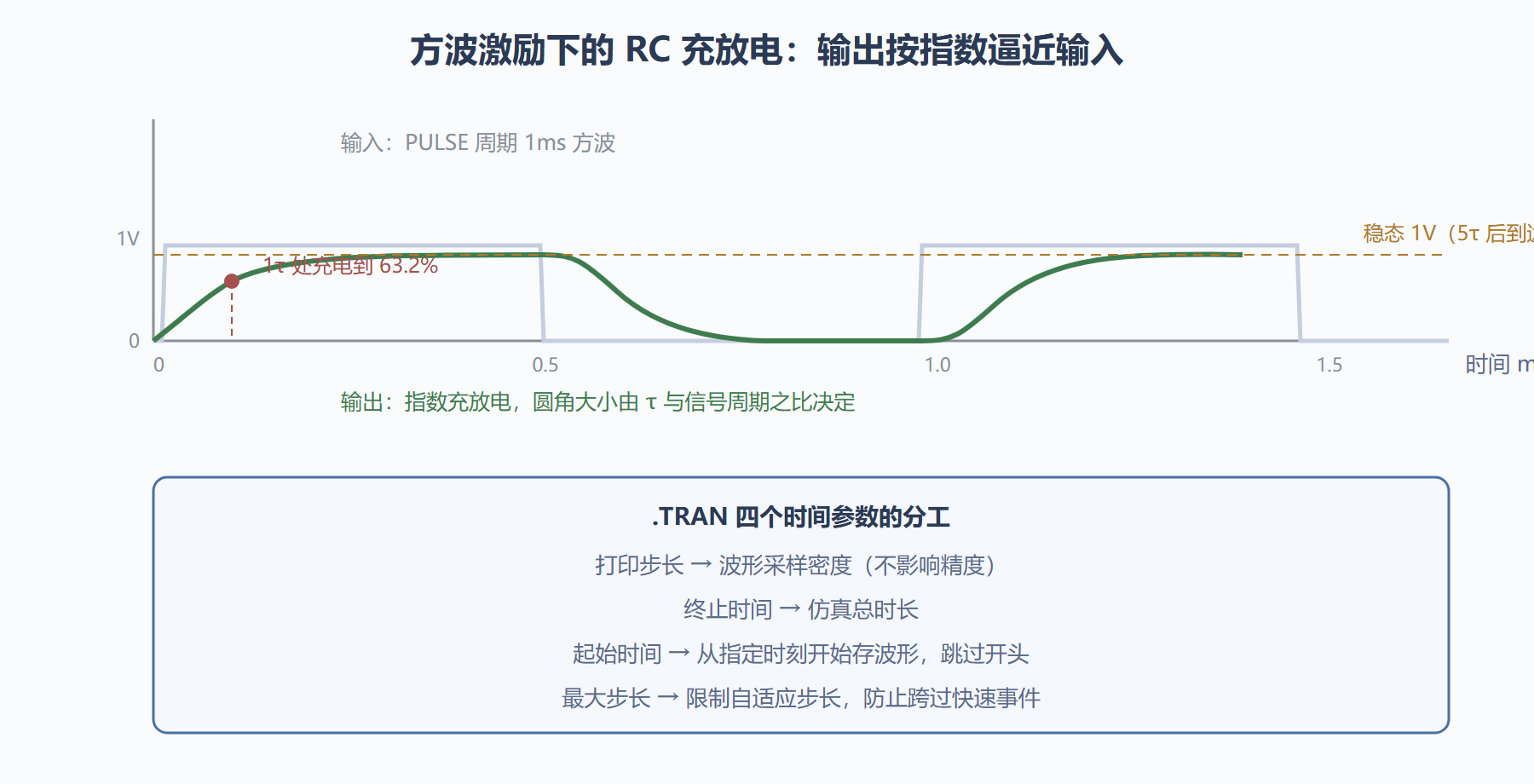

图：方波激励下的 RC 瞬态响应
初始条件：.IC 与 UIC 的分寸
默认情况下，瞬态分析从直流解出发：t 等于零时电容开路、电感短路，解出各节点初值，再开始积分。但很多仿真需要自定义初始状态——比如想看电容从半电压开始放电。两种写法：
.IC V(out)=0.5
.IC 单独成行，告诉仿真器"把 out 节点初值按零点五伏处理"，瞬态照常进行，这是推荐用法。另一个选项是写在 .TRAN 行尾的 UIC，它的含义激烈得多：跳过直流求解，直接用你给的全部初始条件开跑。UIC 是双刃剑——省掉一次直流解，却也失去了工作点检查这道防线；初值给得不自洽，波形开头会出现不真实的瞬跳，还会把收敛问题留给你自己。经验法则是：能用 .IC 就别用 UIC，需要 UIC 时务必自查每个储能元件的初值。
⚠️ 观察长周期信号时，仿真时长至少覆盖三个完整周期，且起始时间把首个周期的建立过程留在存储之外——周期信号要等电路"进入状态"后才是稳态，前几个周期的波形往往不代表真实工作情形。看开关电源的纹波尤其如此。
本节要点回顾
- 四参数分工：打印步长管采样密度，终止时间管时长，起始时间管截取，最大步长管求解器上限。
- 波形失真先查步长：圆角、台阶、锯齿感强的波形，多半是打印太疏或没限最大步长。
- 理论三件套：时间常数、五倍充放完成、稳态值，手算在前、仿真在后、逐点核对。
- .IC 优于 UIC：定制初值首选 .IC；UIC 跳过直流解，代价是失去工作点防线。
时域、频域、直流三维都过了一遍。但真实元件有偏差：电阻百分之一、电容百分之五，量产电路会散成什么样？下一节用统计方法回答。
问题：瞬态仿真的步长为什么不能一开始就取最小值
精度确实上去了，代价是无法接受。整个仿真时长被切成海量小步，每步都是一次完整的组装加求解；对秒级的上电过程用纳秒步长，意味着十亿次求解。自适应步长的意义正在于此：该细的地方细，该粗的地方粗。你需要做的只是给最大步长设上限，防止求解器在自认为"平缓"的区间跨过你关心的事件。
问题：波形上有毛刺，是电路问题还是仿真问题
先分频段判断。毛刺出现在开关或二极管换向的瞬间，宽度与内部步长同量级，多半是数值噪声——换积分方法或收紧容差看它是否消失；毛刺与电路时间常数同量级且随参数移动，那就是真实行为，去查地回路与寄生路径。判断不了时，把步长减半重跑：数值毛刺会变样，真实毛刺纹丝不动。这一招是时域排错最可靠的试金石。
问题：长仿真怎么提速
四个手段按性价比排序：放宽 RELTOL 到百分之一看趋势（代价最小）；加大打印步长减少输出开销；给激励边沿留现实的最短上升时间，别用理想跳变；最后才是把电路分块、只仿真关注局部。开关电源场景还有一招专用：让稳态由周期性初值接力——先用长仿真找到稳态周期，再用初始条件从稳态起点跑精细段，可省下大段过渡时间。
本节实验单
三个进阶动作：把最大步长从五微秒放大到五十微秒，观察边沿处的差异，亲手验证"步长上限保护"的价值；给电路加一条 .IC 语句让电容从半电压出发，观察首个周期的波形偏移；把激励改成占空比四分之一的窄脉冲，核对输出幅度随占空比的变化。跑完这三个，瞬态分析的旋钮你就都摸过了。
问题：瞬态分析里的能量怎么算
用 .MEASURE 的积分能力：对电源电流与电源电压的乘积做时间积分得到供入能量，对负载电阻的电压平方除电阻做积分得到耗散能量，两个数在稳态应对账。这个口径在电容充电场景有个反直觉的著名结论：经电阻给理想电容充电，无论电阻多大，电阻上耗散的能量恰好等于电容最终储存的能量——效率恒为一半。仿真跑一遍这个实验，比记住结论更能建立直觉。
