9.1 AI 辅助仿真

9.1 AI 辅助仿真

本节摘要：AI 进入仿真领域的路径很清晰：先吞掉天然并行的批量任务，再加速矩阵求解的底层运算，最后尝试接管经验型决策。本节盘点三层并行的机会与收益，梳理 AI 已经实用与仍在前沿的分界线，帮你判断哪些该纳入明天的工具箱。

先看清瓶颈：仿真慢在哪儿

仿真的时间都花在三处。其一，批量任务的重复：蒙特卡洛千次、工艺角乘电压温度网格几十次，每次都是完整仿真——但这些任务之间互不依赖，是天然的并行机会。其二，单次求解的矩阵运算：每个时间步的稀疏线性求解是计算主体，传统上串行执行。其三，人的决策时间：收敛调试、参数扫描的解读、结果比对，消耗的是工程师的时辰。三类瓶颈对应三种解法，价值密度依次升高，落地难度也依次升高。

三层并行：从白捡到深水区

任务级并行是白捡的收益：千次蒙特卡洛摊到千个核心上，墙钟时间缩到千分之一，精度反而因样本更多而提升。商业仿真器早已内置分布式蒙特卡洛，配合 9.2 节的云弹性，千次与一次的等待几乎无差。算法级并行是深水区：瞬态分析有时间上的因果依赖——下一时刻依赖上一时刻，整条时间轴无法简单摊开；能并行的是每个时间步内部的稀疏矩阵求解。现代多核求解器用并行 LU 分解、迭代法预处理等技术把单步求解提速数倍，但受制于矩阵的稀疏结构与通信开销，加速比远低于核心数。硬件加速是当下的热点：GPU 擅长大规模规则运算，把稀疏矩阵求解、器件模型求值批量搬上显卡，后仿真验证场景已有商用方案报出数量级的提速——收益最大的场景是海量小电路的批量仿真（每个电路的矩阵小而多，GPU 的吞吐优势得以发挥），超大单电路的收益则相对温和。

* 并行化的收益画像（示意量级）
千次蒙特卡洛：      1000 核 × 近线性加速 → 数天 缩到 数分钟
多核矩阵求解：      8 核 × 两到四倍 → 单电路提速有限但免费
GPU 批量后仿真：    吞吐提升一个数量级 → 版图验证周期显著压缩
​

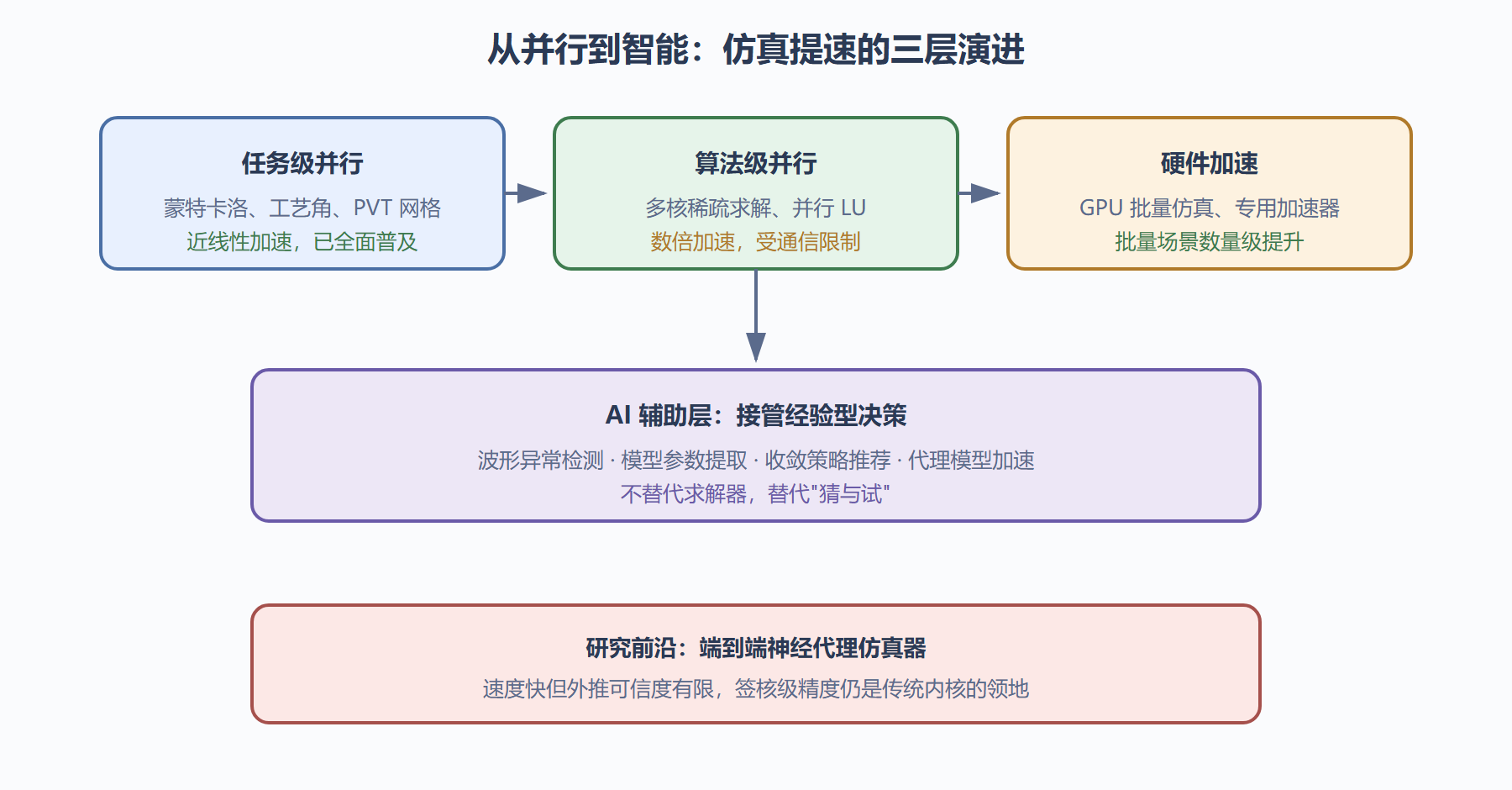

图：仿真任务的三层并行与 AI 接管路径

AI 的已落地与仍在前沿

判断 AI 应用成熟度有个简单标尺：它替代的是重复劳动还是物理定律。已经实用的都在前者。波形异常检测：训练模型盯住海量仿真波形，自动标记振铃、非单调与疑似收敛假象，等于给每个工程师配了一位不知疲倦的助手。参数提取辅助：从测量数据反提模型参数是建模工程师最耗时的手艺，优化算法与机器学习的混合方案已把周级工作压到天级。收敛策略推荐：分析网表拓扑与历史日志，预判收敛难点并推荐 .OPTIONS 配置——第 6 章的决策树，正在被编码成算法。代理模型：用神经网络学习慢电路的输入输出映射，系统级验证时以千倍速度替代原电路，适合方案探索阶段的粗筛。

仍在前沿的是"替代求解器"本身：端到端的神经仿真器承诺了极快推理，但物理一致性（基尔霍夫定律是否严格满足）与外推可信度（没见过的工况会不会胡说）尚无法满足签核要求。务实的判断是：AI 会越来越深地接管"怎么算"与"算哪里"，而"算得对不对"的最后裁决权仍在数值求解器与验证纪律手里——这也是为什么第 6 章的功夫不会过时。

💡 给个人学习者的技能规划建议：把"重复操作"类技能（背选项、手动批量跑、手工比对波形）有意识地进行自动化改造——写脚本、用 .MEASURE、接 AI 工具；把"判断"类技能（工作点直觉、收敛归因、精度验证）刻意深耕。前者正在贬值，后者正在升值，这条分化线十年内不会逆转。

本节要点回顾

• 三类瓶颈三层解：任务并行白捡、算法并行有限、硬件加速看场景，收益依次递增。
• 并行机会排序：蒙特卡洛最先受益，单电路瞬态最顽固——因果依赖是并行的天敌。
• AI 的分界线：替代重复劳动已实用，替代物理求解仍在前沿。
• 技能保值策略：自动化重复操作，深耕判断力，分化线清晰可见。

工具的智能与弹性讲完了，最后一节看工作流的容器化与云端化——仿真器正在从"一台软件"变成"一种服务"。

问题：机器学习能替代 SPICE 内核吗

短期内不能，长期也未必以"替代"的形式出现。内核的价值不只是算出电压电流，还包括严格满足基尔霍夫定律、在任何工况下给出可解释的收敛行为——这些恰是数据驱动模型的软肋。更可能的图景是分工：粗筛与探索交给训练好的代理模型，速度换取设计空间的快速扫描；定案与签核回到数值内核，用精度与可解释性兜底。替代叙事不如协作叙事符合工程现实。

问题：AI 推荐的收敛配置可信吗

把它当"有据可依的起点"，而不是"标准答案"。推荐系统的原理是从历史案例里学模式：这类拓扑常用这组参数、这种报错对应这种策略。它给的建议在分布内工况相当靠谱，遇到新颖电路则可能一本正经地给出不适配方。使用姿势与对待资深同事建议一致：采纳为初值，按第 6 章的纪律验证，一次只采纳一条。

问题：仿真数据的所有权与保密怎么处理

这不是技术细节而是合同问题，但工程师需要看懂关键条款：模型卡与设计数据上传到哪、存储在哪个法域、谁有权用于训练。行业趋势是"数据不出域、模型来适配"：本地保留数据，云侧只提供算力与脱敏后的模式库。个人学习者的相关习惯也很重要——别把带公司前缀的网表和工艺库上传到公开环境，这个纪律在任何时代都成立。

问题：想入门仿真方向的 AI 应用，路径是什么

先补仿真，再补数据，最后补模型。仿真是领域根基，不懂收敛与精度的人无法定义"AI 算对了没有"；数据能力是中间层，会清洗仿真日志、构造特征、组织训练集的人是行业稀缺品；模型训练反而是最后一步，现成框架足够用。三段路径里，第一段正是本书的全部内容——这也解释了为什么 EDA 厂商招 AI 方向的工程师时，仍然偏爱电路功底扎实的候选人。

趋势观察练习

给自己安排一个半年度观察任务：挑一两个仿真方向的技术发布渠道，跟踪 AI 与硬件加速相关动态，用固定的三问过滤——它替代的是重复劳动还是物理求解、加速比是在什么任务口径下测的、数据的边界条款是什么。坚持半年，你会形成对这类消息的独立判断力，不再被"数量级提速"的宣传语带着走。判断力是这一章真正想交付的东西。
