本节摘要：保存 Shader Graph 时，编辑器把节点图翻译成 HLSL 代码再编译成 GPU 可执行程序。本节带你看懂生成代码的骨架结构，建立"节点 = 函数片段"的映射直觉，并解释为什么改图要重新保存、而改属性值不用。

为什么要看代码

有人会说："既然可视化工具就是为了不写代码，为什么还要看代码？"因为这个映射关系是你后面所有疑难杂症的诊断器。图连不出来报错时，错误信息给的是代码行号；性能出问题时，分析器报的是函数名；跨管线移植出问题时，差异藏在管线宏里。不需要会写，只需要能认——这一节的目标就是"认得出"。

生成物在哪里、长什么样

保存 1.2 节的图后，展开项目窗口里图资产旁边的小三角，你会看到 Unity 自动生成的材质文件。图资产本身是一个描述节点连接的序列化文件，真正的着色器代码在编译产物里。想看代码，选中图资产后在检查器里能看到对应的着色器引用；更实用的办法是记住这个等价关系，然后直接读下面这段——它是渐变图编译结果的核心片段，做了简化注释：

// 每个顶点执行一次：把模型空间位置变换到裁剪空间
Attributes vert(Attributes input)
{
    VertexDescription desc = VertexDescriptionFunction(input); // Vertex 块的内容
    output.positionCS = TransformObjectToHClip(desc.Position); // 变换到裁剪空间
    output.uv        = input.uv;                              // UV 原样传下去等插值
    return output;
}

// 每个像素执行一次：算出这个像素的最终颜色
half4 frag(Varyings input) : SV_Target
{
    FragmentDescription desc = FragmentDescriptionFunction(input); // Fragment 块的内容
    return desc.BaseColor; // 渐变图里就是 Lerp 的结果
}
​

看出结构了吗？你在 Shader Graph 里连的所有东西，最终被装进两个函数：VertexDescriptionFunction 与 FragmentDescriptionFunction。你在画布上拖的每个节点，展开后就是函数体里的几行算式。比如渐变图里那个 Lerp，展开后大致是 lerp(A, B, T)——节点名、HLSL 函数名、图形学教材里的公式，三者是同一个东西的三张脸。

节点图是怎么变成代码的

编译分四步。第一步是拓扑排序：编辑器从主栈块的每个输入端口往回走，把依赖的节点排成"先算谁后算谁"的顺序，这也解释了为什么图里不能存在循环连线——代码里没法表达"先有结果才有输入"的逻辑。第二步是代码生成：每个节点按模板展开成 HLSL 片段，端口连线就是变量传递。第三步是管线适配：同样的片段被套上 URP 或 HDRP 的宏与辅助函数，生成对应变体。第四步是真正的着色器编译，产物交给驱动程序在 GPU 上运行。

这套流程带来两个实际推论。推论一：改图必须重新保存，因为图变了函数体才变；改属性值不用重新保存，比如把材质面板上的颜色从红改成蓝，那只是给函数传了不同的参数，编译产物不变——这就是 Blackboard 属性设计的意义，第 2 章展开。推论二：图里每个节点至少对应一段真实算式，不存在"免费的节点"，某节点声称免费，只是它的算式足够便宜。

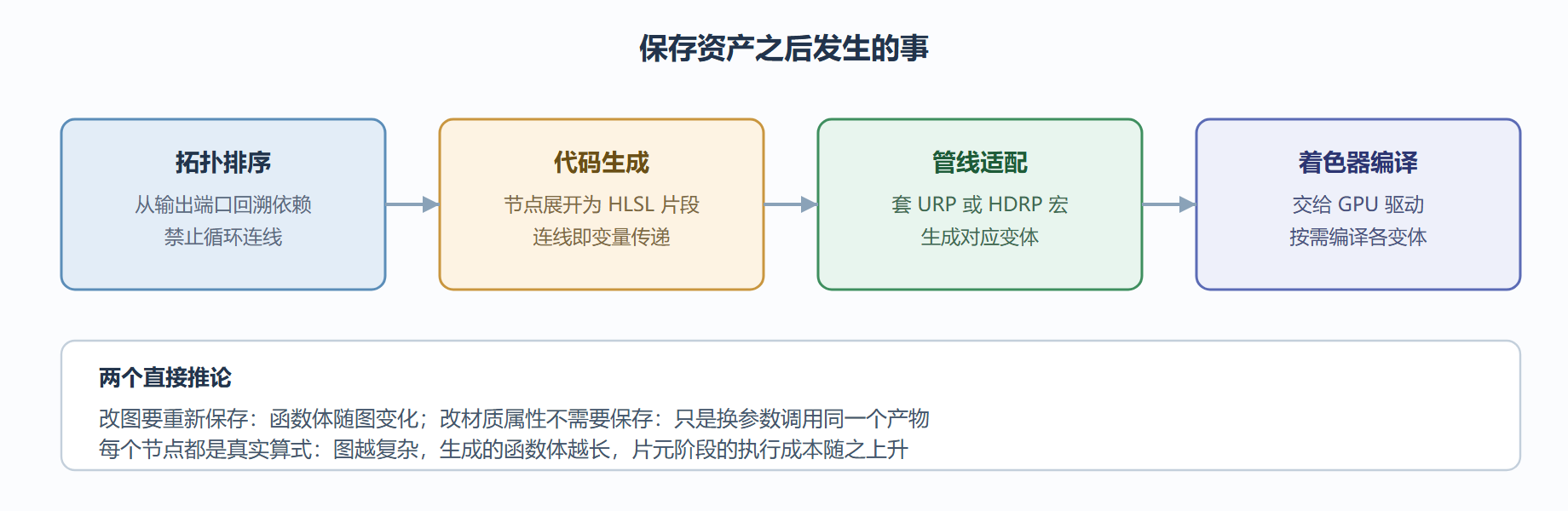

图：从保存到 GPU 执行的四步编译链

读报错的正确姿势

有了映射直觉，报错信息就不再是天书。编译错误最常见的三类：语法类（极少见，多半是 Custom Function 里写错了，第 7 章细说）、类型类（"cannot implicitly convert from float4 to float2"，回到图里检查连线，插一个 Truncate 或 Split 就好）、管线类（"undeclared identifier"，通常是用了当前管线不支持的节点或块，回到 1.1 的管线检查）。看报错先看类型关键词，再回图里找对应节点，这个回路练十次就熟了。

三类报错的具体长相

三类报错各给一个真实样例，见到时能直接对号。语法类：函数未定义、括号不配对，多来自 Custom Function 的签名写错，错误信息带行号。类型类：cannot implicitly convert from float to float4，意思是把一个标量直接连到了四维颜色的端口——回图里给这根线插一个适合的转换节点（比如 Combine 补齐分量）。管线类：undeclared identifier，某个变量或宏在当前管线里不存在，常见于跨管线复制的图——用到 HDRP 专属接口的节点在 URP 里就会这样报。三类错误的处理路径完全不同，先分类再动手，比逐个连线检查快得多。

编译产物的存放与清理

生成的着色器代码由 Unity 统一管理在库缓存里，你不需要也无法直接编辑它们。有两个衍生知识点：其一，删除图资产时，生成的材质与着色器不会自动消失，需要手动清理，否则项目里会残留死引用；其二，图文件的版本冲突解决后，建议手动触发一次全量重编译（右键图资产选重新导入），确保缓存与文件一致——修图后"看起来改了但效果没变"的灵异现象，一半是这个原因。

问题：能不能看到完整的生成代码？

可以但不建议常看。旧版本提供查看生成代码的入口，新版把它藏得更深，且生成的代码被宏与条件编译包裹，可读性一般。更实用的替代是理解映射关系：图里的每个节点在代码里有唯一对应的算式片段，报错信息里的变量名与函数名能反向定位到节点。真要逐行研究生成代码的场合（深度性能分析、跨管线排查），再用导出工具把它落成文件慢慢读。

从这里到 Custom Function

这一节建立的"节点即函数片段"的映射，在 7.2 节会变成实打实的能力：Custom Function 节点要求你按函数签名写 HLSL——那时你会发现，所谓在图里写代码，不过是把你现在"认得出"的函数亲手写出来。1.4 节的读懂，是 7.2 节的写出的一半路程。

本节要点回顾

• 图即函数：Vertex 块与 Fragment 块各自编译成一个函数，节点展开为算式。
• 保存触发编译：改图必须保存；改属性值只是换参数，不需要重编译。
• 循环必报错：数据流图不允许回路，拓扑排序无法处理循环依赖。
• 报错三分类：语法、类型、管线，看关键词回图找节点，别逐行硬读。

到这里，第 1 章的"是什么"已经全部铺垫完。下一章我们进入编辑器内部，把界面五区、Blackboard 属性和主栈块这三件日常工具磨熟——它们是后面所有案例章的操作台面。
