1.3 顶点与片元：一张图里的两条数据流

1.3 顶点与片元：一张图里的两条数据流

本节摘要：一张 Shader Graph 在 GPU 上分两段执行：先对每个顶点跑一遍顶点着色器，再把三角形内部的每个像素交给片元着色器处理。本节用 1.2 节的渐变图做实验，讲清两个阶段各自执行多少次、拿到什么数据、为什么 UV 动画和水面波动的连法完全不同。

先看一个现象

把 1.2 节的渐变图打开，做一个小实验：把 Lerp 的 T 输入从 UV 的 G 换成一个 Time 节点的输出（暂时不管 Time 是什么，就当它是一个不断变大的数）。保存后预览球从上到下整体变色，而不是出现"扫描线"式的局部变化。这个现象背后就是本节要讲的结构：你的图被完整执行了两遍——一遍按顶点，一遍按像素，两遍看到的"世界"不一样。

顶点阶段：跑在三角形角上

GPU 渲染一个模型，最先拿到的是顶点数组：每个顶点有位置、法线、UV 坐标、顶点色这些属性。顶点着色器的任务是对每个顶点执行一次你的图（或图中被标记进顶点阶段的部分），输出"这个顶点最终投影到屏幕哪个位置、携带哪些插值数据"。一个立方体只有二十来个顶点，一颗几万面的角色模型可能有几万个顶点——所以顶点阶段的执行次数在几千到几十万这个量级。

在 Shader Graph 里，主栈里有一个独立的"顶点"（Vertex）块，里面是 Position（顶点位置）、Normal（法线）这类输入端口。你连进去的任何计算只影响顶点，片元阶段的图可以完全不知道它。第 6 章的水面案例就是把正弦波接进 Position 端口让网格起伏，就是这个端口的用法。

片元阶段：跑在每个像素上

三角形被投影到屏幕后，GPU 把它覆盖到的每个像素都喂给片元着色器执行一遍。注意执行次数的量级变了：一个占屏四分之一的角色，在 1080p 下可能就是五十万个像素各自执行一遍你的图。这就是为什么两个输入完全一样的节点，放的位置不同、成本可能差出三个数量级——顶点阶段算一次省几万次，片元阶段算一次就是几万次乘法。

1.2 节的渐变色就是片元阶段干的事：UV 坐标在每个像素上不一样（左下角是零，右上角是一），Split 出来的 G 值逐像素变化，Lerp 按各自的 G 值混出不同颜色。数据从顶点流到片元的桥梁叫"插值"：顶点阶段的 UV 值只有顶点上有，但三角形内部的像素拿到的是相邻顶点 UV 的线性插值结果——这是 GPU 光栅化阶段免费帮你做的。

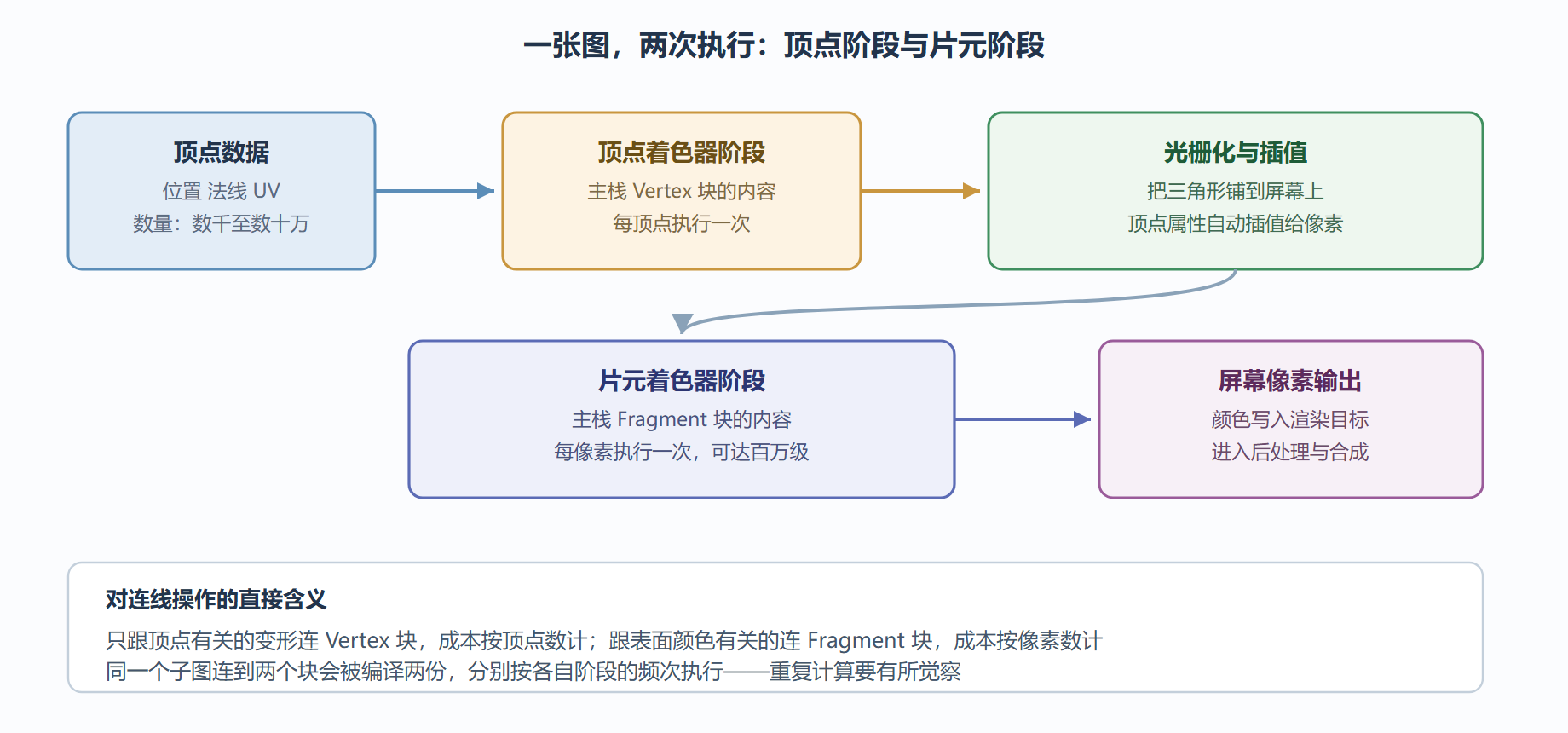

图：从顶点数组到屏幕像素的两段执行流

用渐变图验证两阶段

三个实验，每个都只动一根线。实验一：把 UV 节点直接接到 Vertex 块的 Position 端口——类型不匹配会报错，说明顶点块对输入类型有明确约束，也提醒你两个块的"接口"不同。实验二：把 Tiling And Offset（暂时只用它的默认参数）接在 UV 和 Split 之间，渐变条纹数量变化，这发生在片元阶段。实验三：新增一个"Position"节点（世界空间），拆出它的 Y 通道接到 Lerp 的 T 上——渐变变成"按世界高度"而不是"按模型表面"，因为 Position 节点给的是每个像素对应的世界坐标。三个实验做完，你对"数据从哪来、在哪算"就有了手感。

插值的数字例子

插值值得用具体数字走一遍。假设一个三角形三个顶点的 UV 值分别是：顶点甲为 0.2、顶点乙为 0.8、顶点丙为 0.5。三角形正中心那个像素拿到的插值结果是三点数值的平均，约 0.5；靠近甲的像素得到的值偏向 0.2，靠近乙的偏向 0.8。GPU 在光栅化阶段对三角形覆盖的每个像素都做了这样一次"按距离加权平均"，权重由像素在三角形内的相对位置决定。你在片元阶段拿到的每一个 UV、每一个顶点色，都是这种加权平均的结果——这就是为什么渐变永远平滑，不会在两个顶点之间出现断层。

两个阶段的数量级算术

把 1.3 节开头提到的量级落成算术。一颗三万顶点的角色模型，顶点阶段每帧执行三万次你的顶点逻辑；它站在画面里占四分之一的屏幕，在 1080p 分辨率下覆盖约五十一万个像素，片元阶段就要执行五十一万次你的片元逻辑——后者是前者的一百七十倍。再考虑深度测试剔除的部分（被前景挡住的像素通常不会进入片元着色），实际执行数会少一些，但数量级不变。这张算术表解释了两件事：顶点阶段的复杂逻辑没有想象中贵；片元阶段哪怕多一次乘法，乘上五十万也值得掂量。

过绘制：片元成本里的隐形大头

一个像素被反复着色的次数叫过绘制（Overdraw）：一辆车挡着后面的车，被挡部分的像素如果也执行了着色计算，就是浪费。半透明物体是重灾区——它们不能靠深度测试提前剔除，每个覆盖像素都要完整执行。排查办法是场景视图着色模式切到过绘制可视化：画面越亮红的区域，像素被画的次数越多。UI 后面的半透明面板、叠加的透明光效聚集处，通常红得发光。

两条流的"汇率"：从顶点到像素的数据预算

顶点阶段往片元阶段传数据不是免费的——每个顶点输出的每一组属性（UV、顶点色、自定义插值）都会在三角形之间逐像素插值并占用带宽。这引出一个预算意识：顶点阶段往下游传多少数据，等于给每个像素发多少"行李"。实践含义有两条：能靠 UV 与贴图表达的数据，优先走贴图采样而不是顶点色传递；顶点阶段算好的结果如果逐像素都需要（比如按高度的渐变系数），提前在顶点算好再插值，比片元阶段逐像素重算便宜——插值是 GPU 免费的，逐像素重算不是。这个"把计算上提到顶点"的思路，是两条流水线之间最重要的省钱通道。

问题：为什么有的效果必须放在顶点阶段，放片元阶段就错了？

判断标准是"变化的空间尺度"。水面起伏改变的是几何形状本身——片元阶段只决定像素颜色，动不了几何，物理上就放不进去。而菲涅尔边缘光逐像素依赖视角，顶点插值的精度不够细腻，放在片元才平滑。一句话总结：动形状的进顶点，动颜色的进片元，两者都要的（描边的宽度与颜色）就两头各放一半——5.2 节的描边正是这样拆的。

本节要点回顾

• 两段执行：顶点阶段按顶点跑，片元阶段按像素跑，量级差三个数量级。
• 插值免费：顶点属性到像素的插值是 GPU 自动做的，UV 渐变就是这么来的。
• 块即接口：Vertex 块管变形，Fragment 块管颜色，连错块效果与成本都不对。
• 位置即成本：同样的计算放在顶点阶段便宜，放在片元阶段昂贵，第 8 章会量化。

理解了两条数据流，下一节我们看这张图保存之后到底变成了什么——读一点生成的 HLSL 代码，把"图"和"程序"在脑子里对上号。
