5.3 完整案例：全息扫描效果

5.3 完整案例：全息扫描效果

本节摘要：全息效果由三个要素叠加：菲涅尔边缘光、随时间上移的扫描线、亮度闪烁。本案例把它们全部搭在一张透明 Unlit 图里，三个强度各自做成属性，最后讨论与泛光后处理的配合及透明渲染顺序的坑。

案例背景与效果拆解

科幻界面里常见的那种半透明、带流动扫描线的人形或物件投影，拆开看只有三件事：物体大部分区域半透明；轮廓边缘比中间亮（体积感来源）；有一圈亮线从下往上扫过（能量感来源），外加整体的轻微闪烁。三件事分别对应我们已经练过的三样东西：透明输出、菲涅尔链、Time 驱动的函数动画。这个案例是"用旧零件拼新效果"的典型——没有新节点，只有新组合。

骨架版：三要素节点链

新建 Unlit 图，先在图形设置里把表面选项设为 Transparent（透明），并把材质表面选项里的混合模式确认为 Alpha 混合——不设置的话 Alpha 输出没有消费方（2.3 节的透明三件套在此正式上场）。

要素一：菲涅尔边缘。 3.1 节的链原样搬入：Normal Vector 与 View Direction 做 Dot Product，One Minus 取反，Power 取幂（指数默认 3）。这次不接 Base Color，而是接进 Base Color 与 Alpha 两处——边缘既变亮又变得更不透明，这是全息"边缘更实"观感的来源。

要素二：扫描线。 Position 节点（Object 空间）拆出 Y 分量；Time 节点输出乘速度属性 ScanSpeed 后取 Sine 的小数部分（节点是 Fraction，把连续增长的数变成零到一循环），得到一个零到一来回循环的扫描高度；两者相减取绝对值（节点 Absolute），接 Smoothstep（Edge1 设 0.02、Edge2 设 0.0），得到一条随时间上下往复的窄亮带；乘一个扫描亮度属性后叠加到 Base Color。

要素三：闪烁。 Time 的 Sine Time 输出加一后乘 0.15（节点 Multiply 与 Add），得到 0.15 到 0.35 缓慢摆动的亮度系数，整体乘到 Base Color 上——透明物体的亮度轻微波动比大幅波动更像能量体。

三路合流的输出接 Base Color 与 Alpha，Emission 端口同样接这份颜色（保底让它在无泛光环境下也偏亮）。节点总量约十五个，建议按三个要素用分组框圈好——2.1 节的画布规范第一次体现价值。

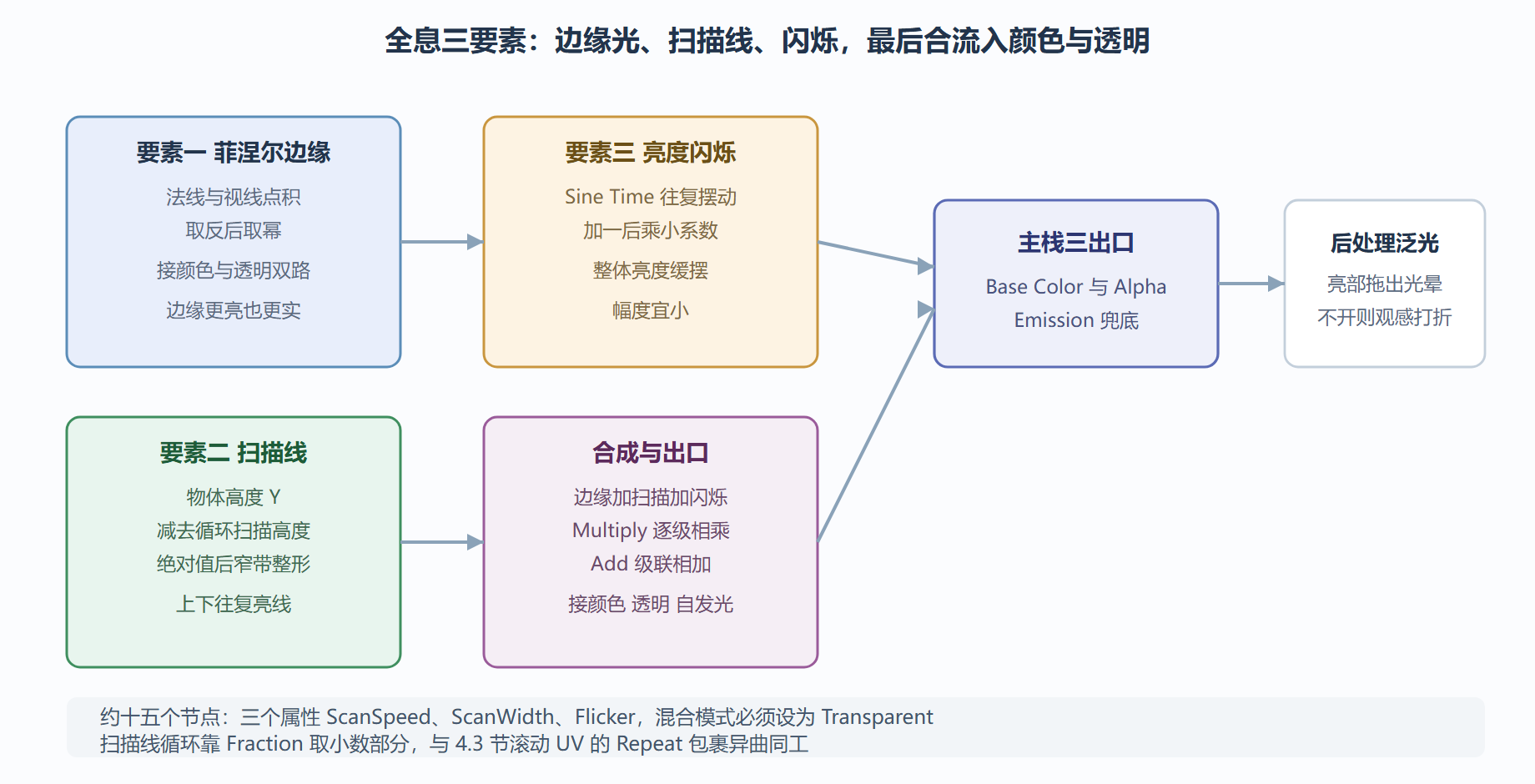

图：全息效果三要素的节点结构总览

完整版：参数组与扫描方向

把三个要素的关键参数全部做成属性：ScanSpeed（扫描速度）、ScanWidth（窄带宽度，接 Smoothstep 的两个 Edge 间距）、Flicker（闪烁幅度）、HoloColor（全息色）。材质面板上的参数组就是全息效果的"遥控器"：扫描慢而带宽是柔和的医疗投影，扫描快而带窄是紧张的战况回放，一个材质实例改属性就能切换气质。

扫描方向反转：把 Position 拆出的 Y 与扫描高度相减的方向反过来，扫描线就从上往下走；想两条扫描线交错，把 Time 乘 2 后取小数部分再算一遍，两路扫描相加即可——能量过载的视觉语言。整体透明度：再加一个 Opacity 属性乘到 Alpha 上，让同一种全息能表现"信号强弱"，脚本侧按距离衰减这个值，物体走近才显形——潜行类游戏里敌人投影的常见做法。

两个工程坑与解法

坑一：全息物体重叠时透明排序错乱。 透明物体之间谁画在前谁画在后，由渲染器按距离排序决定，两个全息体交叠时可能出现"应该在前面的被画在后面"。轻量解法：项目设置里把透明排序模式改为按视角稳定排序，或让美术避免全息体大面积交叠摆放；彻底解法涉及渲染队列定制，超出本册范围，先知道成因即可。

坑二：泛光把画面拉爆。 全息亮度叠了三层，配合高强度泛光很容易整块过曝。原则是：泛光强度与全息亮度调一个就行，两个都拉满必然白成一片。调参顺序建议先定泛光强度（全局），再回头收全息的 Emission 亮度。

💡 全息是检验前三章功底的试金石：点积（边缘）、Fraction（循环）、Smoothstep（窄带）、属性暴露（遥控器）各就各位。如果某一路的效果出不来，回到对应章节的实验图单独验证那一段，比整链排查快得多。

扫描线的数学核对

把扫描线链的输出范围核一遍，确认每一步都在预期区间。Fraction 输出零到一循环；Position 的 Y 在物体空间里通常是负二分之一到正二分之一（模型原点居中时），乘二后变成负一到一；相减取绝对值后，输出零到二——所以 Smoothstep 的 Edge2 取 0.02 时，窄带宽度实际是输出区间的百分之一，对应物体上的窄亮线。这个核对的价值：当扫描线"太宽"或"扫不满"时，你能在纸上判断该调哪个参数，而不是在节点间乱试。数值范围的核对习惯，是第 3 章手算训练的直接收益。

问题：全息效果在移动端泛光很吃性能吗？

泛光本身是全屏后处理，成本与分辨率挂钩而与全息图无关。移动端的取舍：降低泛光的分辨率档位（URP 泛光设置里有降采样选项），或降低泛光强度依赖 Emission 直接亮度。另一个思路是"假泛光"：把菲涅尔边缘的亮度直接拉高，不靠泛光也有一圈亮边——观感打折但零后处理成本，低端机适配的常见替代。

与溶解案例的组合可能

全息与溶解的机制天然兼容：把 5.3 节的 Alpha 输出改由 6.4 节的溶解距离场驱动，全息体就能"信号中断式地碎裂消失"。两个案例组合时注意透明路线冲突：全息是混合路线、溶解默认裁剪路线，同图混用需要在图形设置里权衡（裁剪保留则消散边缘硬朗，换成混合则软化）。这个组合留作第 7 章封装后的练习题——两个 Sub Graph 叠加，正是组件化的用武之地。

案例三问的答案

用第 5 章开头的三问复盘本案例：轮廓不变（颜色路线）；亮度与透明度在变（片元阶段）；没有"被挡住不显示"的需求（不需要裁剪）。三问全指颜色路线，与实际做法一致。给每个案例补这个复盘动作，三问的判断力就是这样一台一台案例喂出来的。

本节要点回顾

• 三要素结构清晰：边缘光定体积、扫描线定能量、闪烁定活性，各自独立可调。
• 边缘接双路：菲涅尔同时喂颜色与透明，是"边缘更实"观感的关键。
• 透明排序有坑：交叠的透明物体排序由渲染器决定，先知成因再谈对策。
• 泛光只调一处：全局泛光与材质亮度二选一调满，避免过曝。

两个完整案例到手。下一章进入动态效果的最后拼图：透明混合的完整机制、噪声驱动的溶解、以及顶点动画撑起来的水面——三个案例之后，你在项目里遇到的效果需求基本都有对应的"零件图纸"了。
