7.4 工程实现与案例：从算法到装置

7.4 工程实现与案例：从算法到装置

本节摘要：控制算法落成可靠装置要走完传感器与执行器选型、控制器硬件平台选择、软件分层架构、安全联锁设计与投运验收的完整链条。本节给出这条链条的决策要点，并复盘一个过程工业回路与一个运动控制系统的真实投运案例。

承接全册：前六章与本章前三节交付的是算法，本节把它们装进工程外壳——这一步做不好，再漂亮的算法也只是仿真的宠物。

一、感知与执行：回路的两只手

传感器选型五问：量程（被控量波动区间加余量）、精度与分辨率（按控制精度的十分之一取，呼应 6.2 节量化账）、动态响应（传感器时间常数小于对象十分之一，否则它就是环路里最慢的环节）、环境适应（温漂、振动、防护等级）、信号体制（模拟电流环抗干扰优于电压信号，现场总线进一步省线缆）。执行器选型同理，但多一条生死项：失效模式——调节阀失气开还是失气关，直接决定联锁逻辑设计。这两只手任何一只选错，控制器再聪明也没戏——现场七成的"控制问题"最后查出来是仪表问题。

硬件平台三选一：PLC，确定性强、梯形图生态、扫描周期毫秒级，逻辑联锁与中速回路的霸主；DCS，过程工业标配，回路控制功能块化、冗余成熟，适合上百回路的大装置；嵌入式与工控机，跑复杂算法（MPC、自适应、视觉伺服）的自由度最大，实时性靠实时操作系统或现场可编程门阵列保障。选型判据朴素：回路数量与扫描周期、算法复杂度、安全等级认证要求。

二、软件分层：一个能长期维护的骨架

可靠的控制软件几乎都长成分层骨架：接口层（模数转换、信号滤波、标定换算）、控制层（本册全部算法的宿主，任务按采样周期分级调度）、监控层（趋势记录、报警管理、人机界面）、协调层（配方、批次、优化设定）。任务调度的纪律是第六章节拍纪律的放大版：1 毫秒级任务只做快回路输出；100 毫秒级任务算慢回路与监控；秒级任务管记录与统计——慢任务里绝不干快活。用伪代码给出数字回路的骨架：

任务1ms:                      % 高优先级定时中断
    读入 y_raw; y = 标定(y_raw);
    e = r - y;
    du = Kp*(e-e1) + Ki*Ts*e + Kd/Ts*(e-2*e1+e2);
    u = u_prev + du;
    u = 限幅(u, uMin, uMax);          % 输出限幅
    if 饱和且同号(e): 跳过积分累加    % 遇限回差抗饱和
    输出(u); 保存 e2=e1; e1=e;
任务100ms:                    % 低优先级
    趋势记录; 报警判定; 参数在线更新（双缓冲，避免读到一半）
​

细节里两条最值钱：参数在线修改用双缓冲（写完整组再原子切换，防读到半新半旧的参数组）；所有浮点运算防呆（除零夹紧、NaN 检测进安全值），嵌入式浮点异常不会抛异常、只会给毒值。

三、安全联锁：最后的闸门

控制与安全必须物理分立：基本过程控制系统的职责是调节，安全仪表系统的职责是兜底，两套传感器、两套控制器、两套执行路径，安全侧按 SIL 等级认证、多数表决（二取一、三取二）运行。联锁逻辑设计的标准动作是做风险分析（事故树），对每个危险场景定义触发条件与安全动作。典型如加热炉：炉膛温度高二取一报警、高三取二切断燃料阀（失电关型）、同时吹扫。联锁动作后禁止自动复位——人工确认现场安全后手动复位，这条铁律挡住了无数二次事故。

投运验收流程分五步：回路检查（接线与信号核对）加单点测试（传感器逐台加信号核对显示）、冷态调试（执行器手动全行程、限位与失灵模式确认）、开环测试（控制器输出手动模式小扰动，核对对象响应方向与增益量级）、闭环投运（小设定阶跃，对照设计指标）、再整定与文档归档（参数表、趋势样张、验收单）。每一步都有签字，出事后能追溯。

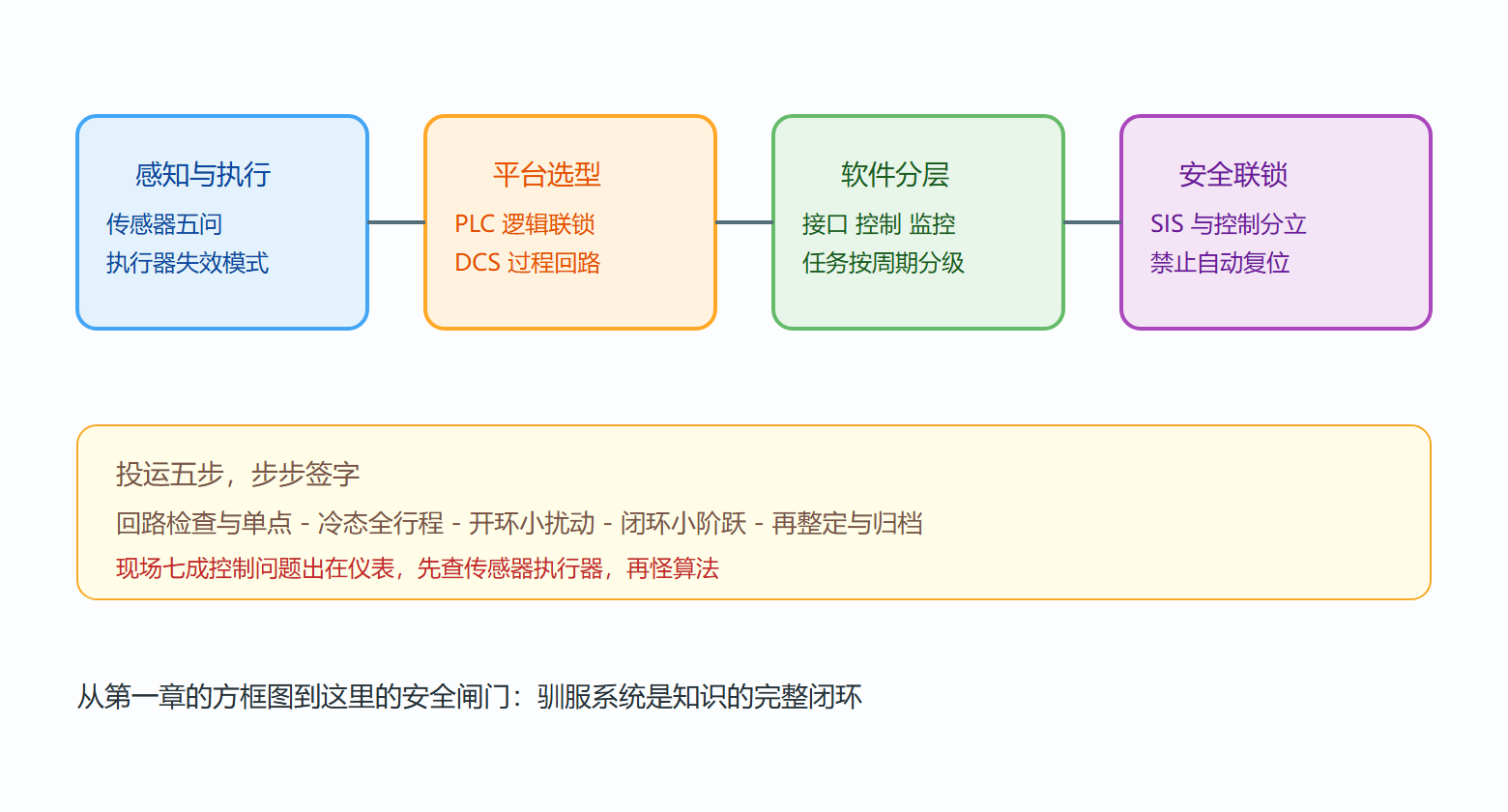

图 控制系统投运流水线

四、两个案例复盘

案例一：精馏塔塔釜温度。 背景是塔釜温度靠再沸器蒸汽阀调节，对象大滞后（时间常数二十分钟、纯延迟三分钟），原 PI 回路超调大、常在冬天负荷下振荡。操作：辨识得 FOPDT 模型（增益、延迟按阶跃数据拟合），因延迟占比较大改用 Smith 预估补偿加 PI 结构；蒸汽压力波动为主要扰动，加压力前馈。结果：超调从百分之十几降到百分之三，冬季工况不再振荡。解读：大延迟对象的正解是"补偿延迟或预测未来"，硬调增益是在错误层面使劲。变式：若延迟再大、耦合再强（多塔串联），升级 MPC，约束写进优化——正是 7.1 节的主场。

案例二：贴片机横梁伺服。 背景是横梁质量大、要求定位时间一百五十毫秒内、无超调。操作：辨识得二阶模型加柔性谐振（八百赫兹处谐振峰）；前馈加速度加速度双重补偿（理论无跟踪延迟），反馈用陷波滤波器压制谐振后再配高带宽 PD；光栅尺信号加自适应滤波抑振纹。结果：定位一百三十毫秒、无可见超调、长时间运行无累积偏移。解读：运动控制的配方是"前馈干粗活、反馈只兜底"，带宽被谐振限死时就先治谐振再谈带宽。变式：负载变化大的场景（换型号刀具），前馈增益表按型号调度，思路与 7.3 节模糊调度同宗。

五、手记收官

七章走完，把全册的驯服心法收拢成四句话：建不了好模型就别谈设计（第一、二章）；每个参数都要知道它在搬哪根极点（第三、四章）；对模型之外的现实保持敬畏（第五、六章）；算法只占成品的一半，另一半在工程链条里（本章）。调试台上的手感由此而来——愿你接手的下一个系统，早日收敛。

五、调试日志：现场排障的顺序表

投运后出问题，按固定顺序排查能少走弯路。第一查仪表回路：传感器读数对不对、接线有没有松动、标定有没有漂——七成现场问题的答案在这里。第二查执行器：手动给信号看行程、听声音、测电流，阀卡涩与电机缺相都属此类。第三查信号链：隔离器、模数模块、滤波参数，接地干扰常伪装成"随机振荡"。第四才轮到控制参数：此时再谈整定与算法升级。用一段伪代码固化这个顺序：

function 排障(alarm)
    if 传感器自检失败 or 读数超物理范围: 处理仪表; return; end
    if 手动模式执行器无响应: 处理执行器; return; end
    if 断开回路后干扰信号仍存在: 处理接地与屏蔽; return; end
    采集趋势数据; 对照设计指标; 再整定或升级算法;
    记录归档: 时间 现象 处置 复盘;
end
​

排查顺序本身就是工程经验的沉淀——先怀疑便宜的、好查的，后怀疑昂贵的、难改的。

本节要点回顾

• 两只手优先：传感器分辨率取控制精度十分之一，执行器失效模式定联锁方向，先查仪表再怪算法；
• 平台三分：PLC 管逻辑、DCS 管回路、嵌入式管复杂算法，按周期与安全等级选；
• 软件骨架：四层结构加周期分级调度，双缓冲改参数、浮点防呆是两条最值钱的细节；
• 安全分立：SIS 与控制物理独立、多数表决、联锁禁止自动复位；
• 投运五步：回路检查、冷态、开环、闭环、归档，步步签字可追溯。
