2.1 标准单元库与反相器契约

2.1 标准单元库与反相器契约

本节摘要：标准单元是数字实现的字母表：同一轨道高度、成套驱动强度、Liberty 时序表、LEF 外形。CMOS 反相器的互补上拉下拉，解释了为何稳态输出被强锚定、动态功耗在翻转时才出现。综合不是从晶体管画起，而是在这本已经被晶圆厂背书的字母表里选字。

本节地图

阅读完本节，你应当能够：

1. 说出标准单元“标准”在高度、模型和可制造性上的三层意思
2. 用反相器说明静态鲁棒、动态延迟与短路能量
3. 解释多驱动、多阈值单元如何服务时序与漏电
4. 判断何时该换单元尺寸、何时该回到 RTL 切拍

一、为什么不从晶体管画芯片

若每个团队从 MOSFET 尺寸开始设计与非门，SoC 日历会以十年计。标准单元把经过工艺认证的版图、接触孔冗余、天线规则做成积木。布局工具只需要把积木卡进等间距的行里，像把不同形状的构件塞进同一规格的船台肋位。

原文把“标准”拆成三重约束。第一，高度统一：电源轨间距相同，常以轨道数称呼库，保证自动放置能无缝拼接。第二，电气模型完备：Liberty 里有输入电容、驱动、延迟随负载与输入转换时间变化的表，还有建立保持。没有这本户籍，STA 是空谈。第三，可制造性内置：DRC 合规的金属、通孔、天线缓解。调用一个两输入与非，调用的是整套制造解，不只是真值表。

于是设计被拆成三个可并行的域：库团队和 Foundry 对单元负责；前端对 RTL 与约束负责；后端对坐标与金属负责。你在综合里选 INVX4 还是 INVX8，是在用库团队已经付过的版图学费。

二、反相器：最小完备契约

NMOS 单独下拉，输入为低时输出悬空，那是逻辑真空。PMOS 单独上拉也对称地残缺。互补结构让任意稳态总有一管强开、一管强关，输出被低阻路径钉在电源或地上。这就是静态鲁棒：噪声要掀翻一个被强驱动的节点，比掀翻浮空节点难得多。

动态则是电容充放电。负载越大、电压越高、翻转越勤，能量越高。翻转瞬间两管可能同时导通一小段，形成短路电流，输入转换越慢，短路窗口越宽。所以库里不只提供最小反相器：慢转换、大负载要用更强的驱动，否则延迟和短路能量一起恶化。

比例也很现实。PMOS 迁移率弱于 NMOS，要拉对称的高低转换，上拉管往往更宽。库已经替你做好一档档比例。你要做的是选档，而不是现场调 W/L。阈值档是另一根旋钮：低阈值快、漏电大；高阈值慢、待机省。同一功能多阈值并存，综合按路径关键与否混插。这不是后处理美化，是字母表本身就有粗细两种字体。

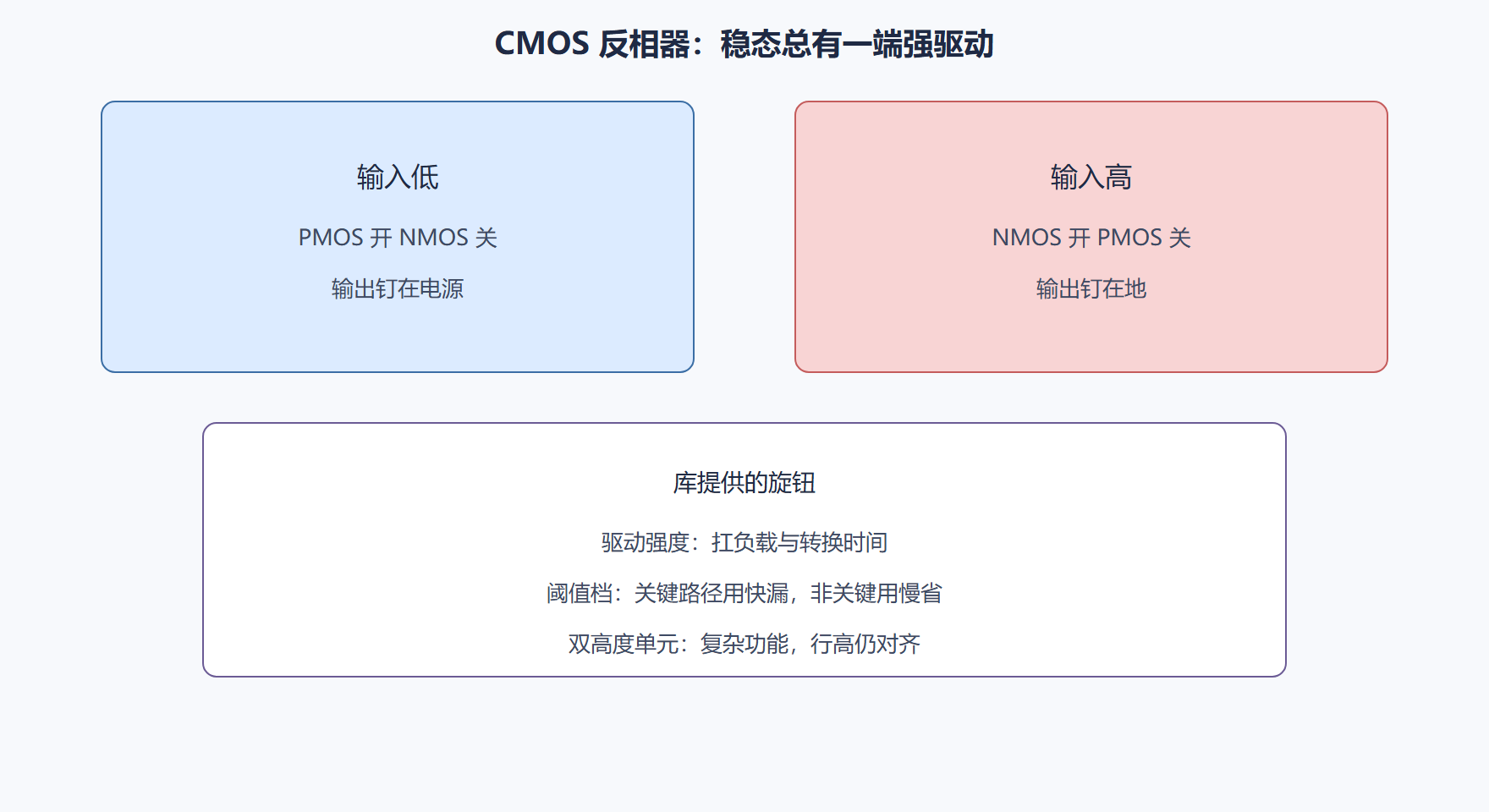

图：反相器互补锚定

三、综合如何“认字”

技术映射把布尔网络覆盖成库里真实存在的单元。a & b | c 可能变成 AND 加 OR，也可能一级 AOI21。覆盖是 NP 难问题，工业工具用启发式在延迟、扇出、面积间走。你能帮的是让表达式扁平，让映射器看见完整云，而不是被无意义层次切开。

扇出优化会插缓冲或复制驱动。这是反相器契约的规模化：没有无穷驱动的门，只有一串按负载搭起来的反相器链。RTL 里一个信号去一百个触发器，综合后你会看见缓冲树，时钟更是专门的树。不要在 RTL 里手搭缓冲树，除非你在做全定制。

多电压域时，库还按电压提供不同 Liberty。同一单元在 0.7 V 和 0.9 V 下延迟不是线性缩放。跨电压必须用电平转换单元，这些单元也在库里，而且往往又慢又胖。规格阶段乱切电压域，会在这里付过路费。

⚠️ 常见坑：在综合脚本里禁止使用整类高阈值单元“为了快”。非关键逻辑全部改低阈值，漏电会在签核功耗里把你打回来，IR Drop 也会更差。
💡 关键直觉：换单元尺寸是微调；周期差一个数量级，要回 RTL 切流水。

ECO 阶段你会更恨库。小改功能若能用相同足迹的单元替换，版图能动得少。库若缺少某驱动档的等价功能，你就得改线。所以“库丰不丰富”是流片后期改错的隐形成本，选型时不要只看逻辑种类。

问题：FPGA 也有标准单元吗？

FPGA 的字母是 LUT、触发器、进位链、块 RAM、DSP。映射目标不同，但“在预制砖上盖房”的哲学相同。不要拿 ASIC 的驱动强度思维去拧 LUT 级数，也不要把 FPGA 的可重配当成 ASIC 签核已经结束。

问题：反相器链延迟能当延迟线修保持吗？

能，但丑。温度电压会让延迟漂，扫描和老化更漂。保持修复优先用工具插入的专用延迟单元，并在签核角复查，不要在 RTL 里堆 # 延迟或一串 inv。

四、选单元时的现场判断

路径报告里若延迟大头在单元本身而不是线，加大驱动或换低阈值才对症。若大头在线，换单元只是给已经很长的金属再加一点驱动，边际很快消失，该回到放置或切拍。看报告要看 cell delay 与 net delay 的列，不要只看总和。

时钟缓冲必须用时钟类单元。普通反相器的上升下降不对称会毁占空比，占空比毁了，半周期路径和 DDR 式采样会一起漂。库里时钟缓冲贵在匹配和屏蔽，不是贵在名字。综合脚本应限制时钟网上的单元类型。

保持修复插入延迟单元时，要指定不要被后续优化吃掉。下一轮面积优化常把“无功能”的延迟链删掉，保持违例复发。这是库与优化器的博弈，要用属性或不要碰的清单钉住，而不是插完就过。

ECO 时优先找相同足迹、相同针脚的替换档。换双高度单元可能逼着一行推开，引起连锁合法化。库是否提供同足迹的阈值和驱动矩阵，决定你后夜改功能的速度。选型 PDK 时把这当问题问供应商，不要只问逻辑种类全不全。

五、库版本与角文件是同一本书

换了一个“更快”的库视图却忘了换对应 LEF，放置按旧外形、时序按新表，签核会在顶层才爆炸。第6章的兼容矩阵在这里落地：综合启动脚本应打印库哈希。哈希与矩阵不一致就退出，不要“先跑着看看”。

反相器链当延迟线修保持，温度一漂延迟跟着漂。专用延迟单元也漂，但库至少给了角表。RTL 里堆反相器更不可控，还可能被优化删掉。保持修复属于物理或约束属性，不属于编码技巧。

教新人认库：打开一个 INV 的 Liberty，指出输入电容、各负载下的延迟表、上升下降不对称。认过一次，就不会再问“为什么同样的非门有十几个名字”。那些名字是驱动与阈值的字体粗细，不是重复劳动。

六、教工具认时钟网

综合脚本限制时钟网上的单元类型，禁止普通反相器混入。上升下降不对称会毁占空比，半周期路径随后失真。启动时打印库哈希，与矩阵比对失败即退出。ECO 只在同足迹矩阵里找替换档，避免双高度连锁合法化。认过 INV 的 Liberty 表，才算认识这本字母表。

打开 Liberty 认三张表：延迟随负载、延迟随输入转换、建立保持。认完再谈“换个更快的门”。更快来自更强驱动或更低阈值，各付电容与漏电。时钟网只用时钟类缓冲，普通反相器的不对称占空比会毁半周期路径。同足迹矩阵决定 ECO 速度，问供应商时把矩阵当问题而不是把逻辑种类当问题。库哈希进综合日志第一行。第一行对不上矩阵，后面所有优化都是在错误字母表里作文。反相器互补锚定提醒你：数字库的字母都建立在稳态强驱动上，浮空和弱驱动不是默认字体。

案例：普通反相器混进时钟网

综合为了面积把时钟干线上的专用缓冲换成普通大驱动反相器。功能角建立勉强过，占空比在快角变成明显不对称，半周期路径保持崩。STA 显示时钟路径上升下降差一截。限制单元类型后恢复。教训：字母表里看起来能完成“非”的字，不一定能当节拍器。认 Liberty 的上升下降表，是认字母表的入门，不是进阶。库哈希第一行对不上的那次构建，后来发现后端还在用旧 LEF，IO 单元顶层金属被摊平，那是第6章的案例，但种子已经在本章的启动脚本里。

再补一条出门检查：综合日志第一行库哈希；时钟网单元类型列表里没有普通 INV；ECO 候选都在同足迹矩阵。三样没有，字母表就还没真正打开。认延迟表时同时看输入转换，慢转换加大短路窗口，只加大驱动可能加重短路。阈值混插按路径关键与否，全低阈值是漏电炸弹。互补锚定提醒：稳态必须被强拉，浮空不是库的默认字。

问题：哪项认不出不许选档？

延迟随负载认不出不许。延迟随转换认不出不许。建立保持表认不出不许。时钟类单元名单认不出不许。同足迹矩阵认不出不许。五认是选档许可证。普通 INV 进时钟网不许。全低阈值不许。库哈希第一行不对不许启动。浮空当默认字不许。字母表没打开就作文，后端会在错误字体里排版一整夜。

温故知新

• 三层标准：行高、Liberty、可制造性，缺一就不能自动放。
• 互补锚定：稳态总有强驱动，这是数字噪声容限的根。
• 档位是字体粗细：驱动与阈值按路径关键与否混排。
• AOI 一类复合门：映射器的活，前端提供扁平布尔云。
• 电压域有过路费：电平转换单元又慢又胖。
• 大改回 RTL：单元换档救不了少一拍的预算。

行高决定轨道数，轨道数决定布线器能从单元头顶挤过几根信号。换更高驱动往往换更宽足迹，旁边轨道被占满时，加大单元会逼出绕线，延迟不降反升。选档位时要同时看 Liberty 的延时表和 LEF 的宽度，只看延迟列会把拥塞买回来。

下一节把字母表放进约束考场：时钟、延迟、例外、重定时，网表从这里诞生。
