3.1 布局布线与时钟树

3.1 布局布线与时钟树

本节摘要：后端把网表变成 GDS 坐标。布图规划决定 IP、宏、IO 与电源骨架；放置给每个标准单元一个合法站点；时钟树综合把理想时钟变成带延迟和偏斜的真实树；全局与详细布线在金属层上兑现连接。闭环是：布完就提取，提取完就分析，分析完打回放置或 CTS。布尔代数在这里让位给 RC 与拥塞。

读前必看

阅读完本节，你应当能够：

1. 按顺序说出 floorplan、placement、CTS、route、extract
2. 解释电源环、条带、轨如何分层降阻
3. 说明时钟树在偏斜、插入延迟与功耗之间的拉扯
4. 判断负裕量该回放置、CTS 还是 RTL

一、不是流水线，是闭环

原文把后端写成非线性求解：布局、布线、提取、时序功耗完整性分析、再反馈。28 nm 以下，晶体管行为已经离不开三维几何、邻近耦合和工艺波动。一份在理想库延迟下干净的网表，未落地前仍是乌托邦。

布图是战略关口。它不决定每一个与非门的坐标，但决定 CPU、SRAM 宏、PLL、IO 环、测试结构、高速 PHY 的相对位置。DDR 控制器和 PHY 对角放置，线长轻易上毫米，RC 把时序判死刑。电源环被 IO 切碎，局部阻抗跳升，IR Drop 让逻辑翻转不可靠。现代布图还吃时序热点图、功耗密度图、SI 隔离带、DFM 密度模板。探索常用退火或遗传一类启发式，在拥塞与线长之间找能活的点。

电源规划是低阻抗供电网。顶层厚金属做环，中层条带按间距铺网格，底层在单元行里走轨。静态压降与瞬态跌落都要管：同一沿上大量单元翻转，di/dt 在电感上打出电压坑。片上去耦电容是局部电荷池，时间常数要明显短于时钟周期，才能补得上这一坑。具体每平方毫米要多少电容，跟工艺和库走，不要背一个万能数；原则是：热点旁要有池，池到负载的金属不能细成头发。

二、放置：在微观上预判线长

放置质量先天决定线长、时序、拥塞。全局放置把芯片划成粗格子，用连续线长模型推单元群；详细放置把单元卡进行站点，去重叠；再针对关键路径做时序驱动微调。二次分配在十亿级单元上不可精确求解，工业界用分级混合。

拥塞是布线资源的供需。局部要的轨道多于金属能给的，详细布线就会绕、或失败。绕则延迟漂，失败则要拆放置。时序驱动放置会把关键寄存器拉近，但过近可能让保持变差，也可能在热点堆太多时钟负载。功耗驱动会把高活动逻辑打散，却可能拉长关键路径。三角张力：压线长改善建立，可能抬电流密度，电迁移风险上升。

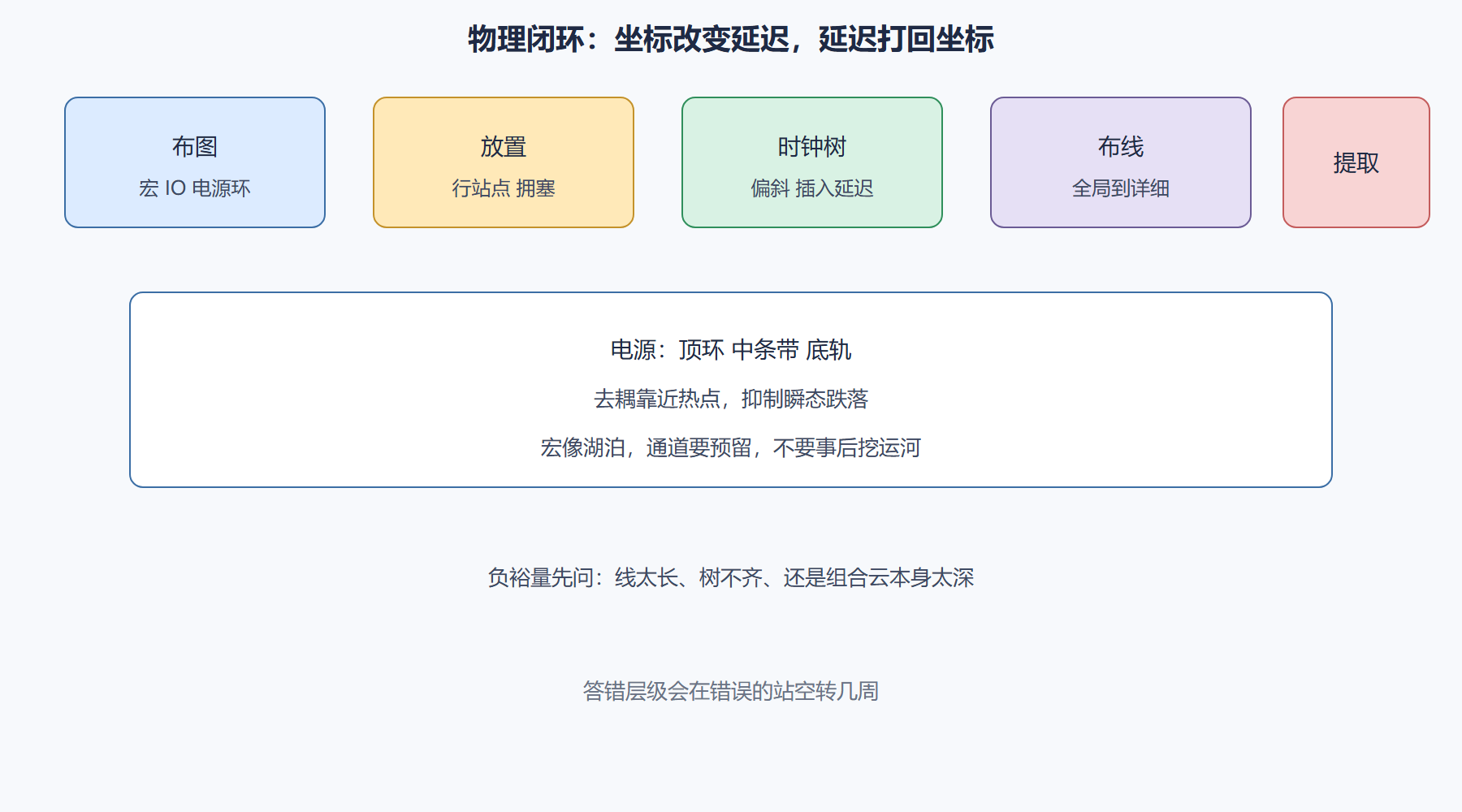

图：Floorplan 到布线闭环

三、时钟树与布线

CTS 前，STA 常把时钟当理想或只扣不确定性。CTS 后，每个叶子有插入延迟，叶子之间有偏斜。树要平衡，也要经得住工艺角：慢角插入延迟涨，快角保持变凶。有用偏斜能救建立，必须在保持角验证。时钟网是芯片上活动因子接近 1 的网络，缓冲级数直接进动态功耗。门控叶子尽量靠近被控寄存器，避免大门控一棵仍狂跳的子树。

全局布线分配资源，详细布线落到轨道与过孔，遵守间距、短线、天线、密度。天线效应：长金属在工艺过程中收集电荷，可能打穿栅，需要跳线或二极管。密度规则来自抛光平坦度，金属太疏太密都要填 dummy。这些在 GDS 检查里出现，不是“画得通就行”。

提取把几何变成 R 和 C，有时带 L。SPEF 喂给 STA。此时若最差负裕量仍负，不要无脑加缓冲：先看路径是不是绕了宏，是不是时钟叶子差了一截，是不是布线挤到高层高阻。原文举例：0.3 ps 级负裕量，问题可能在放置、偏斜、金属层选择或 DRC 意外寄生，而不是 RTL 算错。皮秒级数字随节点而变，这里只借它的方法论：先分类再动手。

⚠️ 常见坑：CTS 前把时序收敛当完成。理想时钟下的正裕量，在真实树插入延迟后可能消失。
💡 关键直觉：每一次物理改动都在改延迟分布。闭环的终点是提取后的报告，不是布线器显示 100% 完成。

问题：多少迭代算正常？

能数清反馈原因就算健康：这一轮为拥塞，下一轮为偏斜。若每一轮都在改互不相关的火，说明约束或 floorplan 基因坏了，该停下来改骨架，而不是通宵自动迭代。

问题：ECO 布线能代替重新放置吗？

小功能补丁可以。大范围负裕量靠 ECO 绕线，金属资源会更碎，SI 更差。大改回放置或回 RTL。

四、一次失败迭代如何写进日志

不要只留“跑完了，WNS 还是负”。写四行：本轮改了什么、拥塞热点是否移动、时钟插入延迟均值和最大偏斜、提取后建立保持各自最差路径是否仍是同一条。路径换了，说明你在打地鼠；路径不换，说明骨架或逻辑深度没动。

宏移动是最贵的手术，应在前两轮决定。第三轮还在旋转 SRAM，说明布图探索不够。标准单元微调可以多轮。CTS 在放置稳定后再认真做，过早 CTS 会在单元大挪移后作废。布线以详细布线违例为零为完成，不是以全局布线估计为零。

电源网格改动要同步 IR。加密条带可能改善压降却抢信号轨道，拥塞上升。去耦电容占用单元站点和金属，过密会把放置挤爆。记录“为了 IR 加了多少电容面积”，避免下一轮又为密度删掉它们。

工具日志里的 DRC 在布线中期可以暂时存在，签核前必须清。把中期违例当正常，容易把真短路拖到最后一夜。层次化后端时，子块签核角要和顶层一致，否则顶层组装会再现“子块绿、系统红”。

五、CTS 前后数字要对得上故事

CTS 前若靠理想时钟把建立做到刚好为零，CTS 后几乎必红。预算里应预留插入延迟差和偏斜。预留多少跟芯片尺寸和时钟频率有关，向有经验的后端要本工艺的经验区间，不要发明一个永恒皮秒数。

有用偏斜写下方向：为哪条建立路径牺牲了哪些保持路径。没有记录的有用偏斜，下一轮 CTS 会“优化”回去，违例复发却找不到犯人。时钟门控下推后，子树电容下降，CTS 缓冲可以减，动态功耗跟着减。这是功耗节在物理上的把手，不要只在 RTL 里门控却在树上留巨大常开缓冲。

详细布线违例为零之后，立刻提取，不要隔夜再提。隔夜若有人改了填充或 ECO，你提取的不是会上讨论的那版。哈希再一次出现。

六、预留偏斜再谈零裕量

理想时钟下把建立做到刚好为零，CTS 后必红。预算预留插入延迟差。有用偏斜写方向与牺牲的保持路径。门控下推后减树上常开缓冲。提取紧跟详细布线完成，填充参数进哈希。子块角与顶层角一致，避免组装再红。

迭代日志四行：改了什么、拥塞是否移动、插入延迟与偏斜、提取后最差路径是否仍同一条。路径换了是打地鼠，不换是骨架或逻辑深度没动。宏旋转只在前两轮。CTS 在放置稳定后认真做。电源加密同步看 IR 与轨道抢夺。去耦面积记账，防止下一轮为密度删电容。DRC 中期可暂存，签核前必须清。层次化子块角与顶层一致。布线完成立刻提取，填充参数进哈希。理想时钟零裕量禁止当作完成标准。有用偏斜必须留下牺牲清单，否则下一轮 CTS 会把你的策略当噪声优化掉。

案例：通宵放置在错误湖泊上

SRAM 放在核心中央，数据通路绕湖两圈。放置器把单元挤在湖岸，拥塞爆，CTS 插入延迟散。三天迭代路径每天换脸。停下来把宏迁到两侧留运河，第一轮提取后最差路径回到乘法云，问题从物理退回第1章拍数，这才是正确分层。电源条带为时序被拆细，IR 热点与时序热点重合。加密条带并加近负载去耦后，电压坑缩小，同一条建立路径转正。日志若只写“又跑了一夜”，没有四行归因，下一夜还会献给错误地形。

再补一条出门检查：纸上运河可指；CTS 后偏斜有数；提取哈希与数据库一致；IR 热点与时序热点叠图。四样没有，闭环没闭。有用偏斜牺牲清单必须存在。门控下推后减常开缓冲。子块角等于顶层角。中期 DRC 可留，签核前清零。迭代四行日志比通宵次数更重要。理想时钟零裕量不当完成。

问题：哪一行日志没有不许开始下一轮？

本轮改动没有不许。拥塞是否移动没有不许。偏斜数字没有不许。提取后是否同一条路径没有不许。四行没有就是通宵消耗。运河不可指不许启动放置。理想时钟零裕量当完成不许。有用偏斜无牺牲清单不许。子块角不一致不许组装。填充参数不进哈希不许提取。闭环的闭，写在这四行里，不写在机器还在跑的自我安慰里。

布局肌肉是四行日志：改了什么、拥塞动了没、偏斜数字、路径还是不是同一条。没有四行不许下一轮。运河不可指不许放置。理想零裕量当完成不许。偏斜无牺牲清单不许。子块角不一致不许组装。填充不进哈希不许提取。通宵不是策略。闭环写在四行里。机器还在跑只是风扇在安慰人，安慰不能当 SPEF。

本节速览

• 闭环：放置-CTS-布线-提取-分析，不是单向流水。
• 布图是骨骼：宏与 PHY 位置决定后头所有优化上限。
• PDN 分层：环、条带、轨加近负载去耦。
• CTS 把时钟变真实：偏斜与插入延迟进入签核。
• 拥塞即延迟：绕线不是免费。
• 负裕量先分类：长线、偏斜、还是逻辑太深。

有用偏斜能把建立裕量从叶子挪到另一组叶子，但保持角必须立刻重跑。偏斜一旦写进时钟树，插入延迟也变了，门控使能检查会跟着变。把 CTS 当“把线接上”处理的人，会在保持角看到一批新红字，误以为布线器坏了。树是时间分配器，不是装饰。

下一节专门看线本身：寄生、串扰、总线与片上网络，互连从背景变成主角。
