4.2 低功耗设计与UPF

4.2 低功耗设计与 UPF

本节摘要：功耗不再是后端补救。动态功耗随电容、电压平方和翻转走；漏电在先进节点可占待机的绝大部分。DVFS、多电压域、时钟门控、多阈值、电源开关构成嵌套旋钮。UPF 把这些意图写成工具能执行的电源契约。本节按“能量与任务是否匹配”来选旋钮，而不是堆技巧名词。

先说结论

阅读完本节，你应当能够：

1. 分开讨论动态与漏电，避免用错药
2. 说明时钟门控插入的 RTL 友好形式
3. 描述多电压与电平转换、隔离单元的代价
4. 把电源意图对应到 UPF 的域、策略与状态

一、能量透镜

原文把低功耗写成四维协同：时间上的 DVFS、空间上的电压域、节奏上的时钟门控、器件上的阈值档。系统把 CPU 从 1.0 V 降到 0.7 V 时，架构要评估缓存变慢是否换来更多缺失，物理要确认该电压下的库视图和漏电是否仍可签。能量是跨层货币。

动态项：活动因子、电容、电压平方、频率。电压是二次项，降压最香，也最容易撞噪声容限。漏电随阈值、温度、电压指数敏感。原文给过工程观察：高性能负载下漏电可占到总功耗的可观比例，待机时更可占绝对多数。数字随产品和节点而变，记住结构即可——待机问题先砍漏电，算力问题先砍翻转与电压。

二、旋钮与代价

时钟门控：寄存器不更新时别让时钟翻。综合识别 if (en) q <= d; 插入专用单元。使能本身要满足建立保持，毛刺会使能变成短脉冲时钟。细粒度省得多、使能网络更重；粗粒度省得少、实现干净。我倾向：数据通路细到字节或字使能，控制 FSM 用模块级门控。

多阈值：关键路径低阈值，其余高阈值。综合和物理都能插。全用低阈值等于买速度送漏电。多电压：模块用不同轨。跨域必须转换电平，隔离单元在关断域边界防止浮空灌电流。电源开关切断整域漏电，唤醒有延迟和浪涌，去耦和序列要设计。DVFS 是时间轴上的电压频率对，需要监控器和稳压器配合，RTL 要允许暂停或气泡。

UPF 不是文档，是电源意图源。它声明域、电源网、策略（隔离、保持、转换）、工作状态。仿真、综合、实现、STA 都应读同一份意图。手在网表里插隔离却不改 UPF，等价和低功耗仿真会对不上。

⚠️ 常见坑：关断一个域却让输出浮空进仍上电的域，轻则漏电，重则损坏输入管。隔离策略不是可选项。
💡 关键直觉：先问这笔能量是否匹配任务。空翻时钟是最冤的税。

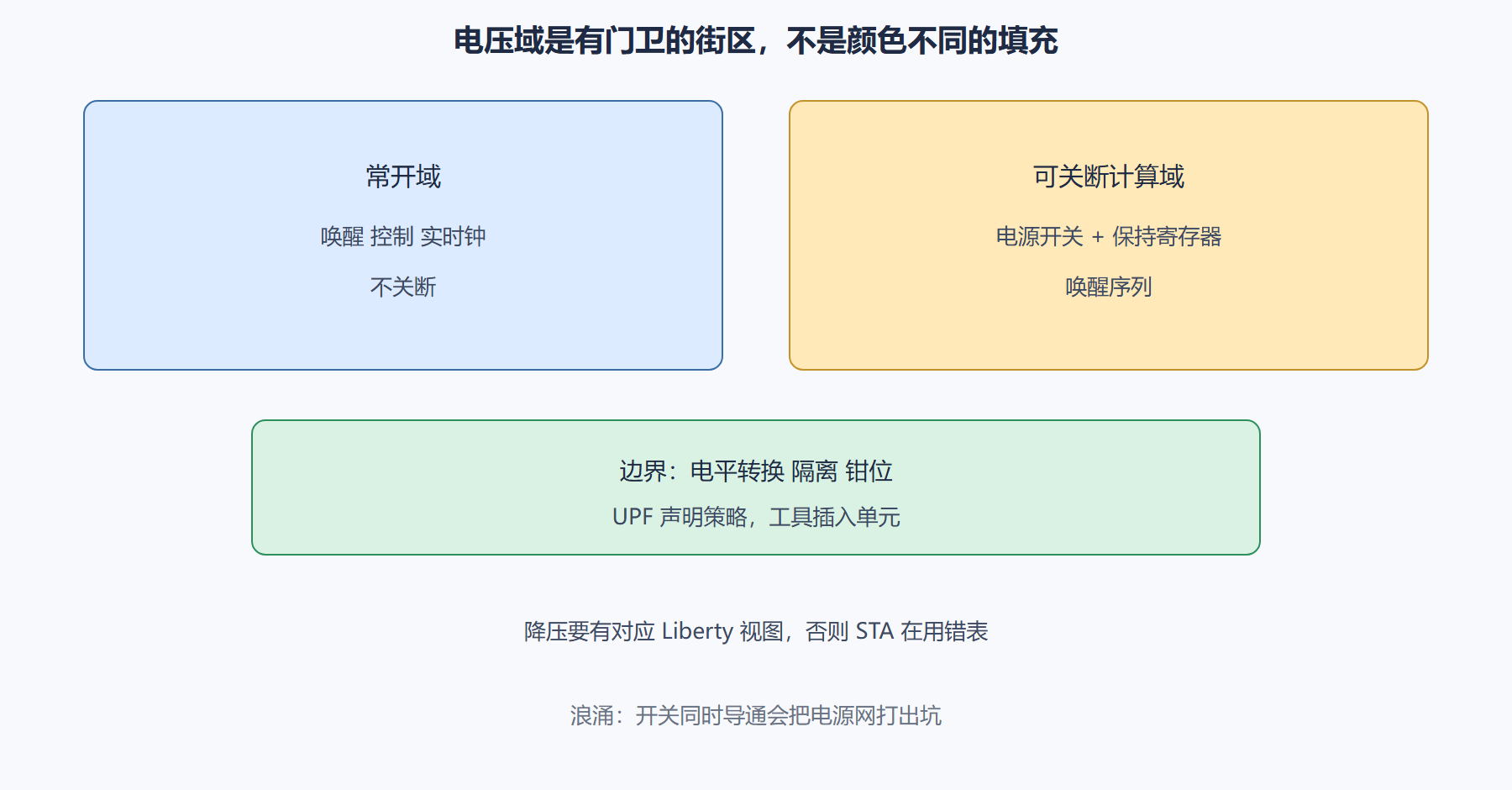

图：多电压域与隔离

三、分析与签核

功耗分析需要活动因子。向量来自仿真或概率估计。没有向量就用默认翻转，报告能看趋势不能签核。IR Drop 把功耗地图变成电压地图，再反馈给 STA 做电压降额。热点既是热问题也是时序问题：温度升漏电升，恶性循环。

操作数隔离：模块停时把输入与成常数，阻止内部云空翻。对组合很深的加速器有效。总线编码见第3章，是互连上的功耗活。

近阈值能把电压压到阈值附近换数量级能量，噪声和变异让数字设计极难签核，属于专项，不是默认低功耗菜单里的下一项。

问题：UPF 谁维护？

与 RTL 同库同审。电源架构师出骨架，模块主填本域端口策略。综合脚本读 UPF，不允许模块私自改网名。

问题：门控会不会让 DFT 失败？

会，若测试模式不强制时钟。DFT 与 UPF 要在规格里同时出现：测试时哪些开关必须导通，哪些门控必须 bypass。

四、低功耗仿真必须覆盖的序列

上电：开关导通顺序、隔离释放顺序、复位释放。写错顺序会出现浮空窗或浪涌。关断：先隔离输出，再停时钟，再切电源。很多人先切电源，邻域被灌电流。唤醒：稳压器稳定时间、去耦充电、复位再释放。规格里的“几拍内就绪”要在仿真里用计数器检查，不要只在文档里出现。

门控使能的测试：随机停走不应丢拍。若握手在门控边界，停时钟时 valid 必须保持安全值。DVFS 切换时，握手应暂停或保证两边同电压。跨电压握手没有转换器，仿真也许用理想线过，硅上电平不合法。

UPF 与 DFT 交叉：测试时哪些域强制导通。若扫描时大计算域仍关断，链断。若测试时全部强制导通，IR 可能比功能更差，EM 也要看测试向量。低功耗与可测性不是两份可以互相不知道的规格。

功耗数字没有活动因子就标成估计。签核用的向量应包括典型帧和最坏翻转测试。只有典型，IR 会在扫描或突发时翻车。把向量名单写进发布说明，和网表版本绑在一起。

五、浪涌与唤醒是时序问题

电源开关同时导通会把 PDN 打出坑，坑里的建立检查会红。所以唤醒序列既是功耗规格也是 STA 模式。把“唤醒中”做成明确模式，用较松或专门的约束，完成后切回功能模式。没有这个模式，工具会用功能周期去审正在充电的网格，假违例与真风险缠在一起。

隔离单元的延迟要进跨域路径。关断域边上的路径在功能模式可能不存在，在刚隔离或刚释放时存在。UPF 仿真要覆盖这些边沿。保持寄存器在关断时留状态，释放后第一拍数据必须仍满足保持。这些细节不写进序列，实验室会看到“唤醒后第一帧花屏”。

漏电签核用高温角。动态签核用高活动向量。两套数字都要，不能用其中一个反驳另一个。待机产品先看漏电，算力产品先看动态和 IR，再回头看待机。

六、唤醒作为 STA 模式

正在充电的网格不要用功能周期去审。隔离延迟进跨域路径。保持寄存器释放后第一拍仍查保持。漏电看高温，动态看高活动，测试移位也要进 IR。门控边界上的握手必须在停时钟时保持安全值。

序列写成可仿真脚本：上电开关与隔离顺序、关断先隔离再停电、唤醒等待稳压与复位。缺脚本的 UPF 只是意图散文。唤醒作为 STA 模式，避免用功能周期审充电网格。活动因子来自点名向量，默认翻转只标估计。测试时哪些域强制导通写进 DFT 交叉表。操作数隔离用于深组合加速器停转。近阈值不当默认菜单。漏电高温角、动态高活动、移位高电流，三套都看。关断输出浮空视为缺陷，不是省了一个隔离单元的胜利。

案例：先停电后隔离

关断序列写反，邻域输入浮空灌电流，待机漏电不降反升，个别管长期过应力。改正为先隔离再停时钟再切电，漏电降到预期。唤醒用功能周期去审，建立一片红，其实网格还在充电。增加唤醒模式约束后功能模式转绿。扫描时计算域仍关，链断；全开则移位 IR 超。交叉表规定测试强制导通的域和旁路的门控。没有活动因子的功耗数字曾被当成签核，换高翻转向量后热点搬家。默认翻转只配写“估计”两个字。

再补一条出门检查：关断顺序脚本；唤醒 STA 模式；活动因子向量名单；测试交叉表；隔离单元无浮空输出。五样没有，能量契约未执行。漏电看高温，动态看高活动，移位看电流。门控使能自身时序干净。DVFS 握手暂停规则写明。近阈值不进默认菜单。UPF 与 RTL 同库同审。

问题：哪段序列没有脚本就不许关断？

上电开关隔离顺序没有脚本不许。关断先隔离再停电没有脚本不许。唤醒稳压与复位没有脚本不许。测试强制导通域没有脚本不许。活动因子向量名单没有不许。五不许把 UPF 从散文变成可执行。唤醒当 STA 模式。浮空输出当缺陷。漏电高温、动态高活动、移位高电流三套都看。近阈值不进默认。使能自身时序干净。没有脚本的省电，会在邻域用灌电流把省下的还回去。

功耗肌肉是脚本：上电顺序、关断隔离、唤醒稳压复位、测试强制域、向量名单。没有脚本不许关断。唤醒当模式以免用功能周期审充电。浮空当缺陷。三套角：高温漏电、高活动动态、移位电流。使能自己要干净。近阈值不进默认。UPF 与 RTL 同审。省电若靠邻域灌电流还回去，只是把账单从动态栏挪到可靠性栏，更贵。

把五段脚本当作关断许可证。无脚本不许停电。唤醒当模式。浮空当缺陷。三套角都看。省电账单若挪到可靠性栏，说明隔离或顺序仍是散文。散文不能关断。

功耗收口请核脚本与三套角。脚本不齐不许关断。角不齐不许报待机或峰值。隔离在边界上看得见。唤醒模式独立。账单若出现在可靠性栏，先回去查顺序和浮空，再谈又省了多少动态。

脚本齐、角齐、隔离看得见，才允许关断。三者缺一，省电只是把数字挪到更贵的栏。更贵的栏叫可靠性，付款日更晚也更痛。

要点速记

• 先分动态与漏电：药不能吃反。
• 门控用使能语义：专用单元，使能自己要时序干净。
• 电压平方：降压香，转换与隔离是过路费。
• UPF 是源：仿真到 STA 同一份意图。
• 活动因子要有据：默认翻转不能当签核。
• 关断必隔离：浮空输出是邻域的毒。

保持寄存器与隔离单元不是同一种零件。关断后还想醒来接着算的状态，要用保持单元在断电时咬住值；只想防止浮空灌邻居的，用隔离钳到常数。两者都漏，唤醒后 FSM 会从随机编码起步，隔离看起来像做了却挡不住邻域。UPF 里要分别声明，仿真里要分别看见。

下一节看信号如何被邻居和岁月改写：串扰、电源噪声、电迁移与天线。
