本节是全书的地基:后面对设备、材料、计算的一切讨论,都建立在对"光刻=缩小投影复印"这个动作的准确理解上。读完它,再看第 2 章的衍射问题,你才知道那个问题出在链条的哪一环。
设想直接在硅片上"刻写"电路。7nm 级芯片的一颗 die 面积约 100 平方毫米,特征图形数量在千亿量级;一片 300mm 晶圆上排上百颗 die,总特征数轻松超过百万亿。就算拥有每秒处理一亿个特征的魔法工具,刻完一片晶圆也要二十多天——而一条先进产线的目标是以每小时数百片的速度出货。结论很硬:逐个加工在时间上不成立,只有"整体成像"一条路。

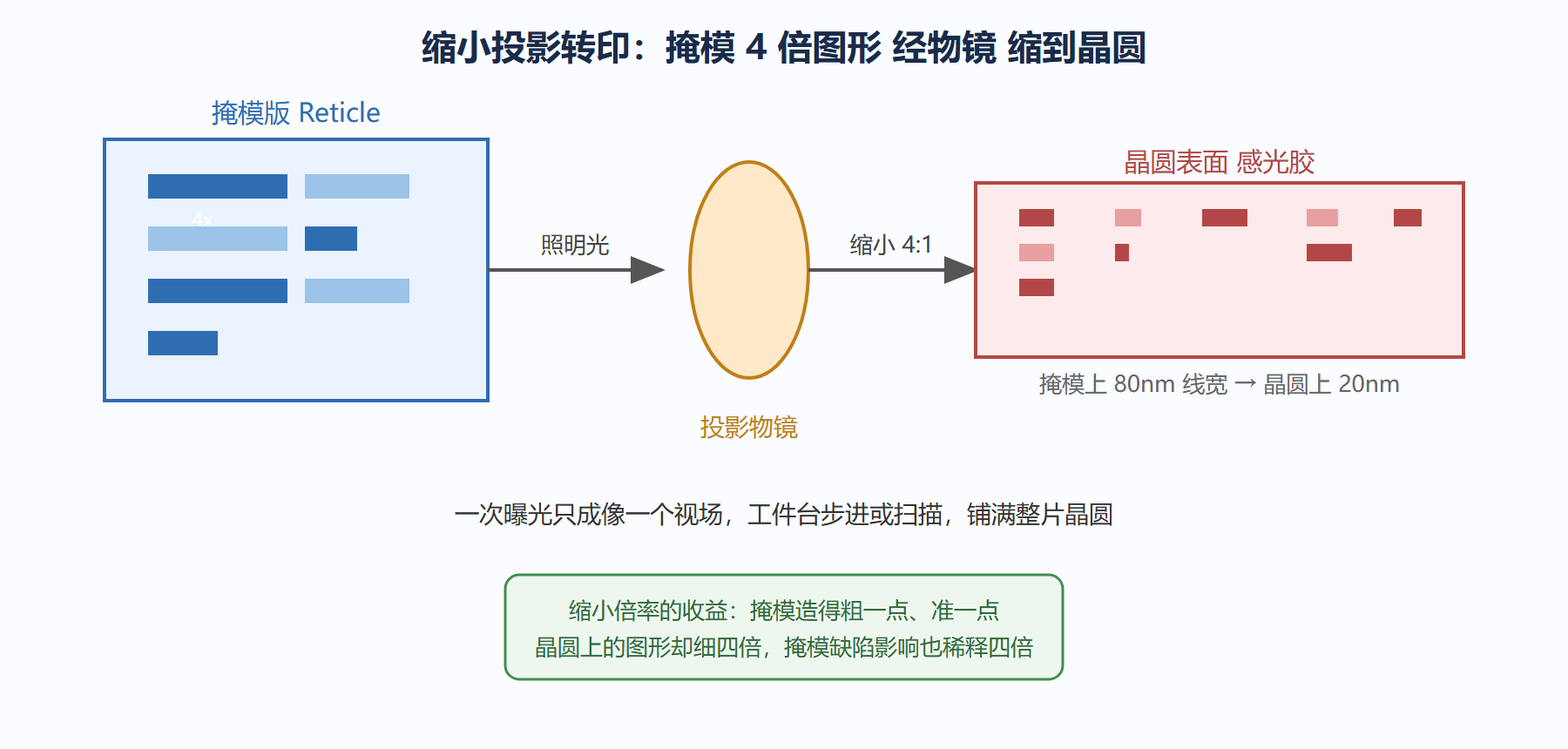

整体成像的意思是:把图形做成一张"底片"(掩模版,reticle / photomask),让光透过(或反射自)底片,把整幅图案一次性投影到涂了感光材料的硅片上。这时加工速度与图形复杂度解耦——无论图案是一万个多边形还是十亿个多边形,曝光时间都只由光强和材料感光度决定,几秒钟就能完成一次"复印"。
用一小段脚本把这笔账算清楚,感受一下数量级:
# 为什么必须复印:直接刻写 vs 投影曝光的时间账 features_per_die = 5e10 # 一颗 7nm 级 die 的特征数量级 dies_per_wafer = 150 # 300mm 晶圆可切 die 数(估算) total = features_per_die * dies_per_wafer direct_rate = 1e8 # 假想直写设备:每秒 1 亿个特征 hours_direct = total / direct_rate / 3600 print(f"直写整片晶圆需 {hours_direct:.0f} 小时") # 量级:20000 小时以上 expo_time = 0.2 # 一次曝光约 0.2 秒 fields = 96 # 300mm 晶圆典型曝光视场数 hours_scan = fields * expo_time / 3600 * 60 # 60 层光刻 print(f"投影曝光 60 层合计 {hours_scan:.1f} 小时") # 量级:不到 1 小时
两个数量相差五六个零。这个差距不是工程优化能填的,它来自原理本身——这就是光刻作为"复印术"存在的全部理由。

"曝光"只是整条链中最核心的一环。工业意义上的光刻工序(含机台内处理)依次是:
| 步骤 | 做什么 | 失败的后果 |
|---|---|---|
| 表面处理 | 脱水烘焙、增黏底漆 HMDS | 胶层黏附不住,显影时漂移脱膜 |
| 涂胶 | 旋转涂布光刻胶,厚数十到数百纳米 | 膜厚不均导致线宽随位置漂移 |
| 前烘 | 蒸掉溶剂,胶膜致密化 | 溶剂残留让灵敏度飘忽 |
| 对准曝光 | 掩模图形经物镜缩小成像到胶面 | 套刻超标、图形糊边 |
| 曝光后烘 PEB | 化学放大胶催化反应扩散 | 线边缘粗糙、酸扩散失控 |
| 显影 | 显影液溶掉可溶区域,图形显形 | 过显/欠显,线宽直接失守 |
| 坚膜与检查 | 定形,CD 与外观抽检 | 缺陷流入刻蚀,良率受损 |
注意最后一列:每一步的失败模式都不同,但都会汇成同一个结局——图形不对。这也是为什么晶圆厂把涂胶显影机(Track)和光刻机联机成"Litho Track"整体采购:胶从涂上去到显影完,中间不能露出大气,也不能换环境。
显影之后,胶膜上出现了图形,但那只是感光材料的图案,不是器件。真正的结构要靠下游工序完成:刻蚀把胶图形复制到下面的薄膜里,离子注入透过开口掺杂,沉积再填孔布线。这个分工值得刻在脑子里——光刻决定"哪里",刻蚀决定"多深",沉积决定"什么材料"。下游每一步都以上游图形为模板,所以光刻的误差会原样传递并被放大:光刻线宽偏 1nm,刻蚀后导电结构的电阻偏差可能被材料与形貌效应放大到影响器件参数的程度。产线把光刻称为"图形化"(patterning)的核心,原因即在于此。
三个事实摆在一起就明白了。其一,投资大头:一台 EUV 光刻机售价超过一亿欧元,光刻机群通常占一条先进产线设备总投资的两成上下。其二,节拍瓶颈:一颗先进逻辑芯片要经历几十到上百道光刻层,晶圆要在光刻机前排队很多次,光刻机台的利用率直接封顶整厂产出。其三,良率敏感点:套刻误差、CD 均匀性、光刻缺陷这些光刻指标,是良率模型里权重最高的输入之一。三个身份叠在一台设备上,就解释了为什么半导体产业的新闻里,光刻机总是站在聚光灯下。
| 时代 | 主力技术 | 波长 | 解决的问题 | 新引入的麻烦 |
|---|---|---|---|---|
| 1960s | 接触/接近式 | 436nm g 线 | 能成像就行 | 掩模损伤、缺陷复制 |
| 1970-80s | 步进重复 Stepper | 436/365nm | 缩小投影解放掩模 | 视场小、需步进拼接 |
| 1990s | 步进扫描 + KrF | 248nm | 分辨率进亚微米 | 化学放大胶的工艺新课题 |
| 2000s | ArF 干式/浸没式 | 193nm | 65nm 以下节点 | 浸没流体、偏振效应 |
| 2010s 后 | EUV | 13.5nm | 单次曝光极细图形 | 光源功率、反射光学、胶 |
这张表的每一行,都对应后面某一章的展开。这里只需要记住主线:波长一路变短、孔径一路变大、单位面积上的图形一路变密——而支撑这条主线的三个旋钮 k₁、λ、NA,正是下一章的主角。
"光刻就是用光刻蚀硅片"——错。光只作用于胶,硅片或薄膜本身在光刻工序里没有任何变化;刻蚀是后面独立的等离子体或湿法工序。把两者混为一谈,就理解不了为什么胶的选择性、胶厚与刻蚀配方要联合设计。
"分辨率高就等于芯片先进"——不完整。同样 38nm 半节距,套刻误差 2nm 与 6nm 的两条产线,做出的芯片良率天差地别。光刻的三大指标——分辨率、套刻、缺陷——是并列关系,第 8 章会用一整章说明这一点。
"掩模上的图形与晶圆上的图形形状相同、只是缩小四倍"——在 0.5μm 以上时代基本成立,如今完全不成立。第 2 章末尾的 OPC 会告诉你,现代掩模上的图形长满了锤头、衬块和不成像的辅助条,与设计图形已经面目全非,"复印"的忠实性是靠预先扭曲换来的。
还有一个尺度直觉值得先建立:300mm 晶圆直径相当于一张唱片,曝光视场 26mm×33mm 约等于一枚大邮票,晶圆上最细的线宽 20nm 上下则是头发直径的几千分之一。同一台机器要同时管住"唱片级"的定位与"头发几千分之一"的成像,这个跨度就是光刻机之难的直观来源。
复印的框架搭好了。但光透过掩模时并不"听话"——它会拐弯、会叠加、会把锐利的边缘糊开。下一节看这个对手的真面目。
