上一节把光刻定性为"缩小投影复印"，并把分辨率的天花板留给了一个词：衍射。本节就沿着这个悬念往下挖——先亲眼看看衍射如何糊掉图形，再把"糊的程度由什么决定"变成可以计算的量。弄懂本节，第 2 章的瑞利公式不过是把这里的直觉写成一行代数。

先看一次失败的曝光

假设我们要在胶面上曝光一组 50nm 线宽、50nm 间距的线条。直觉上，只要掩模上开同样宽的缝，光就会像刷子一样把亮暗条纹拓印下来。实际结果却是：胶面上的光强分布是一条条圆钝的"土丘"——亮区溢进暗区，边缘坡度平缓，原本期望的方波变成了一堆连绵的包。若硬按某个阈值切出图形，得到的线条比设计宽、间距比设计窄，甚至两条线完全糊成一片。

这中间没有任何元件"坏了"。把所有透镜换成理想透镜，结果几乎不变。问题出在光自己身上：它是波，波遇到障碍物会绕进几何阴影里。

光是波：从惠更斯次波到干涉图样

惠更斯的办法是把波前上每一点都看成一个新的球面次波源，下一时刻的波前是所有次波的包络。费涅耳补上了关键一步：次波是相干的，叠加时要算相位。于是透过掩模狭缝的光并不会规规矩矩地直线前进，缝的每一段都在向各个方向"发波"，屏幕上每一点的亮度是无数列波在此同相增强、反相抵消的总账。

单缝的远场衍射图样是中央亮斑加两侧递减的暗环亮环；圆孔的衍射则给出艾里斑——中心亮盘外围绕一圈圈暗环。两个靠近的点光源成像时，各自的艾里斑会叠在一起，靠得太近就分不出是两点。瑞利给出的判据是：当一个斑的主峰落在另一个斑的第一暗环上时，恰好可分辨。光刻是它的对偶问题：掩模图形是一堆空间频率的集合，成像系统把这堆频率里最高的一部分丢掉了，剩下的部分再也拼不出锐利的边缘。

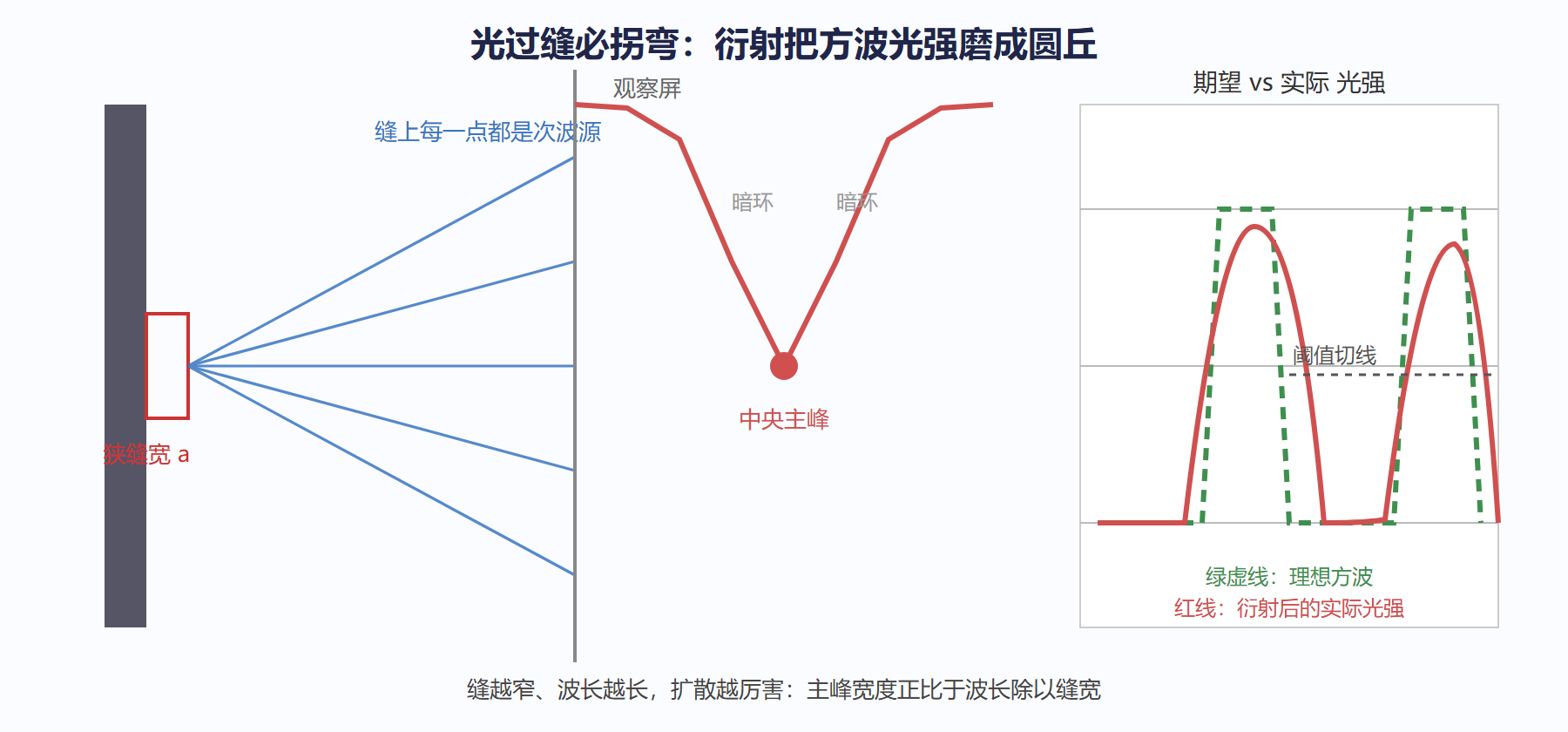

图：单缝衍射与艾里斑——锐利边缘如何被糊开

物镜是个低通滤波器：空间频率的视角

把掩模图形做傅里叶分解，任何图形都等于一组不同间距、不同朝向的"光栅"叠加。间距越小的光栅，空间频率越高，衍射角越大——一级衍射光偏离原方向的角度满足 sinθ = λ/d，d 是光栅周期。线条越细，d 越小，衍射角越大。

投影物镜的口径有限，只收得下一定角度以内的光。收集角的最大值为 θmax，浸没液体折射率为 n，就把 NA = n·sinθmax 定义为数值孔径。凡是衍射角超出这个范围的光，物镜干脆收不到，对应的高频信息永远缺失。于是成像系统干的事，等价于对掩模图形做一次"低通滤波"：低频的大轮廓能通过，高频的锐边细节被截断。所谓分辨率，就是"还能通过物镜的最细光栅周期"——这句话写成分式，就是第 2 章的瑞利公式。

用一段代码把这个截止行为算出来，数字会非常直观：

import math

# 物镜能收下的最大衍射级次：sin(theta) = m * lambda / d <= NA
lam = 193e-9          # ArF 波长
NA = 0.93             # 干式 ArF 典型数值孔径
pitch = 300e-9        # 掩模图形周期（已折算到晶圆侧）

m_max = NA * pitch / lam
print(f"周期 {pitch*1e9:.0f}nm、波长 {lam*1e9:.0f}nm、NA={NA}")
print(f"最多能收到第 {m_max:.2f} 级衍射光")
# 结论：不足 1 级，连一级衍射都收不全 → 该图形无法成像
​

输出是"最多能收到第 1.44 级"的一半意义所在：当这个数小于 1 时，连携带线条周期信息的第 ±1 级衍射光都进不了物镜，像面上只剩零级背景光，对比度归零——图形彻底消失。光刻工程师说某个图形"印不出来"，数学上就是这个判据不过线。

部分相干光：光源大小也在成像公式里

上面的讨论假设照明是完美的平行相干光。真实光源有一定尺寸，从掩模上看，入射光来自一小片角度范围。用 σ（部分相干因子）描述这个范围：σ 越小越接近相干，越大越接近非相干。σ 改变成像，因为它改变了衍射级次进入物镜的方式——斜入射时，光栅的零级偏向一侧，±1 级反而可能对称地落进孔径中心，这正是第 2 章离轴照明的物理伏笔。

σ 还影响驻波与焦深行为：相干性好时，周期图形的像面光强随离焦距离振荡剧烈，稍一离焦对比度就崩；适当降低相干性，振荡被抹平，离焦容忍度变好。这就是为什么光刻机把照明 σ 做成可调参数，工艺工程师每次开发新层都要在分辨率与焦深之间重新选一档 σ——选择依据正是本节的衍射账本。

从衍射到瑞利公式

把本节三块内容接起来：衍射角由波长与图形周期之比决定（sinθ = λ/d）；物镜收集角由 NA 限定；可分辨周期 d 正比于 λ/NA，前面再挂一个反映照明方式、掩模工艺与胶阈值行为的综合系数 k₁。于是最小线宽 CD = k₁·λ/NA。这个公式将统治全书：第 2 章逐项攻防三个因子，第 5 章看设备如何兑现 NA，第 6 章看波长如何被推到 13.5nm，第 7 章看 k₁ 如何被计算光刻一点点抠小。

三个常见误区

"用更好的镜头就能消除衍射"——不能。像差可以逼近零，衍射不能：它由孔径的有限尺寸决定，与镜头做工无关。光刻物镜的像差早已压到波长的百分之一量级（毫波长级 RMS），剩下的模糊几乎全是衍射，所以行业说"光刻物镜是衍射极限系统"，这是褒义。

"衍射只是把边缘弄糊，图形位置不会变"——错。图形边缘的光场受周围图形影响，密集线和孤立线、线端和线中，成像位置与宽度都会出现系统性偏移，这是 2.4 节邻近效应的根源。衍射不仅"糊"，还"挪"。

"σ 越小越好，因为越接近理想相干光"——恰恰相反。完全相干照明下周期图形的对比度随离焦剧烈振荡，量产工艺几乎从不用极小 σ；常用 σ 在 0.5 到 0.9 之间，或者干脆采用离轴形状。

一道可复算的判断题

某层通孔阵列在 193nm 浸没式机台（NA 1.35）上曝光，节距 90nm。一级衍射角的正弦 λ/p = 193/90 ≈ 2.14，远大于 NA——垂直照明下一级光完全出界，图形不可能成像？别急，这里的 λ 要换成介质中的有效值：水中 λ/n = 193/1.44 ≈ 134nm，134/90 ≈ 1.49，仍大于 1.35——依然出界。答案是：只有依靠 2.2 节的离轴照明把 +1 级挪进孔径，或者用 6.2 节的多重曝光把节距拆成 180nm 才可行。一个节距数字，决定了这一层要不要多花一张掩模，这就是衍射账本的现实分量。

与后续章节的三条接口

本节的衍射账本在全书反复结账：第 2 章把"糊的极限"写成瑞利公式并展开三个旋钮；第 3 章讨论胶的阈值响应如何决定"多陡的边缘才切得出线"，与衍射的边缘斜率直接耦合；第 7 章则把本节的定性图像升级成可计算的成像模型，让每一次照明与掩模改动都能先在计算机里预演。换句话说，衍射不是某一章的知识点，而是贯穿全书的度量衡——遇到任何新工艺，先用它算一遍衍射账，再谈别的。

本节要点回顾

• 衍射是波的本性，不是元件缺陷；它把方波光强磨成圆丘，让锐边消失。
• 物镜孔径等于低通滤波器：NA 收不下的高频衍射级次被永久丢弃，图形信息不可恢复。
• 可成像判据：一级衍射必须进得了物镜，即 λ/d 不超过 NA；否则对比度归零。
• σ 部分相干因子是真实光源的调解旋钮，牵动对比度、焦深与离轴照明的可行性。
• 一切收拢为 CD = k₁·λ/NA：波长、孔径、工艺因子三个旋钮的拉锯从下一章正式开打。

拳头已经亮出来了。第 2 章，我们挨个拆解瑞利公式的每个因子，看工程师怎么在物理框架内把分辨率一寸寸抠出来。
