5.1 光源系统：从汞灯到准分子激光

5.1 光源系统：从汞灯到准分子激光

光源是瑞利公式里 λ 的提供者，也是光刻机里"物理与材料正面碰撞"最激烈的子系统。本节沿着波长一路缩短的主线，讲清三代光源的发光机制、各自卡过的材料关口，以及准分子激光为什么要"压窄线宽"才算合格的光刻光源。

汞灯时代：在谱线上挑灯

早期光刻用高压汞灯，靠汞蒸气放电的离散谱线供光：436nm 的 g 线、405nm 的 h 线、365nm 的 i 线。g 线与 i 线成就了 0.8μm 到 0.35μm 的时代。汞灯的优点是皮实便宜，缺点同样明显：功率有限、谱线宽、且波长被元素物理锁死——365nm 以下没有更短的汞线可用，想再短必须换发光原理。这个"被元素卡死"的困境，正是后来每次光源革命的动力结构。

准分子激光：把波长写到气体里

准分子激光的发光机制与汞灯完全不同：KrF 用氪、氟与缓冲气体的混合气，在高压放电瞬间生成激发态分子 KrF*，它随即解离并释放 248nm 光子；ArF 同理给出 193nm；F2 给出 157nm（已死，见 2.1 节）。"准分子"（excimer，excited dimer）指这种只在激发态存在的分子——它不是稳定化合物，而是放电造出又立刻解体的"一次性"发光体。这个机制的副产品是谱线天然极宽：解离释放的能量跨越一段连续区间，ArF 的原始谱宽约 30pm（皮米）量级。

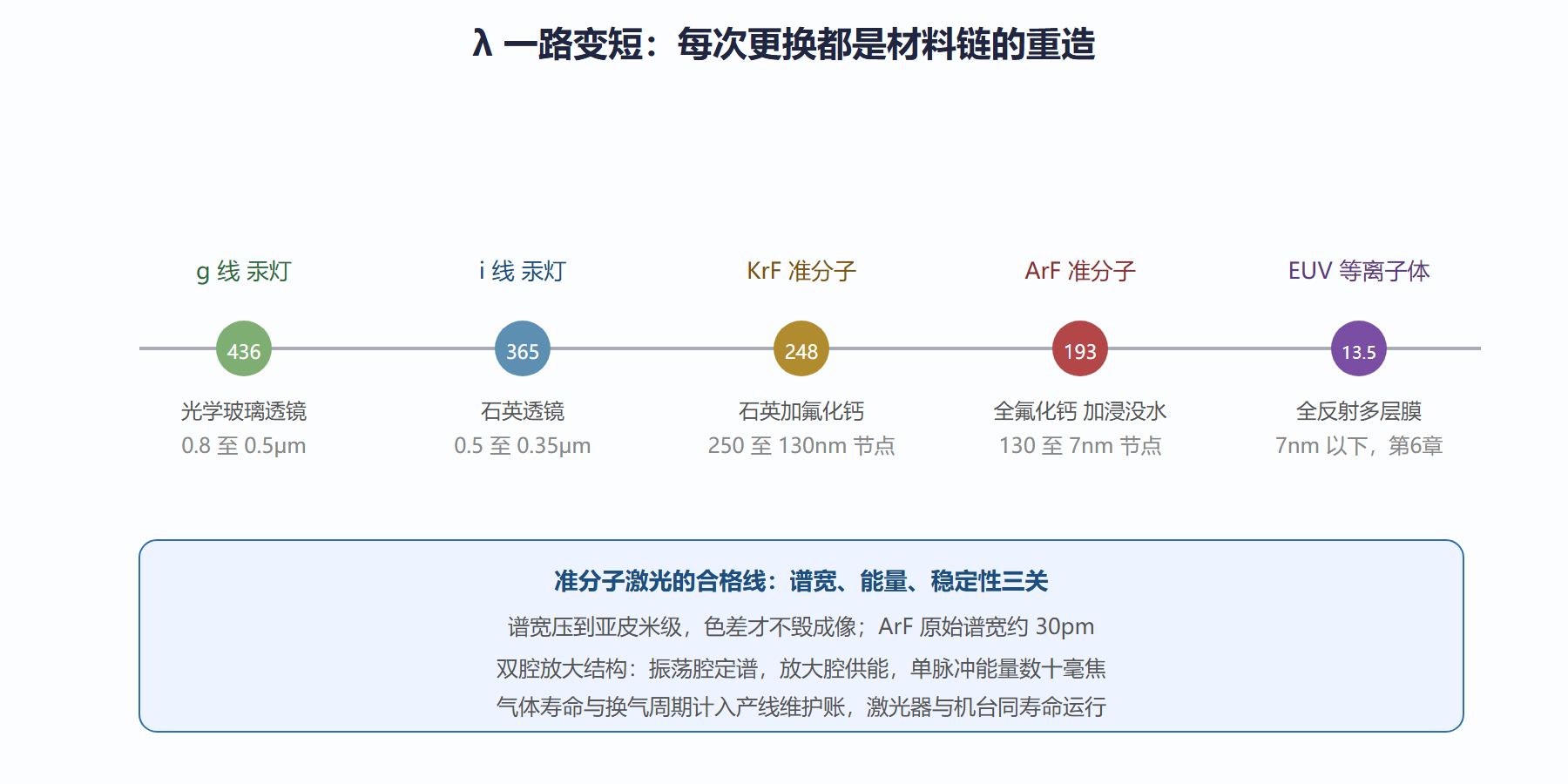

图：光刻光源的波长演进与材料关口

为什么必须压窄线宽

第 2 章讲过色差：透镜折射率随波长变化，谱线越宽，不同波长成分的焦点越散。0.93NA 的干式物镜对 30pm 谱宽的色差完全不能接受，必须把谱宽压到亚皮米级（ArF 常用 0.2pm 以下，高孔径配置更窄）。压窄的代价是能量：窄谱滤光让大部分光子被丢弃，所以工业激光采用双腔结构——振荡腔放电产生窄谱种子光，放大腔再放电给种子光补能。两个腔的放电同步以微秒级精度触发，整套系统以数千赫兹频率连续打靶。光刻激光的功率以瓦计（ArF 典型数十至上百瓦），数值不大，难点全在谱线纯度与稳定性上。

光源工程的三笔隐形账

第一笔是稳定剂量：曝光剂量=功率×时间，功率毫秒级波动直接进 CDU，激光器内置闭环把脉冲能量稳定在百分之一以内。第二笔是维护经济学：准分子激光的气体、电极与窗片都是耗材，换气周期、窗口更换周期以周月计，晶圆厂按"激光可用度"考核供应商。第三笔是光谱纯度对工艺的牵连：谱宽设定影响色差与焦深，第 7 章 SMO 的自由度表里，谱宽也是一项可调参数——光源不再是"发出固定光的黑盒"，而是整个优化问题的一个坐标。

激光器在产线上的真实日常

光刻激光器是机械与化学的混合体：放电腔内的高压放电会缓慢蚀蚀电极，窗口片被紫外光与氟环境持续轰击，增益气体在放电中分解。设备商的应对是模块化耗材设计：电极与窗口按百万脉冲级寿命更换，气体按固定周期自动换气，换下来的模块返厂再生。晶圆厂的激光工程师按"脉冲数"管理这些耗材，就像按里程管理汽车保养。另一个日常指标是波长中心漂移：腔体老化会让波长中心缓慢偏移，机台以在线波长计监控并自动微调谐振腔，漂移超限即报警停机——因为波长中心偏 1pm，色差补偿就失准，best focus 随之移动。

问题：光源功率为什么不能简单加大来提产能？

功率上探受三重约束：放电稳定性（大功率下脉冲能量抖动增大，剂量稳定性反而变差）、光学损伤（窗口与镀膜的能量阈值）、以及谱宽（高功率运行模式往往谱更宽，色差吃掉分辨率）。所以光源的进步是效率、稳定性与谱宽三条线的联合推挤，不存在单一旋钮。

汞灯时代为什么还没绝迹

准分子激光统治了先进制程，但 g/i 线汞灯在产业里依然健在：成熟节点（0.35μm 以上）的模拟芯片、功率器件、图像传感器产线仍在用汞灯步进机或接触式设备——这些产品的设计规则根本用不着更短的波长，而汞灯机台的购置与维护成本只有激光机台的零头。这个"低配市场"的存在提醒我们：光刻技术选型的第一问永远是"产品需要多少分辨率"，而不是"能用上多先进的光源"。对学习者的启示同样直接：前几代技术不是过时知识，而是庞大产业区间的现实生产工具，理解它们的经济性逻辑与理解 EUV 同样重要。

问题：准分子激光为什么不用光纤传输？

193nm 的深紫外光在石英光纤中损耗巨大且会引发色心劣化，光纤在这个波段基本不可用，所以光路是镜腔结构的自由空间传输——每一面反射镜都是精密镀膜件，每一米光程都要充氮吹扫防吸收。这也是光源模块必须紧贴主机的物理原因。

剂量稳定性的分层防御

光源功率波动用三层机制压制：激光器内部的脉冲能量闭环（毫秒级）、机台对输出光的实时监测与曝光时长动态调整（亚秒级）、以及 dose 量测晶圆的周期抽检与 APC 反馈（小时级）。三层各管一个时间尺度，任何一层失守都有下一层兜底。这个"快环保精度、慢环保趋势"的分层结构，是几乎所有精密设备的控制范式——看懂光刻机的剂量防御，就看懂了精密制造控制的通用架构。

换代时刻的产线阵痛

每次光源换代，产线都要经历一段"双轨期"：新旧机型并行，旧工艺层继续在老机器上跑，新层在新机器上开发。双轨期的管理难点在物料与人员：胶按波长分线管理，工程师要在两套工艺哲学之间切换心智。产业史上每次换代（i 线换 KrF、KrF 换 ArF、ArF 换 EUV）都伴随一段良率震荡期，长短取决于联合开发体的成熟度——这再次说明光刻的进步是生态工程，设备只是生态的一角。

光源规格书怎么读

拿到一份激光光源规格书，重点看五组数：中心波长与谱宽（成像色差的地基）、单脉冲能量与重复频率（功率与剂量控制的原料）、能量稳定性（CDU 的上游）、气体与模块寿命（维护账）、波长中心稳定性（焦面漂移的隐性来源）。五组数对应五个工程师的日常——光学、剂量、统计、运维、模型，一份规格书就是一张分工表。

本节要点回顾

• 汞灯谱线被元素锁死，g 线 i 线之后必须换发光原理，波长主线由此转给准分子激光。
• 准分子是激发态才存在的分子，放电生成、解离发光，KrF 248nm、ArF 193nm 各成一世代。
• 谱宽必须压到亚皮米级抑制色差，双腔（振荡+放大）结构是标准解法。
• 稳定剂量、维护经济学、光谱纯度是光源工程的三笔隐形账，都直接或间接落在 CDU 上。
• 光源是可优化参数而非固定黑盒，为第 7 章的联合优化留了接口。

有了合格的光，下一站是把它雕刻成任意瞳形并完成缩小成像的两大光学系统。
