5.2 照明与投影光学系统：光路的两次成像

5.2 照明与投影光学系统：光路的两次成像

光源出来的光是"毛坯"：方向杂乱、强度不均。把它雕琢成第 2 章设计的瞳形，再把掩模图形缩小四倍、以衍射极限质量投到胶面，是两大光学系统的分工。本节走一遍完整光路：照明侧的均匀化与瞳形生成，投影侧的多镜片物镜与像差控制——它们合起来决定瑞利公式里的 NA 到底能兑现多少。

照明系统：从毛坯光到设计瞳形

照明系统干三件事。均匀化：复眼透镜阵列（或 rod 与积分柱）把光束切分叠加，使掩模面上的照度不均匀性压到百分之一量级——亮度不均等于剂量不均，等于 CDU 不均。瞳形生成：经均匀化的光在光瞳面上重建出目标强度分布（圆盘、环形、四极、偶极，2.2 节的菜单），现代机型用可编程衍射元件或微镜阵列实现任意瞳形，瞳形随工艺层"下载"。偏振管理：高 NA 下按 2.3 节的结论修剪偏振态，让每个离轴照明点保持高干涉对比度。三件事的公共哲学：照明不是把光照过去，而是把光的信息结构预置好。

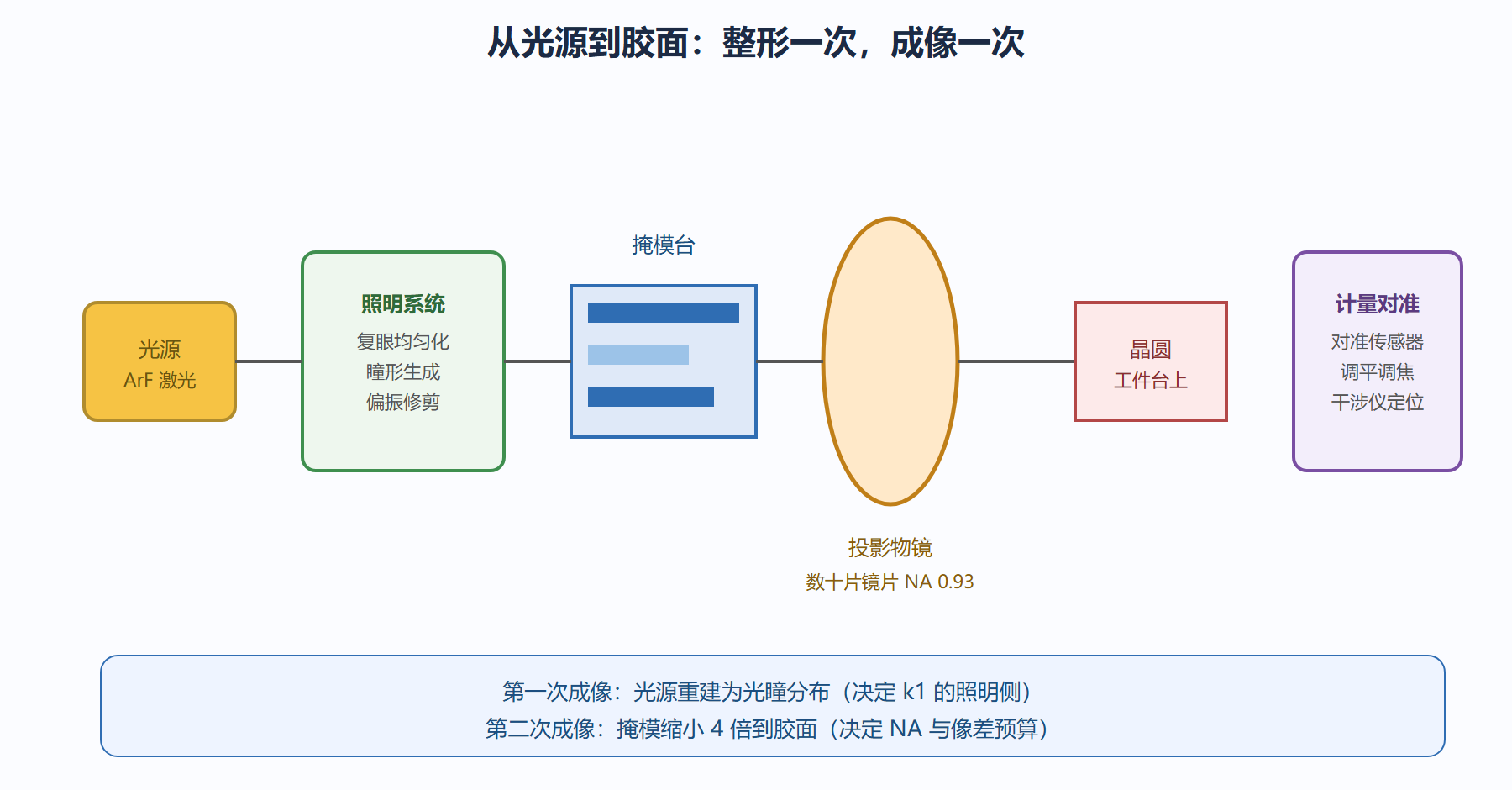

图：光刻机光路总览与两次成像

投影物镜：光刻机的心脏与成本之王

投影物镜要完成 4:1 缩小成像，同时把像差压到毫波长级。看清它的规格才能体会难度：干式 ArF 物镜 NA 0.93，几十片石英/氟化钙透镜、总重数吨、长度超过一米；有效视场 26mm×33mm；波前误差小于约 2nm（波长百分之一量级）。每一片透镜的表面面形精度以纳米计，材料均匀性以 ppm 计，装配靠主动补偿机构逐项对消。物镜价格占整机的最大头，且报废不可维修——晶圆厂把它当作"一次性购入的核心资产"来投保。

浸没引入的新自由度与新麻烦也在这里交汇：最后一面镜片与晶圆之间注水后，NA 提到 1.35，但水带来温度梯度、流速控制与偏振界面问题（第 6 章展开）。物镜设计从此多了两个变量——液体的热管理与最后一镜的材料镀膜。

像差预算：谁的误差算谁的

整机把波前误差按来源分账：物镜自身像差、照明偏轴引入的像差、掩模与晶圆的热变形、环境振动与气流。设备商的验收以"波前误差图"交付，工艺端再用曝光晶圆反推实测波前（第 7 章的模型校准），两图对不上就触发维护。这套分账逻辑和第 8 章套刻误差的预算分解是同一思想：在纳米级系统里，误差不找元凶就没人负责。

光路稳定性的日常战役

曝光中镜片吸收光会微热膨胀，长时间工作后波前缓慢漂移（thermal drift），表现为同一天上午与下午的 best dose/focus 悄悄移动。对策是恒温洁净环境（温度波动小于 0.01 摄氏度）、物镜主动补偿（内置致动器按模型微调镜片间距）与机内实时传感（监测透射光强与波前探头）。产线的"机台匹配"（matching）工作——让两台同型号机台印出一样的图形——本质就是在跟这些漂移作战。

机台匹配：双机台的暗战

两台同型号光刻机"理论上"印出一样的图形，实际上每一台都有自己独一无二的镜头签名——像差图谱、焦面弯曲、放大率微差。同一颗芯片的几十层分散在多台机台上加工，层与层的套刻被这些签名差异吃掉预算。**机台匹配（lens matching）**因此成为大厂的核心工程：用专门的匹配晶圆量出两台机器的成像差异，按层组合优化机台分派（畸变互补的机器排相邻层），差异过大就送回调整。一家先进厂的机台分派算法每天在跑，把几十台机器、上百个光刻层的配对关系当运筹题解——设备一样，组合方式决定产出。

问题：为什么说物镜是"不可维修"的？

数十片镜片在装配时靠主动机构逐项对消像差，拆开重装的公差链条无法复原，因此物镜故障通常意味着整机换镜——这是光刻机保险与维保合同价格高昂的根本原因。设备商以远程诊断与预防性维护降低这类风险，但物理上的不可拆性没有变。

视场与产能的联立题

扫描机的有效视场（26×33mm 量级）与晶圆上的 die 尺寸共同决定曝光次数：视场里排得下几颗 die，产能就乘几。设计团队在定 die 尺寸时，除了逻辑面积还要做一道"视场填充率"的算术——die 略微缩小一点就能在视场里多塞一排，单片晶圆的 die 数跳档增长；反之 die 比视场大就得拼接曝光，套刻与拼接误差立刻成为新难题。这道算术把光学系统的物理参数直接连到芯片的商业成本上，是设计-设备-经济三方对话的典型现场——也是为什么"视场"这个冷参数会在产品会议上被反复讨论。

照明均匀性为什么压到百分之一

照度不均等于 dose 不均：照明面中心与边缘若差 3%，同一条线的 CD 就会随位置系统性变化，直接吃掉 CDU 预算。把均匀性压到 1% 以内，靠的是复眼透镜阵列的拼接精度与瞳面能量再分配的联合调校——出厂调一次，产线定期用照度量测晶圆复检。与均匀性并列的还有光谱纯度与偏振纯度两项"纯度指标"，三者合起来构成照明系统的验收三件套。每一项纯度损失，最终都会在图形质量上找到它的账单。

问题：镜片越多像差越难控，为什么不用更少镜片？

投影物镜的镜片数量不是设计冗余，而是像差校正的必然：球差、彗差、像散、场曲、畸变、色差各需要特定的镜片组合对消，高 NA 宽视场下自由度相互纠缠，镜片数量是方程组的解而不是成本选择。少镜片方案只存在于低 NA 场景（如某些近接式或简单投影系统）。物镜设计的艺术在于：用最少的镜片满足全部像差预算——每一片都有它的数学使命，拆掉任何一片，整机规格就塌一角。

一个校准的仪式感

物镜的最终校准有一道近乎仪式的流程：干涉仪测波前 → 主动补偿机构逐项调整 → 再测 → 直到波前误差落入毫波长预算。整个流程以天计，期间机房温控锁死、人员进出受限。每一次开盖维修后都要重走一遍。设备贵，不只是镜片贵——这份"每天对表一次"的维护体系，同样是价格的组成部分。

本节要点回顾

• 照明系统三件事：均匀化、瞳形生成、偏振管理，把光的信息结构预置好。
• 两次成像的框架：光源→瞳分布决定照明侧 k₁；掩模→胶面决定 NA 与像差。
• 投影物镜是成本与难度之王：数十片镜片、数吨重量、波前误差毫波长级。
• 像差分账到物镜、照明、热变形与环境，与套刻预算同构。
• 热漂移与机台匹配是光路稳定性的日常战役，主动补偿与实时传感是武器。

光学链路齐了。最后一块拼图是让晶圆在纳米精度下"接住"每一个视场的机械系统。
