3.1 光刻胶的组成与分类

3.1 光刻胶的组成与分类

本节承接第 2 章末尾的问题：光学系统给出的光强分布，要由一层感光薄膜翻译成实体图形。先认识这层膜的内部构成，再建立"正胶/负胶"与"经典/化学放大"两个分类坐标。这两个坐标一立，后面所有胶相关的讨论就都有了地图。

一瓶光刻胶里有什么

商品光刻胶以液体形式保存，涂布固化后形成固态薄膜。拆开看是四个角色：

• 树脂（聚合物）：膜的骨架，占固化后质量的绝大部分。它决定膜的力学强度、抗刻蚀能力、玻璃化温度，也是显影时"被溶或不被溶"的主体。i 线时代是酚醛树脂（novolac），KrF 时代换成聚对羟基苯乙烯类，ArF 时代为了耐 193nm 强吸收又换成脂环族丙烯酸酯类——每次换波长几乎都要重新发明树脂，因为芳环类高抗刻蚀聚合物恰好在 193nm 强吸收。
• 感光系统：把光子事件引入分子世界的换能器。经典胶里是光二聚剂（如 DNQ），化学放大胶里是光产酸剂（PAG）。
• 溶剂：让胶以液体形态旋涂铺展，典型如 PGMEA（丙二醇甲醚醋酸酯），占比常过半；前烘时几乎全部挥发，不留在膜里。
• 添加剂：流量很小的关键配角——猝灭剂（捕获游离酸，压制扩散）、流平剂（改善涂布均匀性）、增黏基团或底部抗反射涂层 BARC 配合成分等。

四个角色共同演绎一次曝光：溶剂负责"铺得平"，树脂负责"站得住"，感光系统负责"听得懂光"，添加剂负责"不添乱"。

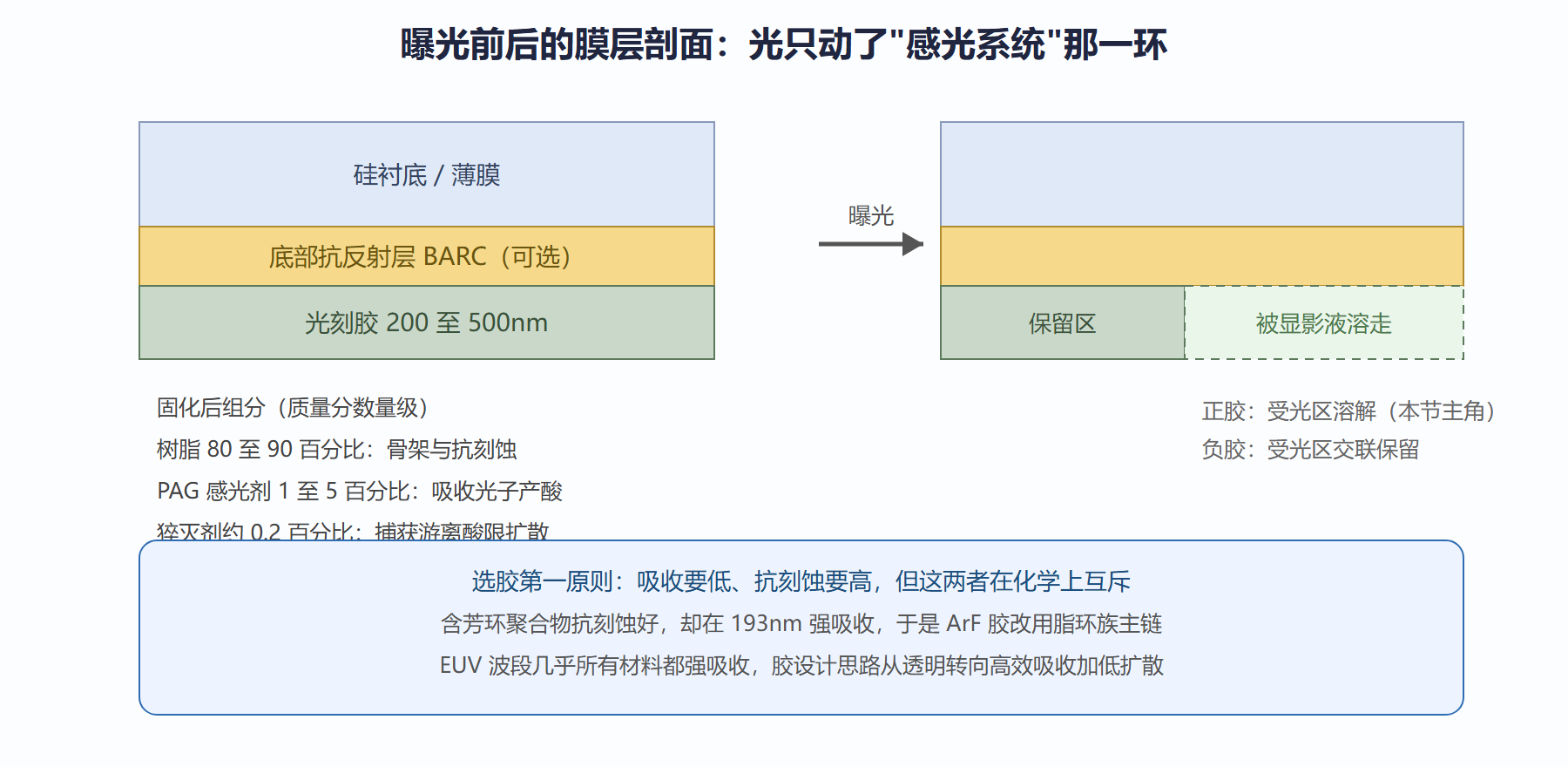

图：光刻胶膜层剖面与组分角色

正胶与负胶：一个方向之差

显影液只认"溶与不溶"。正胶受光后变得可溶，显影后留下的图形是"没照到的暗区"；负胶受光后交联固化，留下的是"照到的亮区"。直观上负胶似乎更省事——光刻出的是亮区图形，剂量省一半——但量产几乎全线用正胶，原因有三。其一，负胶交联时会溶胀，把细线条挤变形，分辨率天生吃亏；其二，正胶的显影是"溶掉"而不是"留下"，孤立的暗区（细线）可以做得极细，图形布局与设计规则的匹配更好；其三，显影液体系（TMAH 水溶液）与现有产线兼容性好、废液处理成熟。负胶今天只在个别特殊场景（如某些封装与 MEMS 图形、Lift-off 工艺）使用。

两代感光化学

经典胶（DNQ/酚醛体系）：感光剂 DNQ（重氮萘醌）在 i 线 365nm 下光解，重排成茚并羧酸——原本抑制树脂溶解的"疏水伞"变成了促进溶解的"亲水酸"。光照把溶解速率从极慢拨到极快，图形直接显出。它机理干净、无扩散副作用，但每个光子只办一件事，灵敏度低（剂量上百毫焦每平方厘米），且只对 g/i 线波长敏感。

化学放大胶（CAR）：KrF 出现后曝光光子变贵（248nm 光学系统透过率低），必须让一个光子干更多事。CAR 的 PAG 吸收一个光子产出一个强酸分子；前烘后的曝光后烘（PEB）里，这个酸分子作为催化剂连续切断树脂上的保护基团，让相邻数百个单体从"不溶"变"可溶"，而酸本身不被消耗。放大倍率千倍级，剂量从上百毫焦压到二三十毫焦——灵敏度问题彻底翻篇，代价是引入了扩散与酸浓度噪声这两位新麻烦，全部留给 3.2 和 3.3 节。

抗刻蚀与透明的死结

选胶有个绕不开的死结：膜要在后续刻蚀中当掩膜，希望含碳量高、含芳环多（抗刻蚀好）；但波长越短，芳环的 π 电子吸收越强，膜又必须透明。这个死结的三次"解法"决定了三代胶的化学面貌：i 线光子够温和，酚醛树脂随便用；193nm 芳环全灭，树脂改成透明但抗刻蚀变差的脂环族，靠增加膜厚与多步硬化处理补课；13.5nm 干脆放弃"透明"幻想，金属氧化物胶反其道而行——故意用强吸收的 Hf/Zr 氧簇做骨架，吸收 光子直接引发配位变化。同一条物理规律，在三个波段逼出了三种完全相反的设计哲学。

配方之外的工程现实：批次、粒径与供货

选胶不只看参数表。批间一致性是产线最怕的暗坑：同型号两批胶的 PAG 含量差千分之几，dose-to-size 就可能整体漂移一两个百分点，换批次必须跑验证片。粒径与过滤决定缺陷基线：胶液出厂前经几十纳米级滤芯过滤，产线端还要在 Track 供胶管路上再做一级过滤，任何絮凝物都会变成针孔缺陷。供应链韧性在 9.1 节还会展开：一管胶从下样、验证到量产导入要以季度计，二供导入的成本常常高于胶价本身。这些现实约束解释了一个现象：产线换胶的决策门槛远高于参数表上看起来"差不多"的替代品——差不多，往往就是差很多。

与 BARC 的配合：胶不是单打独斗

量产线上几乎没有"裸涂胶"这回事。胶层下面是底部抗反射层（BARC，有机或无机型，几十纳米），负责吸收衬底反射、压制驻波；关键层显影后有时还要旋涂顶层抗反射涂层（TARC，水基可洗），压住胶面的环境反射。这一套"三明治"里的每一层都有自己的厚度甜点与旋涂曲线，层间还要化学兼容——BARC 交联不完全会污染胶面，TARC 残留会干扰显影。所谓"胶的工艺窗口"，严格说是"胶加 BARC 加 TARC 组合的窗口"。理解了这一点，再看胶厂的推荐工艺表里为什么总是成套给出底膜与顶膜方案，就顺理成章了。

问题：同一型号胶，浸没线与干式线为什么不能混用？

浸没环境会让胶面与水长时间接触，配方里的疏水添加剂与浸出行为都按水环境调校；干式线没有这个约束。混用轻则灵敏度漂移，重则水路污染。所以即便是"同系"胶，浸没与干式也是两个料号、两条验证链——产线的物料管控按料号精确到批次，不存在"差不多就通用"。

本节要点回顾

• 光刻胶四组分：树脂立骨架、感光系统换能量、溶剂管铺展、添加剂管细节。
• 正胶受光变可溶，细线能力与工艺兼容性完胜负胶，是量产唯一主流。
• DNQ 经典胶一个光子一个反应，干净但迟钝；CAR 一个光子放大千倍，灵敏但引入扩散。
• 抗刻蚀与透明互斥，三代波长三次重构树脂化学，EUV 胶走向强吸收路线。
• 膜厚数十到数百纳米，BARC 负责压驻波与反射，是胶的常备搭档。

组分认识了，下一节钻进反应链：一个光子怎么撬动一千个反应，扩散又会怎么坏事。
