3.2 核心化学机制：从溶解变速到化学放大
3.2 核心化学机制：从溶解变速到化学放大
本节把 3.1 节提到的两代感光化学拆到分子层面：DNQ 怎么让溶解速率换挡，CAR 怎么用一个酸分子催化上千次反应，以及放大机制附赠的两位新麻烦——酸扩散与猝灭平衡。理解这一节，才能看懂第 4 章为什么非要一个精确控温的 PEB 步骤，也才能看懂第 6 章 EUV 胶革命的动机。
DNQ：一把控制溶解的化学开关
酚醛树脂本可溶于碱液（TMAH 显影液），但掺入 DNQ 后，DNQ 像一把"疏水伞"扣在树脂上，把整体溶解速率压到显影工艺不可接受的慢。曝光时 DNQ 吸收 365nm 光子，经 Wolff 重排变成茚并羧酸——疏水伞翻面成亲水酸，不仅撤掉抑制，还自产促进剂。于是溶解速率在受光区与暗区之间差出两三个数量级，显影液一冲，图形立现。这个机制干净利落：反应只发生在被光子直接命中的分子上，没有横向传播环节，边缘锐度完全由光学决定。
但它的代价同样干净利落：一个光子只翻转一个 DNQ 分子，要让显影界面推进几百纳米，每个位置都要吸够剂量——i 线胶的 dose-to-size 高达 100 到 300 mJ/cm²。对 g/i 线汞灯这种"便宜光"无所谓，对 248nm 准分子激光这种"昂贵光"就是灾难：光路里每面镜片都在损耗能量，剂量翻倍意味着产能腰斩。
CAR：让一个光子开一家催化工厂
化学放大的核心反应链只有三步。第一步，PAG（常用鏻盐或磺酸盐）吸收光子，光解释放出强酸（典型是全氟丁基磺酸一类）。第二步，曝光后烘把片子加热到 90 至 130 摄氏度，酸催化树脂侧链的脱保护反应——以 t-BOC 保护为例，酸把叔丁氧羰基切下来，生成烯烃、二氧化碳和亲水的羟基；树脂从疏水翻转为可溶。第三步，酸在反应中再生，继续催化下一个位点，一个酸分子在一个 PEB 时间内能催化成百上千次脱保护。这就是"化学放大"四个字的全部含义：光子只负责点火，烧柴的是热催化。
放大倍率可以粗算：PAG 摩尔分数约 2%，树脂单体数密度按典型值估计，每个 PAG 释放的酸在 PEB 时间内催化几百到上千次——剂量由此从 i 线的 100+ mJ/cm² 压到 KrF 的 30 上下、ArF 的 20 至 35。剂量降一个数量级，产能升一个数量级，这是 CAR 能统治 DUV 二十多年的根本原因。

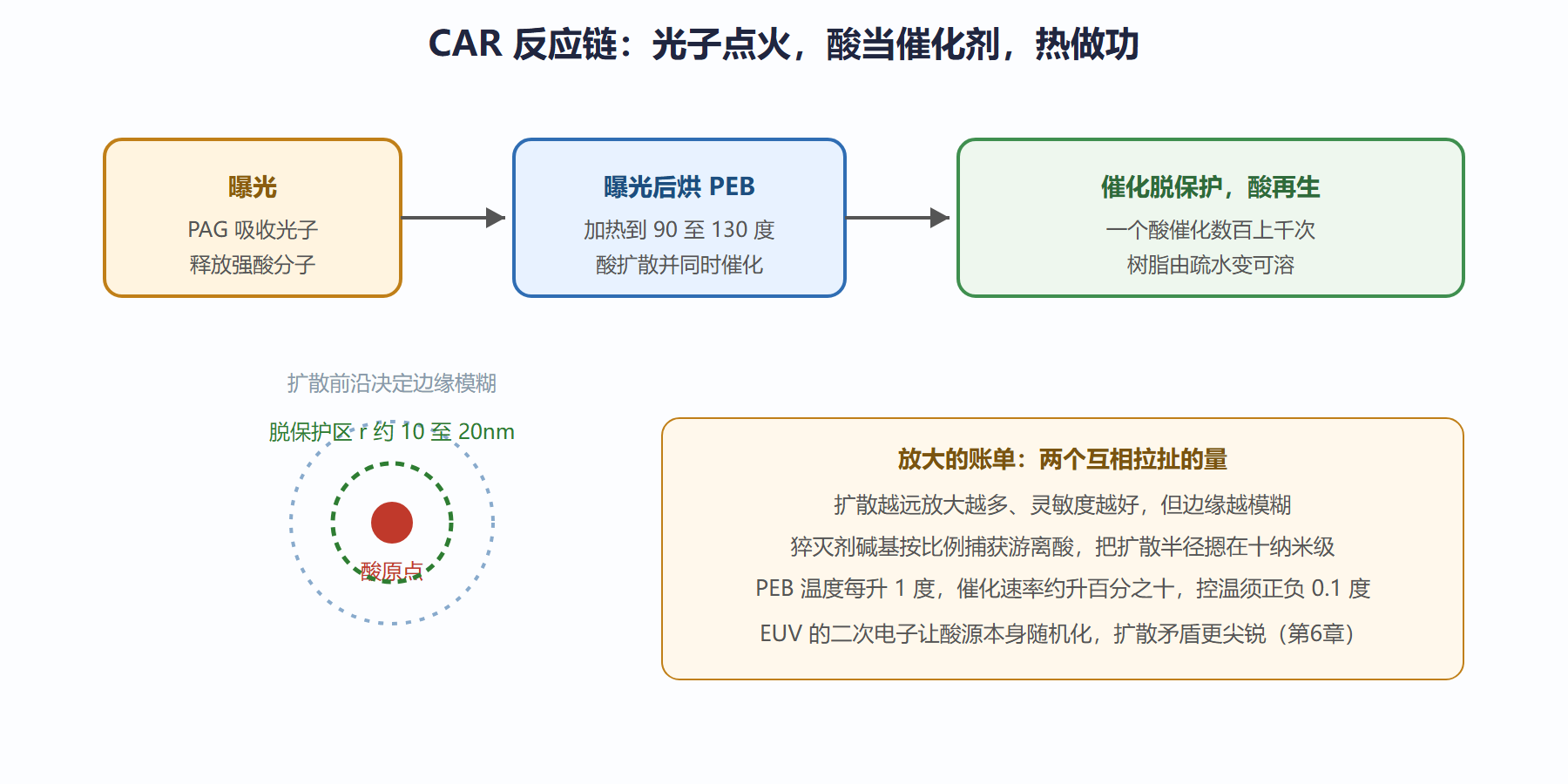

图：化学放大胶的反应链与扩散半径
扩散：放大机制的第一张账单
酸催化不是定点服务——酸分子在 PEB 温度下做随机行走，从产酸点向外扩散。扩散长度 L = √(2Dt)，D 是扩散系数（对温度指数敏感），t 是 PEB 时间。取典型值 D≈0.1 至 1 nm²/s、t=60s，L 落在 3 至 11nm。这个数字是双刃剑：
- 好的一面：有限的扩散把离散的产酸事件"抹"成连续的脱保护分布，压平了光子散粒噪声（3.3 节），图形边缘才不至于斑驳；
- 坏的一面：扩散把边缘信息糊开，10nm 的扩散长度对 20nm 线宽意味着 50% 的相对模糊。
猝灭剂（常用胺类弱碱）是这台天平的配重：它以受控的比例捕获游离酸，截断酸的"持续旅行"，把有效扩散半径摁在设计值附近。猝灭剂加多，灵敏度掉（酸被白吃）；加少，边缘糊（扩散失控）。配方师最精妙的功夫，就是把这 0.1% 量级的配比调到毫厘不差。
驻波：光在膜里的 standing battle
还有一个化学与光学交叉的现象必须交代：胶膜底部与衬底界面会反射入射光，入射波与反射波叠加形成驻波，胶内光强随深度周期起伏，侧壁因此出现波纹状溶解轮廓。工程上有三个对策：底部抗反射层 BARC 吸掉反射光；胶配方里加光漂白成分，曝光中吸收系数随剂量下降，让光逐渐"透进去"；以及 PEB——酸的扩散恰好把驻波造成的锯齿浓度分布抹平。驻波是个好例子：胶的问题从来不是纯化学问题，光、化学、热三场在这里永远纠缠。
一线案例：一次 PE B 温度漂移的排查全过程
某 28nm 层的 CD 突然整体偏细约 1.5nm，dose 未动、胶批号未换。排查按因果链倒推：CD-SEM 复测排除量测漂移 → FEM 快照发现 best dose 向高能端移动约 3% → 这是"脱保护量不足"的典型指纹 → 查 Track 记录，涉事晶圆的 PEB 热板实测温度低了 0.4 度（热板温控器故障前兆）→ 更换热板并重校后，CD 恢复。这个案例里没有玄学，每一步都是本章原理的直接应用：温度、催化速率、脱保护量、CD 四者环环相扣。它也解释了为什么先进厂给热板装双份温控与自动报警——0.4 度的故障若晚发现一班，损失按千片晶圆计。
问题：为什么酸扩散不能干脆降到零？
直觉上扩散只模糊边缘，似乎越小越好。但扩散同时承担噪声平滑：完全无扩散时，酸浓度分布忠实复现光子的泊松涨落，边缘会呈颗粒状毛刺，LWR 反而恶化。工程上的最优解是"刚好盖住噪声"的中间值，这也是每代工艺重新标定 PEB 的深层原因。
从 DNQ 到 CAR 再到 MOx：换代的内在逻辑
把两代胶放到同一张逻辑图上看，演进的主线是"每个光子办的化学反应数"：DNQ 一个光子翻转一个分子，CAR 一个光子点火上千次反应，EUV 时代的金属氧化物胶（MOx）则换了赛道——不再依赖酸催化，而是靠 Hf/Zr 氧簇吸收 92eV 光子后直接改变配位与凝聚态，显影从"有机溶解"变为"无机溶胶"。这条主线的驱动因素始终是能量经济学：波长越短、光子越贵，单位光子能撬动的化学反应就必须越多。但每一步放大的代价也在同步上涨——从无扩散（DNQ）到纳米级扩散（CAR）再到二次电子雪崩（EUV），噪声与边缘质量的管理难度逐代翻番。材料史告诉我们：收益的另一半永远是代价，看清代价才算看懂技术。
本节要点回顾
- DNQ 是溶解速率开关：光解翻转疏水属性，边缘锐利但一光子一事、剂量高昂。
- CAR 三步链：PAG 产酸、PEB 加热催化脱保护、酸再生循环，放大倍率数百至上千。
- 剂量下降一个数量级是 CAR 统治 DUV 的原因；代价是扩散与猝灭平衡这对新矛盾。
- 扩散长度 L = √(2Dt) 约 3 至 11nm，既是噪声平滑器也是边缘模糊源。
- 驻波与 BARC、PEB 的三角互动说明胶工艺是光化学热三场耦合的系统工程。
机制清楚了，下一节给这套机制装上仪表盘：灵敏度、分辨率、对比度怎么量化，三者怎么互相拉扯。
