3.3 特性参数：分辨率、灵敏度与对比度的权衡
3.3 特性参数：分辨率、灵敏度与对比度的权衡
机制讲完，本节回答"怎么评价一管胶的好坏"。行业用的参数一大把，但真正在工艺决策里起作用的是一小撮：溶解对比度 γ、灵敏度（dose-to-size）、线边缘粗糙度 LWR，外加抗刻蚀性与驻留寿命这些工程指标。本节给每个参数下可操作的定义，并把它们之间的三角权衡讲透——这一节是第 7 章工艺窗口模型的胶侧输入。
特征曲线：胶的"响应函数"
把一组硅片用不同剂量曝光、显影后测剩余膜厚，画出的"剂量-膜厚"曲线就是特征曲线。正胶的曲线呈 S 形：低剂量区膜厚不变（几乎没反应），过渡区膜厚骤降，高剂量区膜厚归零。对曲线取对数横轴，过渡区的斜率就是对比度：
γ = |d(膜厚归一化)/d(log 剂量)|，取过渡区最大斜率。
γ 越大，S 越陡，胶把光强斜率"再陡化"的能力越强。可分辨的暗知识：γ 与第 2 章的影像对数斜率 ILS 相乘，共同决定边缘位置的 dose 敏感度——光学给的斜率是原材料，胶的 γ 是放大器，两者缺一不可。i 线 DNQ 胶的 γ 约 2 至 4，CAR 经 PEB 放大后等效 γ 可到 5 以上，这正是"化学放大"在系统层面的另一种表现。

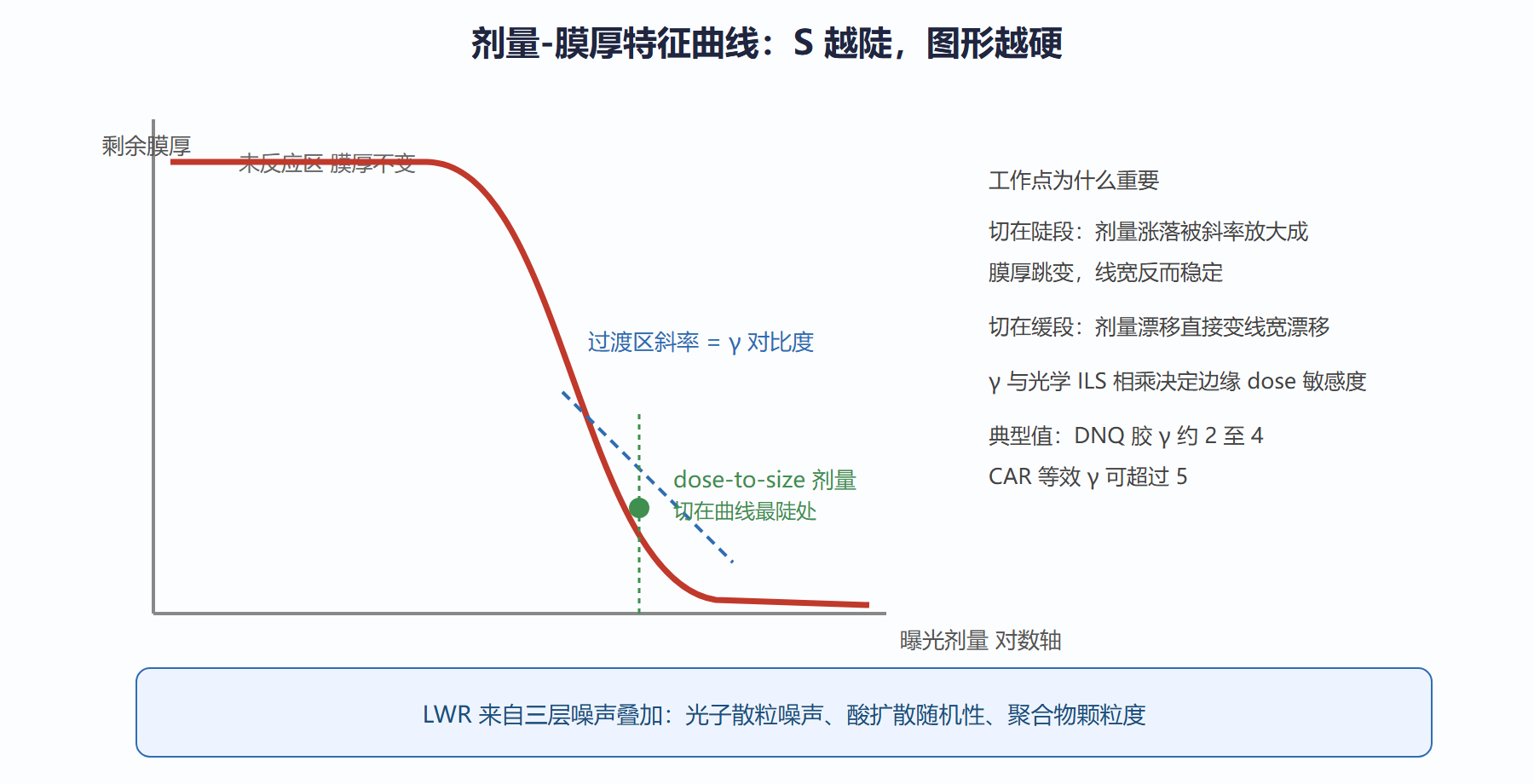

图：光刻胶特征曲线与对比度 γ
灵敏度：dose-to-size 与产能的换算
灵敏度用 dose-to-size 度量：把目标线宽印准所需的曝光剂量，单位 mJ/cm²。它直接换算成产能：机台的光源功率与光路透过率固定时，晶圆曝光时间正比于 dose，dose 减半、产出近乎翻倍。这就是灵敏度在参数表里排第一的原因。CAR 把 DUV 剂量压到 20 至 40 mJ/cm²；EUV 的现役值也在 20 至 40 区间，但注意 EUV 光子贵得多——250W 光源扣掉全链损耗，落到硅片上的功率只有零点几瓦，剂量再大产能就撑不住，这是第 6 章光源功率战争的经济根源。
LWR：被推到聚光灯下的参数
线宽粗糙度（LWR）刻画显影后线边缘的随机起伏，用 3σ 值表示（沿边缘的 CD 涨落叫 LER，沿两侧的综合涨落叫 LWR）。它为什么突然重要？因为线宽缩到 30nm 以下时，1 至 2nm 的边缘毛刺从"可忽略"变成"吃掉 5% 线宽预算"，而且直接调制晶体管的驱动电流与阈值。LWR 的三个来源分量级排序：光子散粒噪声（剂量 25mJ/cm²、EUV 92eV 光子换算下来，每个 20×20nm² 像素摊到的光子数只有几十个，泊松涨落天然存在）、酸扩散的随机性（离散产酸点经有限步随机行走形成浓度涨落）、聚合物颗粒度（分子尺寸数纳米，"材料"本身就不是连续介质）。三者都随剂量降低而恶化——高灵敏度与低粗糙度在物理上对撞，行业用 RLS（分辨率、粗糙度、灵敏度）三角形容许度来评价新胶：三者乘积近似守恒，改善一项往往以牺牲另一项为价。
用脚本感受一下光子噪声的量级：
import math dose = 25e-3 # J/cm2 photon_E = 92 * 1.6e-19 # EUV 光子能量 92eV，单位焦耳 photons_per_um2 = dose / photon_E / 1e8 pix = 0.02 * 0.02 # 20nm 见方的像素，单位 um2 n = photons_per_um2 * pix print(f"每平方微米光子数 {photons_per_um2:.2e}，像素内平均 {n:.1f} 个") print(f"泊松相对涨落 {1/math.sqrt(n)*100:.0f}%") # 量级：像素内几十个光子，涨落一成多——这就是 LWR 的物理地板之一
其余工程指标一句话档案
抗刻蚀性：膜在氟基等离子体里的损耗速率，决定"胶图形能不能撑到刻蚀结束"，ArF 胶靠脂环族骨架与表面硬化处理补课。驻留寿命：胶液在常温下的化学稳定性，CAR 的酸敏感配方让保质期以月计，冷链运输与开封时效都是产线真实成本。显影对比度之外的形貌参数：侧壁角（量产要求 88 度以上）、驻波波纹、底脚（footing）与顶部圆角（T-topping），分别指向黏附、反射与环境气氛（N-H base 污染会让表面不溶形成 T 顶）问题。这些指标单个看都是"次要项"，合起来决定一管新胶从样品到量产要爬多长的坡。
把参数表读成产线语言
胶厂参数表里的每个指标都能翻译成晶圆厂的一个 KPI：灵敏度对应产出报表（dose 低则机时省），分辨率对应节点能力（与窗口一起报价），LWR 对应器件参数分布（模拟电路客户最先感知），抗刻蚀性对应刻蚀段的选择比余量。采购评审时真正决定成败的，往往是参数表最后一页的小字：批次标准差、开桶后使用寿命、过滤规格、废液兼容性。一管胶在参数表上赢 5%、在批次一致性上输 20%，产线会毫不犹豫选后者——产线买的是确定性，不是峰值。
问题：为什么新一代胶的导入周期越来越长？
验证面在指数扩张：不仅要验证 CD 与灵敏度，还要验证 OCD 模型兼容性（量测模型要重做库）、OPC 模型重校（第 2 章）、缺陷基线重划、以及与 BARC/TARC 的组合矩阵。任何一项遗漏都会在量产期变成慢性良率损失，于是导入周期从早年的半年拉长到如今的两年以上。
参数矩阵的实验设计：一管新胶要跑多少片
新胶的工艺导入是密集实验的堆叠：基础特征曲线与旋涂标定（约一个批次）、dose-focus 矩阵（FEM，数十个区块起）、PEB 温度阶梯（每个温度点一轮 FEM）、显影时间扫描、以及与 BARC 组合的矩阵。每一轮实验的晶圆按十片到数十片计，全流程下来两三个月属正常节奏。理解这张实验地图的价值在于：当你看到胶厂参数表里的某个数字时，知道它背后是哪一格实验、用什么条件换来的，也就能判断这个数字在你家产线上要打几折。参数表是实验的摘要，不是承诺。
本节要点回顾
- 特征曲线 S 越陡 γ 越大，胶对光学斜率的放大能力越强；dose-to-size 必须切在陡段。
- 灵敏度直接换算产能：DUV 与 EUV 的 dose 都在 20 至 40 mJ/cm²，但 EUV 光子贵得多。
- LWR 是三层随机性的叠加：光子散粒噪声、酸扩散、聚合物颗粒度，各有物理地板。
- RLS 三角近似守恒：分辨率、粗糙度、灵敏度互相拉扯，是新胶评审的核心标尺。
- 抗刻蚀、驻留寿命、侧壁形貌这些工程指标，决定胶从实验室到产线的距离。
胶的全部要点收齐。第 4 章把胶装回机台：涂、烘、显、坚，每一步怎么操作、怎么失守。
