曝光与 PEB 完成的只是"分子准备"，胶膜表面看不出任何图形。显影是图形第一次显形的时刻，也是所有前道误差集中兑现的时刻。本节拆解显影的工艺动作、溶解动力学，以及显影之后的定形与检查——这条"最后一公里"的任何松动，都会让前面所有精度付之东流。

显影动作：puddle 工艺的细节

主流显影用正胶配套的 2.38% TMAH（四甲基氢氧化铵）水溶液，标准工艺是 puddle（液潭）法：硅片低速旋转，显影液一次性浇满表面并靠表面张力驻留成潭，静置 30 至 60 秒让溶解完成，再高速甩干、去离子水冲洗。相比连续喷雾法，puddle 的消耗少、温度稳定、片内一致性好，是 300mm 产线的默认选择。显影液温度被控在正负 0.2 摄氏度——溶解速率对温度的依赖与 PEB 同量级，温度漂移直接变线宽漂移。

溶解动力学：三个阶段与一个阈值

显影界面推进不是匀速的。对正胶而言，显影速率随局部脱保护程度（等效剂量）呈急陡的开关式变化：充分曝光区溶解速率可达每秒上百纳米，未曝光区每秒不足一纳米，两者差四到五个数量级。图形显形的过程因此分三段：表面可溶层迅速剥离（数秒），图形边缘的中间剂量区缓慢蚀退（主体时间），残余底膜（scum）的最终清理。工艺时间设定要让第三段刚好完成而不越界——时间不足，线底残留半透明底膜，刻蚀后成残柱；时间过量，侧壁被横向掏蚀，线宽塌陷。这就是显影时间以秒为单位严格定时的原因。

用简化的 Mack 型速率模型做个数值感：

# 简化溶解速率：速率随等效剂量呈指数开关
def rate(D, r0=0.5, r1=150, m=6.5):
    # D: 归一化剂量 0-1；r0/r1 nm/s；m: 开关陡度（对比度相关）
    return r0 + (r1 - r0) * (D**m) / (D**m + (1-D)**m)

for D in (0.2, 0.4, 0.5, 0.6, 0.8):
    print(f"剂量 {D:.1f} -> 速率 {rate(D):8.1f} nm/s")
# 速率从 1nm/s 量级跳到 100nm/s 量级的过渡带宽不到 0.2 个剂量单位
# 这就是胶阈值行为的来源，也是 dose 窗口窄的化学本质
​

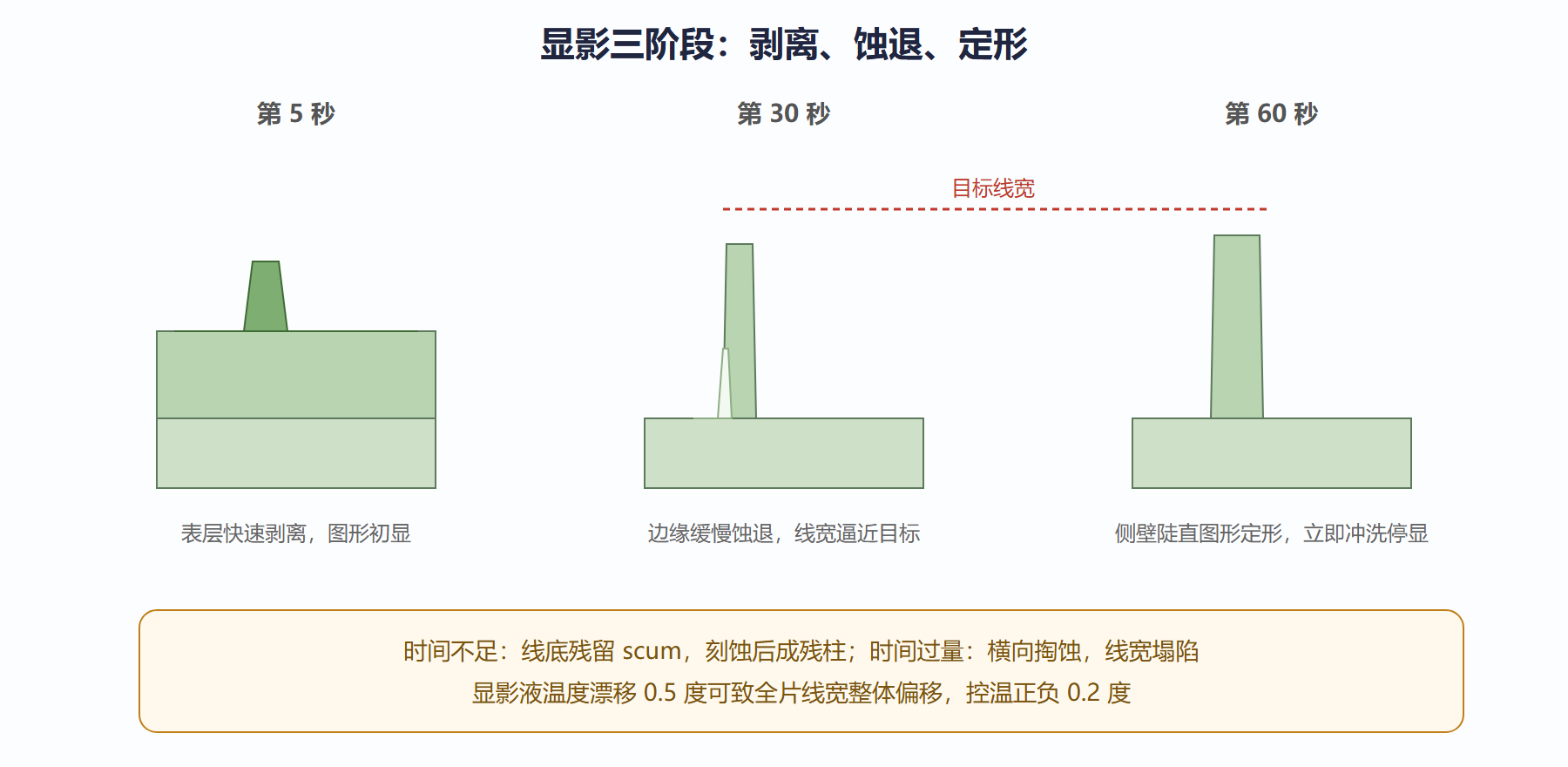

图：显影剖面随时间的演化

停显与干燥：把反应干净地按停

显影计时结束的瞬间必须立即终止反应：高速甩去显影液，去离子水冲洗稀释残液，再旋干。若残液滞留，继续溶解会在图形边缘挖出"缩颈"。干燥后的热板处理（post-exposure bake 后的显影后烘或直接坚膜）让膜脱水定形。到这里，胶图形正式"上墙"，可以接受检查、进入刻蚀。

显影检查：ADI 是光刻段的验收线

显影完成的晶圆要抽检 CD（CD-SEM 或光学量测，方法见第 8 章）与套刻，这叫 ADI（显影后检查）。ADI 数据有两个用途：一是验收——CD 超出规格的批次不能流向刻蚀；二是前馈与反馈——把当前晶圆的 CD 偏差反馈给下一批的 dose 与 focus 设定（先进产线用 APC 先进过程控制自动闭环）。显影检查是光刻段最后的安全网，网眼的大小（抽检频次与量测精度）直接决定缺陷流出率。

常见失效的指纹速查

拿到不良图形先对表查指纹，是产线工程师的基本功——大多数失效的成因清单其实很短，难的是把"现象-成因"映射表背熟并敢于按概率排查。

显影液管理：一瓶"水"的规格清单

显影液听名字像廉价辅料，规格却是试剂级的：TMAH 浓度 2.38% 的公差以万分位计，金属杂质按 ppb 级管控（钠、钾离子沾污会直接毁 MOS 器件），溶解氧与颗粒指标同样入表。产线的显影液通常由桶装原液在线稀释配制，配比泵的校准与配液的电导率监控是日常点检项。另一个常被忽略的变量是显影液的溶解能力衰减：开放式配液系统会吸收空气中的二氧化碳，碳酸化让有效碱度下降，显影变慢——密闭供液因此成为标配。把显影液当"水"管的工厂，良率报表迟早会教它重新做人。

问题：显影时间公差多紧？

以 45 秒 puddle 为例，量产公差通常正负 1 秒以内。按第 3.3 节的特征曲线换算，时间偏 2% 相当于有效剂量偏移一个可观比例，在窗口窄的关键层足以让 CD 出规格。机械臂的转移时序、泵的启停延迟都被纳入时序管理——显影是"以秒计费"的工序，字面意义。

喷淋与排布：puddle 里的流体工程

显影单元的硬件细节比想象中讲究：显影液从喷嘴到液潭的流型要避免气泡卷入（气泡覆盖区等于漏显）、液潭边缘要稳定不抖动（边缘抖动造成片缘显影不一致）、甩干曲线要分速段设定（低速甩不干、高速甩出缺陷）。喷嘴本身也是耗材——结晶与颗粒会在喷口积累，改变流型，定期清洗更换写入维护日程。这些流体层面的细节与第 3 章的化学、第 4.2 的热学共同构成显影质量的三大支柱：化学对、温度对、流体对，三者缺一，图形立显原形。

从 ADI 到 AEI：数据接力

显影后检查（ADI）之后还有刻蚀后检查（AEI）。两套数据做相关性分析，能分离出"光刻贡献"与"刻蚀贡献"各自的 CD 偏移份额——光刻侧的问题在 ADI 已现形，刻蚀侧的负载效应则在 AEI 才显形。这条数据接力是跨工序归因的基础设施：没有 ADI/AEI 配对数据，刻蚀车间的锅与光刻车间的锅就永远分不清。跨界数据的基建价值，在这一对缩写词上体现得淋漓尽致。

本节要点回顾

• puddle 显影是 300mm 产线标配：浇潭、静置、甩干、冲洗，时间以秒定时。
• 溶解速率开关式跳变四五个数量级，显影时间卡在 scum 消失与横向掏蚀之间。
• 显影液温控正负 0.2 度，漂移直接变线宽整体偏移。
• ADI 检查双重身份：批次验收加 dose/focus 闭环反馈的数据源。
• 失效有指纹：T 顶查环境、scum 查时间、喇叭口查显影液——先查表再动手。

到此，光刻胶从液体到图形的旅程完整了。第 5 章进入这条链上最贵的环节：曝光设备本身。
