胶片在 Track 里要过三道热工序：前烘、曝光后烘（PEB）、坚膜。三道烘烤共用同一类设备（精密热板），目标却完全不同：前烘管溶剂，PEB 管化学反应，坚膜管力学定形。本节的主角是中间那道——PEB，它是整条 Track 里温度控制最苛刻、对线宽影响最直接的一步。

前烘：把溶剂请出去

旋涂完成后膜里残留 5% 至 15% 的溶剂。不赶走它，后果成串：膜偏软，显影时溶胀失真；溶剂参与溶解动力学，特征曲线随残留量漂移；后续真空工序里溶剂逸出污染腔体。前烘用 90 至 110 摄氏度热板 60 至 90 秒，温度刻意选在"溶剂挥发充分、树脂与感光剂又不反应"的窗口。注意溶剂是从底部往上挥发的（界面处溶剂先被热板驱赶），烘焙结束时膜内形成上高下低的溶剂浓度梯度——这个梯度会轻微改变纵向溶解速率，是显影后侧壁略有倾斜的隐性来源之一。前烘后必须经过冷板（chill plate）降温再转移，否则硅片带着余热进入曝光机，焦点随之漂移。

PEB：化学放大真正发生的地方

曝光只产出了离散的光酸分子，把"点酸"变成"面反应"的是 PEB：90 至 130 摄氏度恒温 60 至 90 秒，酸催化脱保护（3.2 节的反应链）在此完成。PEB 有三个工程要害。

控温精度。脱保护速率对温度呈指数敏感，经验上每升 1 摄氏度反应速率约升 10%。线宽由脱保护量决定，于是 PEB 温度每偏 0.1 摄氏度，CD 可能偏移约 1nm 量级——先进工艺因此把热板均匀性做到片内正负 0.05 至 0.1 摄氏度，这是 Track 上最贵的技术之一。

时间与降温的对称性。催化反应在升温与降温途中都在发生，升降温度曲线的重复性同样计入总剂量。热板到冷板的转移时间由机械臂严格定时，任何速度漂移都是 CD 漂移。

酸扩散的调控窗口。3.2 节说过扩散长度 L = √(2Dt)，D 随温度指数变化。PEB 温度就是扩散长度的旋钮：升高温度放大倍率更好、灵敏度更佳，但边缘更糊；降低温度反之。每一代工艺的 PEB 温度，都是灵敏度与分辨率重新谈判的结果。

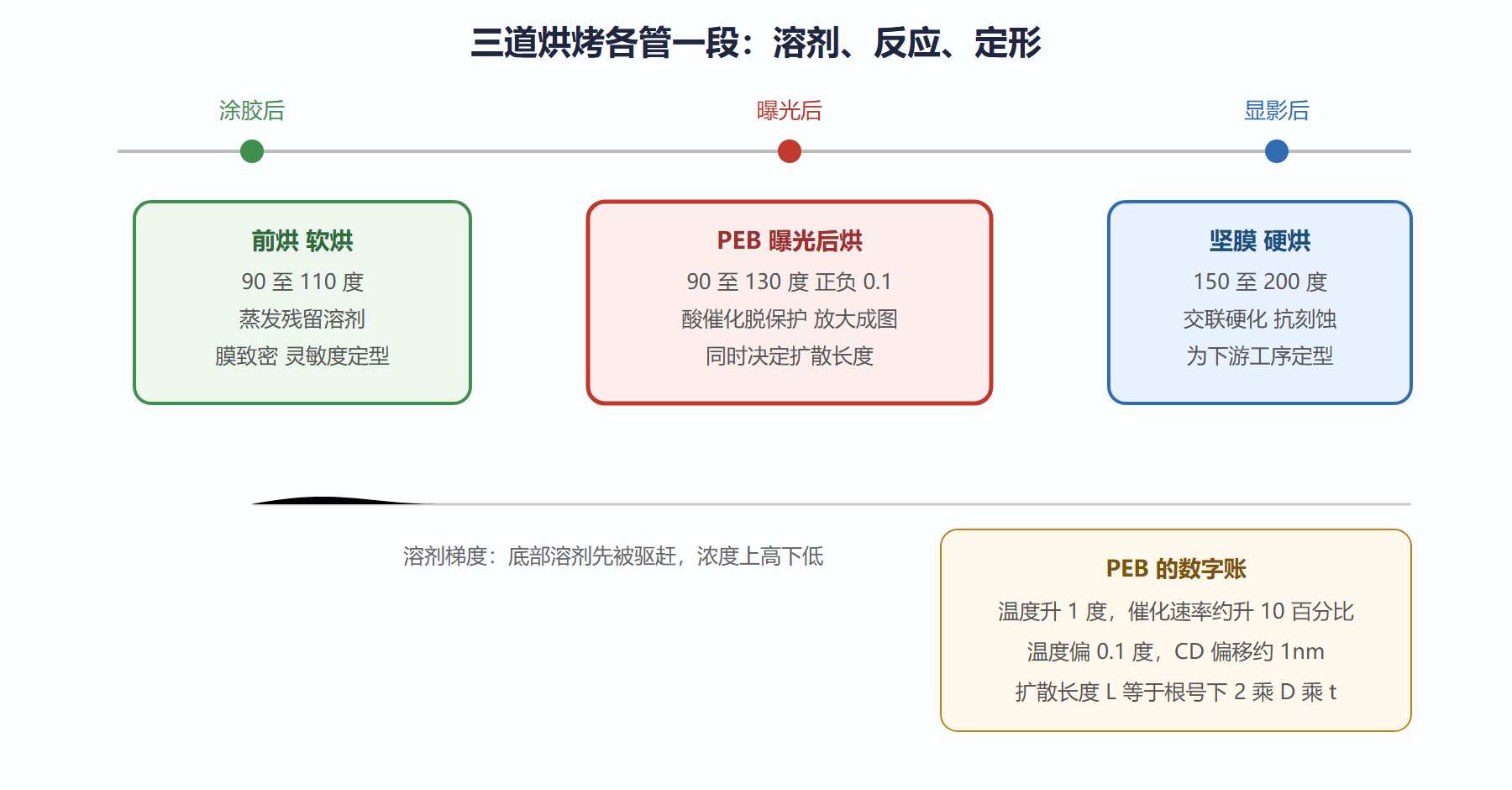

图：三种烘烤的分工与 PEB 的敏感性

坚膜与热板工程的隐性门槛

显影后的坚膜（hard bake，150 至 200 度）让树脂进一步交联，提高抗刻蚀能力、赶走残余显影液。ArF 胶的热稳定窗口较窄，坚膜温度过高会变形，通常配制冷板快速定形。热板本身的工程含量常被低估：片内温度均匀性、升降曲线重复性、热板与硅片之间的传热滞后，全部进入 CDU 预算。工厂维护里，热板校准是定期强检项目——烘烤设备的精度衰减是慢性病，不查不出，一查吓一跳。

热板的隐形工程：温度是测出来的

PEB 的正负 0.1 度不是热板铭牌上的数字，而是实测分布：晶圆表面真实感受到的温度受热板平整度、传热滞后、环境气流影响，与设定值之间常有系统差。先进 Track 用埋入式多点测温加"温度晶圆"（内置传感器的专用片）定期标定，把设定值到片面的传递函数校准出来。工程上还要区分两个概念：均匀性（片内各点温差）决定 CDU，准确性（设定与实测之差）决定批间漂移——两者由不同的机械与控制保证，校准方法也不同。理解了这一点，再看产线把热板校准列为月度强检，就不会觉得夸张。

问题：为什么前烘后必须过冷板？

硅片带着前烘余热进入曝光机，会使工件台局部受热、焦点漂移，还会让胶面继续反应（灵敏度漂移）。冷板把片温精确拉回室温并稳定几分钟，是曝光与 Track 两个温区之间的"缓冲带"。转移时间同样被严格定时——它本身就是温度曲线的一部分。

溶剂梯度与"表里不一"的膜

前烘留下的纵向溶剂梯度不只是学术细节：显影时，溶剂含量高的表层溶解更快，于是同一张膜在不同深度呈现不同的溶解速率——侧壁因此出现轻微的锥度，线底宽度与线顶宽度有系统性差异。工程上用"表里一致化"的两段式前烘来压缩梯度：先高温短烘赶表层溶剂，再中温长烘匀化内部。更精细的工艺还会用热板温度梯度（边缘略高）补偿边缘溶剂挥发更快的效应。这些微调单看每一项都只有零点几纳米的收益，但 CDU 预算就是由几十个零点几纳米拼起来的——先进工艺的工程美学，在于把所有小数点后的项目一起管住。

PEB 与 dose 的联合标定

PEB 温度与曝光 dose 在化学上是一对可以部分互偿的变量：温度偏低导致脱保护不足，可以部分靠加大 dose 补回，反之亦然。但这种互偿是有代价的——补偿后的窗口形状会变差，灵敏度与对比度偏离设计点。工厂的做法是联合标定：以窗口面积最大化为目标，在温度-dose 平面上联合寻优，而不是各自单变量调到"看起来正常"。这套流程把第 3 章的反应动力学真正用成了优化问题——化学给方向，统计给最优点。

从热板曲线看批次一致性

同一配方的晶圆在热板上走过相同时间，为什么批与批会有 CD 差？答案藏在热板温度曲线的细微差异里：机械臂放片速度的毫秒差、热板表面微量污染改变传热、周围环境温湿度变化——每个因素都在温度曲线上留下脚注。先进 Track 用曲线比对工具持续监控每片晶圆的实际温度轨迹，曲线偏离家族即预警。把"温度"从设定值升级为"曲线"来管理，是 Track 工程从粗放到精细的一步分水岭。

问题：烘烤工序的能耗能省吗？

能，而且已经成了 Track 的节能重点：热板群常年恒温待机是能耗大头，现代 Track 用"休眠-唤醒"策略在无片时段降功率、来片前快速回温，配合热板保温结构改进，单机能耗可降两成以上。节能与控温精度的矛盾靠更快的热响应元件化解——绿色制造与工艺精度在这台设备上握手言和，是第 9 章理念的一个微缩样本。

本节要点回顾

• 前烘赶溶剂（90 至 110 度），膜内留下纵向溶剂梯度，影响显影与侧壁。
• PEB 是化学放大主战场：催化与扩散同时发生，温度即参数。
• 温度敏感性约每度 10%，线宽预算把 PEB 控温逼到正负 0.1 度。
• 升降温度曲线与转移时间计入总反应量，机械臂定时也是工艺参数。
• 坚膜定形抗刻蚀；热板精度校准是 CDU 的慢性保障。

温度的事交代完了。图形现在只差最后一刻——显影。下一节看"溶解"怎么被精确地叫停。
