第 1 章说过，图形能不能成像取决于 ±1 级衍射能否进物镜。本节把这个判据写成工程上最常引用的一行公式，然后把光刻史上所有关键数字挂到它上面。这是全书的枢纽节：后面任何章节讨论"为什么"，追到底都会落到这行公式。

公式从哪来

瑞利在研究望远镜分辨双星时提出：两个艾里斑恰好可分辨的条件，是一个斑的主峰落在另一个斑的第一暗环上。把它平移到光刻的线条问题上：掩模线条是一组光栅，一级衍射角满足 sinθ = λ/p（p 为周期）；物镜能收下的最大角度由孔径决定，NA = n·sinθmax。两者一拼，周期 p 的成像条件是 λ/p ≤ NA，等号成立时 p = λ/NA，这就是"零 k₁"的理论极限。实际工艺里，光要经过胶的阈值切割才能变成图形，胶需要一定的光强对比度才能显出边缘，所以真实可用的周期比 λ/NA 要大，把富余量记作工艺因子 k₁，就得到：

CD = k₁ · λ / NA（密集线情况下 CD 取半周期，即半节距 half-pitch）

一行公式三个旋钮，每个旋钮背后是一整条产业链：λ 连着光源与光学材料（第 5、6 章），NA 连着镜头制造与浸没流体（第 6 章），k₁ 连着照明、掩模、胶与算法（本章与第 7 章）。

把三档光刻代进公式

验算一遍浸没式这行：0.27 × 193 / 1.35 ≈ 38.6nm——行业常说的"193nm 浸没式 38nm 物理极限"就出自这里。注意一个反直觉的事实：浸没式的波长明明还是 193nm，分辨率却逼近它的五分之一，靠的是把 NA 推过 1 加上把 k₁ 压到 0.27。公式右边三个因子同等重要，光刻三十年就是轮流拧这三个旋钮的三十年。

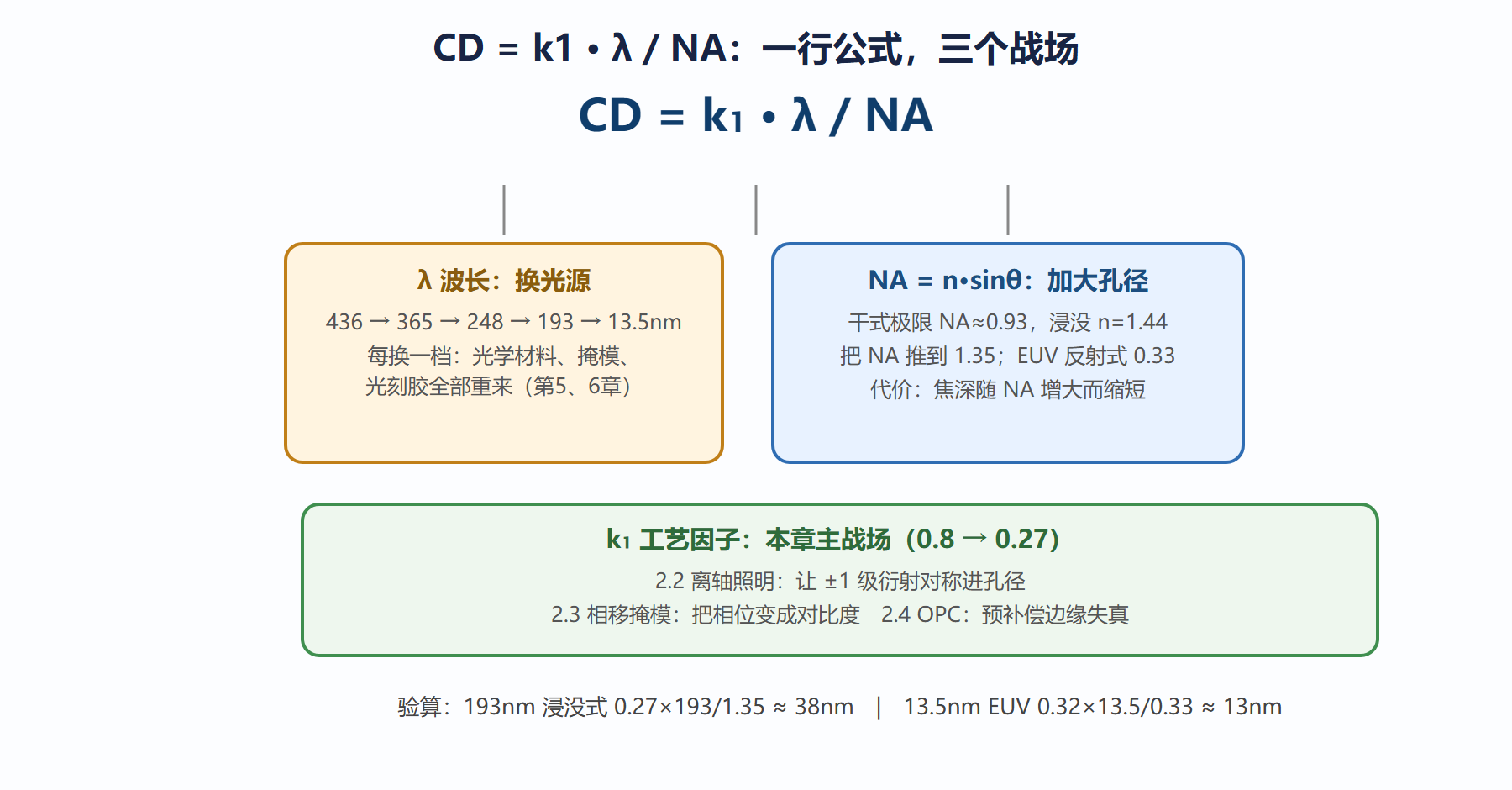

图：瑞利分辨率公式与数值孔径图解

NA 的物理上限与浸没的伏笔

NA = n·sinθ，θ 是物镜边缘光线与光轴的夹角。sinθ 最大只能到 1（光线平行于界面掠过），所以干式光刻（n=1）的 NA 天花板就是 1——实际因为镜头设计、像差控制与焦深的限制，干式做到 0.93 就到头了。想让 NA 过 1，只有一个办法：把物镜和硅片之间那层介质换成折射率大于 1 的东西。水的 n≈1.44，于是 0.93×1.44≈1.35，浸没式光刻（6.1 节）就此把 ArF 的寿命延长了十几年。这个推导在本节只要一行代数，但它值得单独强调：产业最重大的技术转折之一，源于对公式里一个字母的穷追不舍。

焦深：公式的另一半

只盯分辨率会吃大亏。与瑞利公式成对出现的还有焦深（DOF）的近似式 DOF ≈ k₂·λ/NA²。注意分母是 NA 的平方：NA 从 0.93 提到 1.35，分辨率提升约 45%，焦深却缩水到原来的 47% 左右。焦深短意味着硅片表面稍有不平、胶厚稍有不均，局部就失焦。这就是浸没式机台对调平调焦系统近乎苛刻的原因，也是第 7 章工艺窗口分析里"分辨率-焦深跷跷板"的出处。分辨率与焦深一起报价，单报分辨率都是耍流氓——这句行话值得记住。

k₁ 还能压多低

理论上 k₁ 没有下限，实际受三面墙约束：k₁ 逼近 0.25 时，成像光强对比度急剧衰减，胶需要近乎无限陡的阈值响应；k₁ 太低时图形对 dose 与焦距的微小波动极度敏感，工艺窗口收窄到量产无法容忍；再往下，光子噪声与胶的分子颗粒度开始显形（第 3、6 章展开）。量产逻辑工艺长期趴在 0.27 上下，存储器凭借图形更规则能到 0.25 略低。换句话说，软旋钮也快拧到头了——这正是第 6 章多重图形与 EUV 登场的直接原因。

公式两端的视角差：判定者与被判定者

有趣的是，瑞利当年是拿它当"够了就行"的判据用的：望远镜里两颗星分得开就算好。光刻把它倒了过来——CD = k₁λ/NA 里的 CD 是必须达到的规格，公式从"描述极限"变成了"下达任务"。视角一换，工程含义完全不同：天文学家拿极限解释"为什么看不见"，光刻工程师拿极限倒推"还差多少、花多少钱补"。同样是 0.61λ/NA 的衍射斑，望远镜里是自然约束，产线上是每月都要汇报的 KPI。

这也是为什么光刻行业把 k₁ 单拎出来：λ 和 NA 是"一次买定"的硬件参数，k₁ 是每个工艺层都在实时优化的软件参数。设备厂卖给你的是 λ 和 NA，工艺厂自己挣的是 k₁——两家公司在同一行公式上分工，这在制造业里相当罕见。

波长这条线为什么"断"在 193

从表里看，波长从 436nm 一路走到 13.5nm，中间却有个刺眼的空档：157nm 的 F2 准分子激光为什么消失了？答案值得展开，因为它示范了"换波长"的代价结构。157nm 光几乎被所有常规光学材料强烈吸收，透镜必须改用氟化钙晶体——大尺寸氟化钙透镜的均匀性与双折射都过不了关，浸没方案也只能找到折射率 1.37 左右的介质，改善有限；更糟的是 157nm 在水里的吸收让浸没彻底没戏。业界烧了好几年钱，最终在 2003 年前后集体放弃，回头把 193nm 加水这条邪路走通，反而直接封死了 157nm 的生存空间。教训写进了行业共识：**换波长不是换个灯，是重造光学材料体系；除非材料链全线就绪，否则宁可把钱砸在 NA 和 k₁ 上。**EUV 之所以成立，恰恰因为它换的是彻底不同的技术路线（全反射光学），而不是在透射材料上死磕。

干式到浸没的最后一跳：数字预演

把浸没前后的账先算在这里，6.1 节再讲工程细节。NA 0.93 干式的极限半节距，取 k₁=0.30：0.30×193/0.93 ≈ 62nm。换成浸没 NA 1.35、k₁ 0.30：0.30×193/1.35 ≈ 43nm；把 k₁ 再压到 0.27，就是 38.6nm。同一个波长，靠 NA 和 k₁ 把极限砍掉近四成——193nm 光刻由此从"45nm 节点的候选者"一路干到 7nm 节点（配合多重曝光），服役寿命远超所有早期预言。这个案例还有后半段：焦深从干式的约 0.3μm 掉到浸没的约 0.2μm 以下，机台的调平、调焦、温度控制全部重新设计。公式每给你一点分辨率，都在 NA² 里收走利息，这是本节最重要的工程直觉。

本节要点回顾

• CD = k₁λ/NA 由衍射判据 + 胶阈值行为合成，是光刻全部分辨率讨论的总纲。
• 三档数字要能脱口而出：193 干式 65nm 级、193 浸没 38nm 级、EUV 0.33NA 约 13nm。
• NA 天花板来自 sinθ≤1，浸没的本质是用高折射率介质突破干式极限。
• DOF ≈ k₂λ/NA² 与分辨率跷跷板，NA 不是白拿的。
• k₁ 的三面墙：对比度、窗口、噪声；量产下限约 0.25 至 0.27。

硬旋钮贵、慢、伤焦深。下面三节专门对付软旋钮 k₁——先从最便宜的一招开始：调光的方向。
