2.3 相移掩模：用相位对消救回对比度

2.3 相移掩模：用相位对消救回对比度

离轴照明调度的是光的方向，本节的相移掩模（PSM）调度的是光的相位。它源于一个漂亮的物理洞察：两束同相位的光叠加变亮，反相位叠加则互相抵消——既然衍射让"亮区溢进暗区"，何不人为造一些反相位的溢出，让它与残余光对消？这个 1982 年由 Levenson 提出的想法，把掩模从"明暗图案的底片"升级成了"振幅与相位联合调制的光学元件"。

问题：两根相邻亮线之间不够黑

窄缝掩模的衍射有个讨厌的尾巴：即便缝间不透光，缝边缘的衍射场会互相渗透，使两条缝之间的光强降不下去。胶按阈值显影时，残余光强抬高了"黑区"，线条就会变宽、粘连。对比度不足的问题在密集图形上尤其致命——2.2 节的照明技巧能把边缘光陡一些，但对"中间必须黑"无能为力。

解法：让相邻缝的光反相

若把相邻透光区的相位差拨到 180 度，两缝的衍射场在中间点上振幅等大反号，完全对消，光强精确为零。零背景带来的直接收益是边缘光强斜率大增，胶能切出更细的线。实现方式是在掩模其中一组透光区把石英基板刻薄（或加厚）一层 d = λ/[2(n−1)]：石英 n≈1.5 时，193nm 对应的台阶约 193nm 上下，就让透过的光恰好反相。

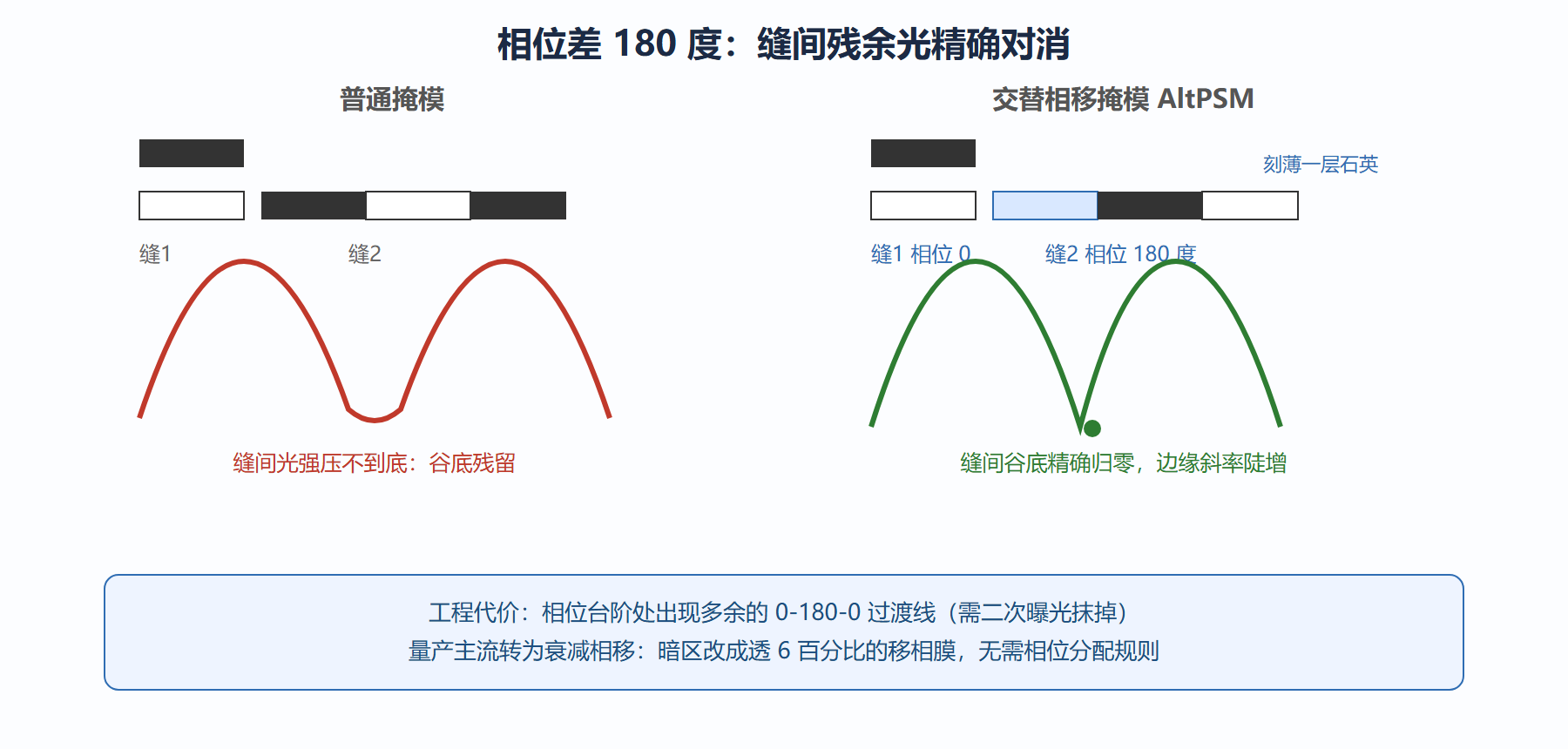

图：普通掩模与相移掩模的光强对消

两条技术路线

交替相移（AltPSM）：严格按"亮-暗-亮"结构把相邻亮区反相。对比度增益最大，适合存储器这类周期图形；麻烦是图形拓扑受限——任意版图里相位无法二着色时（奇数环），必须插入相位冲突条并在另一层曝光中抹掉，工艺步骤翻倍。衰减相移（attPSM）：把"黑"改成"深灰"——铬膜换成可透约 6% 光且移相 180 度的薄膜，让暗区泄漏的少量反相光去抵消边缘溢出。它不挑版图，单片掩模即可量产，是 ArF 时代逻辑工艺的标配。两者合起来说明一件事：掩模不再只是图形载体，它本身就是波前整形器。

数一数对比度收益

# 缝间中点的对消效果：两列波振幅相等时
import math
def intensity(a1, ph1, a2, ph2):
    # 振幅叠加后取模方
    re = a1*math.cos(ph1) + a2*math.cos(ph2)
    im = a1*math.sin(ph1) + a2*math.sin(ph2)
    return re*re + im*im

leak = 0.08   # 普通掩模缝间残留的相对振幅（含衍射渗透）
print("普通掩模缝间光强:", round(intensity(1.0, 0, leak, 0), 4))       # ≈1.1 百分比量级看振幅
print("衰减相移缝间光强:", round(intensity(1.0, 0, 0.25, math.pi), 4))  # 反相 25 百分比泄漏恰好对消
# 结论：反相泄漏不再是背景，而是免费的边缘陡化器
​

数字背后是设计思想的转换：把所有"不想要的微弱光"从敌人变成工具，让它们在对的位置反相叠加。

相移的边界

PSM 不是万能钥匙。AltPSM 的相位分配是图论问题，版图越随意越难着色；attPSM 的增益温和，主要救边缘斜率而非极限分辨率；两者都要求掩模制造精度再上一档——台阶深度偏差 10 度相位就损失一部分收益，这意味着掩模厂要新添相位测量与修调工序（8.3 节的掩模管理由此多了一章）。到了 EUV 时代，全反射光路里相位操控换了实现形态，但"相位是资源"这条思想原封不动地延续下去。

偏振：被逼出来的第四件武器

讲完相位还有一件顺带的事：193nm 浸没式把 NA 推到 1.35 后，偏振也成了分辨率资源。原因是两束电场方向互相垂直的偏振光不会干涉，而高 NA 下光线以大角度入射，S 偏振（电场垂直入射面）与 P 偏振（电场平行入射面）在界面上的行为差异被放大：P 偏振大角度入射时透射率下降、偏振态旋转，成像对比度受损。于是照明光必须"修剪"成特定的偏振态（线偏振、方位偏振 tangential 等），与离轴瞳形配套使用——方位偏振让每个离轴照明点的电场都垂直于其入射面，保住最大干涉对比度。这项能力把照明系统的复杂度又抬了一级，也再次印证本章的主题：光的一切自由度——方向、相位、偏振——最终都被变成了工艺参数。

相位掩模的工程账

技术上合理与量产上可行之间隔着一整套工程账。交替相移的相位分配在版图上是二着色问题，奇数环无解，必须引入相位冲突条——那是一段人为插入的反相条，用于打破奇数环，然后在配套的"修剪掩模"里被曝光抹除。一张功能掩模变成两张，工序、套刻、成本全翻倍。衰减相移的账则花在材料上：MoSi 之类的半透膜的透过率要控制在 6% 附近并稳定移相 180 度，膜厚偏差、刻蚀均匀性都会转化为相位误差；掩模厂为此新增了相位测量仪与修调工艺。把两种路线的账摆在一起就理解了市场的选择：量产用的往往是收益第二但系统摩擦最小的方案，这几乎适用于所有先进工艺技术的取舍。

一个可检验的推论

相移的收益只在"暗区必须足够黑"的场景最大化，所以它天生偏爱密集线条与接触孔这类图形；对于大面积均匀亮区（比如存储器阵列的背景），相移毫无用武之地。由此可以推出一条工艺规划经验：观察某技术节点的掩模清单，相移用在栅极与接触孔层、而大面积层用普通掩模——这不是巧合，是物理收益分布的直接映射。学会从公式推论工艺清单的形状，是读懂光刻工程师思维的第一步。

一道设计题：台阶该刻多深

把公式用起来：193nm、石英 n=1.56，180 度相位对应台阶深度 d = λ/(2(n−1)) = 193/(2×0.56) ≈ 172nm。听起来很大，但注意这是"必须精确到几纳米"的 172nm——相位误差以度计，5 度相位误差换算成深度约 4.8nm。掩模刻蚀的均匀性、石英的折射率离散、测量仪的校准，都会吃进这几十纳米。再算浸没式的有效波长：193/1.44 ≈ 134nm，台阶要求缩到约 120nm，容差更紧。这道题的工程结论是：相移精度不是光刻厂的事，是掩模厂的工艺能力指数，它解释了为什么先进掩模的价格能到几十万美元一张。

本节要点回顾

• 相邻亮区反相 180 度，中间光强精确对消，边缘斜率与对比度大幅提升。
• 台阶深度 d = λ/2(n−1)，193nm 石英掩模的台阶在亚微米量级，制造公差以度计。
• AltPSM 强但挑版图，需相位着色与冲突条；attPSM 温和且通用，量产主力。
• 掩模的角色升级为振幅相位联合调制器，为第 7 章的掩模优化埋下伏笔。
• 相移收益依赖相位精度，掩模相位计量成为供应链的新负担。

照明侧和掩模板侧的招都使过了。还剩一类失真不是"糊"，而是"形状走样"——接下来看怎么给掩模预支变形。
