6.1 浸没式光刻：把数值孔径推过 1
6.1 浸没式光刻：把数值孔径推过 1
干式 NA 封顶在 1，这是 2.1 节从 sinθ≤1 推出的硬结论。本节讲那个著名的破局动作：在物镜最后一面与晶圆之间注入一层水，让光线在离开光学系统前先进一次高折射率介质。想法一行字，工程十年功——浸没式是"用系统复杂性买物理极限"的教科书案例。
合法性：介质里的波长变短了
NA = n·sinθ 的 n 是成像空间的折射率。干式里 n=1，NA 天花板是 1；换成水，n≈1.44，同一物镜角度下 NA 直接乘以 1.44——0.93 干式物镜配合水，NA≈1.35。换个等价视角更容易看懂：光在水中波长变为 λ/n = 193/1.44 ≈ 134nm，衍射极限分辨率正比于介质中的波长，水把 193nm 的光"变成"了 134nm 用。焦深公式里 NA² 依旧，所以浸没的分辨率收益又一次以焦深缩水为代价——到第 5 章讲的调平调焦系统上讨债。
为什么不选折射率更高的液体？候选名单其实很短：要求对 193nm 透明（多数有机液体不透明）、化学稳定、不侵蚀镜片镀膜与胶面、黏度与流动性适合扫描。水几乎是唯一同时及格的答案。而 157nm 波段连水都吸收（2.1 节讲过），这就是 F2 路线死亡的最后一根稻草。

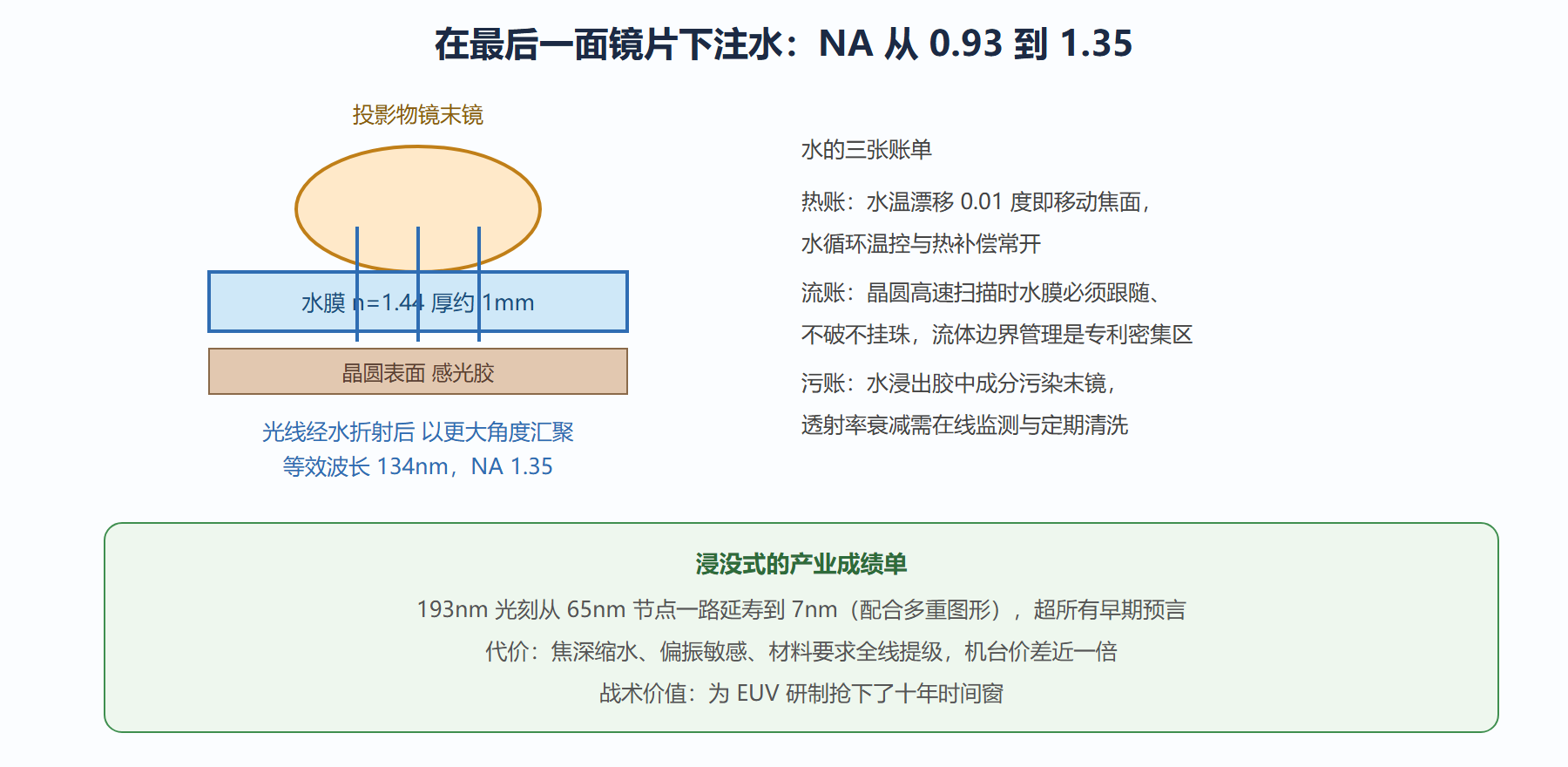

图：浸没式的水膜与 NA 提升
水膜的三张账单
热账。水的折射率随温度变化约每度万分之几，且水温直接决定焦点位置。机台为水路配备精密温控（毫开尔文级）与热漂移补偿模型，曝光开始前还要"预热跑"让水路进入稳态。
流账。晶圆台以每秒数百毫米速度扫描，水膜必须跟随台面移动、不破裂、不甩挂到别处。工程解法是浸没罩（immersion hood）——围绕末镜的一圈精密流体边界，配合局部真空与气体帘控制水的铺展。水膜破洞即失焦，水珠残留即缺陷，边界管理是浸没机台专利最密集的地方。
污账。胶面与水长时间接触，胶中可溶成分浸出并吸附到末镜表面，透射率缓慢衰减、局部热效应增强。机台以在线透射率监测触发清洗提醒，胶厂则开发低浸出配方。浸没式把"胶-水-镜"三者变成了一个化学耦合系统，任何一方换料都要重新验证。
工程收益的兑现与极限
浸没式量产化的成绩前面已算过账：NA 1.35、k₁ 0.27 时半节距 38.6nm，配合第 7 章的计算光刻与第 6.2 节的多重图形，193nm 平台一路打穿到 7nm 节点。它的极限也同样清晰：水之后没有更合适的介质（更高折射率液体要么吸收要么腐蚀），NA 1.35 即是这条路的终点。行业没有恋战——浸没式的战术使命是给 EUV 研制争取时间，它超额完成了。
浸没式的验收清单长什么样
一台浸没机台的验收不只是分辨率，流体与污染指标常占验收项的一半：水膜完整性（扫描全程无破膜）、水痕缺陷（曝光后晶圆边缘与背面的水渍残留计数）、末镜透射率（装机基线与衰减斜率）、水温稳定性（毫开尔文级记录）。晶圆厂甚至要为不同胶配方重跑流体兼容性矩阵——胶的浸出物改变水的表面张力行为，进而影响水膜稳定性。这些条目解释了浸没机的交付周期为什么以月计：流体系统没有"开箱即用"，只有逐片调校。
问题：浸没水膜会不会把缺陷"印"到晶圆上？
会，这是浸没式特有的缺陷通道：水路里的颗粒、气泡或水痕会在胶面留下曝光异常。对策是三道防线——水路的在线过滤与循环、曝光前后的水痕吹扫、以及基于曝光位置的缺陷地图比对（把缺陷坐标与水路行程对齐归因）。浸没式上线初期缺陷 fighting 是常态，成熟后水致缺陷要压到可忽略。
浸没式与偏振、焦深的联动回顾
把第 2、5、6 章的浸没相关结论串成一条线：NA 过 1 之后，大角度光线让偏振效应凸显（2.3 节末尾的方位偏振由此成为标配）；NA² 分母让焦深缩到不足 200nm（调平调焦系统因此升级到逐点补偿）；水膜的温控要求把浸没罩做成了专利最密集的部件（5 章的工件台节）。三个系统的联动改造说明，浸没式名义上是"加一层水"，实质是给整机的光学、机械、流体做了一次全面加压测试。这也是评估任何"新概念"时的通用方法：找到它的第一性收益（这里是一行折射率），再追出全链的连带改造，收益与代价的全貌才会浮现。
一个值得记住的历史细节
浸没式从 IBM 实验室的构想（1990 年代末）到台积电与设备商联合量产（2004 至 2005 年），只用了几年——在光刻史上这算得上"火箭速度"。速度的来源值得分析：其一，水是现成的，材料链无需新造；其二，它不推翻现有机器架构，是增量改造；其三，恰逢 157nm 路线受挫，全行业的资源与人才集中灌注到这条"备用路"上。三项条件凑齐，技术扩散的速度就脱离了常规节奏。这个案例常被拿来对照 EUV 的漫长爬坡——同样是聪明的主意，生态位不同，命运截然不同。
浸没罩的日常维护清单
浸没罩是水膜的直接管理者，维护清单比传统机台长出一截：罩体与晶圆间隙的校准（间隙误差改变水膜动力学）、气帘与真空槽的流量复检（边界稳定性的两面）、水路的颗粒计数（超标即停机冲洗）、以及每周一次的"水痕晶圆"专项检查（用显影后图形反查水渍痕迹的分布）。浸没罩的健康度与产能直接挂钩——它一旦不稳，扫描速度就得降档保良率。维护浸没罩的工程师常说：这台机器的心脏在物镜，脾气在水罩。
问题：既然水这么好用，为什么不把折射率更高的液体加进来？
业界评估过更高折射率的候选介质，问题清单清一色：对 193nm 的透过率不够、化学稳定性差、与胶面或镀膜反应、黏度与流动特性不适合高速扫描。水在"够用的折射率"与"全项及格的工程性"之间取得了唯一可行的平衡——技术选型常常不是选最好的，而是选唯一能活过全部考场的。
本节要点回顾
- NA 的 n 是成像空间折射率：水 n=1.44 把 193nm 用成 134nm，NA 0.93 变 1.35。
- 水几乎是唯一及格介质：透明、稳定、低黏；157nm 连水都不吸收，路线就此终结。
- 热、流、污三张账单：毫开尔文温控、水膜边界管理、在线透射率监测。
- 浸没把胶-水-镜耦合成一个化学系统，换料需全链重验。
- 战术定位：用工程复杂性买来十年窗口，掩护 EUV 完成研制。
NA 的油水榨干了，分辨率还有缺口。下一节讲"次数换尺寸"的多重图形——先看最笨的办法，再看聪明的办法。
