EUV 把单次曝光推到 13nm 半节距附近，但它的资本门槛把绝大多数玩家挡在门外。于是"下一代光刻"的名单上始终挂着几条备选路线：用模具压印的纳米压印（NIL）、不用掩模的电子束直写、以及仍在实验室的更短波长方案。本节逐条盘点它们的原理、成熟度与生态位——结尾再回答那个绕不开的问题：高 NA EUV 和多重图形，2nm 时代该站谁。

纳米压印：绕开衍射的物理复制

纳米压印（NIL）的思路釜底抽薪：不用光成像，直接把刻有图形的模具像盖章一样压进液态胶，固化后脱模。分辨率由模具决定， replicated 图形可以远小于任何光学的衍射极限，亚 10nm 图形在实验室屡见不鲜。它的三大工程难关：缺陷（模具与胶面直接接触，颗粒与残留是噩梦，量产缺陷密度要求比光学低几个量级）；套刻（压印是"复制"不是"对准成像"，层间对准精度难以与光刻机抗衡）；寿命与成本（模具自身会磨损，且一个模具只能复制同一图形——没有步进扫描意义上的任意版图灵活性）。NIL 在存储器这类重复图形（尤其 3D NAND）上不断传出量产化消息，在逻辑电路的关键层上则始终无法满足套刻要求。它的生态位是"规则图形、对成本极度敏感"的场景。

无掩模直写：灵活性之王，产能之痛

多束电子束直写（maskless e-beam）把"复印"退回"书写"：成千上万束电子束并行扫描，直接在胶上画图。优点极具诱惑力——没有掩模、没有掩模交期与成本、版图随时可改，天生适合小批量与原型。致命伤是产能：单束电子束的写入速率落后光学光刻四五个数量级，即使数万束并行，整片晶圆的曝光时间仍在小时级，而光刻机是秒级。直写的现实定位因此固定在掩模制造本身（所有光刻掩模都出自电子束光刻，见 8.3）、原型与小批量、以及特殊场景（光子芯片、量子器件）。把它想象成光刻界的"按需打印"：灵活，但按页计费贵得多。

更短波长与等离子体聚焦的实验室竞赛

波长往下走的候选还有几个：更短的软 X 射线、以及用等离子体透镜聚焦带电粒子的方案。它们共同的问题是：13.5nm 已经把"一切材料都吸收"的难题推到极限，更短波长只会更极端——多层膜方案失效（需要原子级完美的晶体反射镜），光刻胶的二次电子问题恶化，掩模与计量全部无解。这些方向目前停留在论文与概念验证阶段，产业路线图上没有它们的量产席位。光刻的"下一代"竞赛，实际是 NIL 与直写抢生态位、EUV 自己迭代（高 NA、更高功率）的格局。

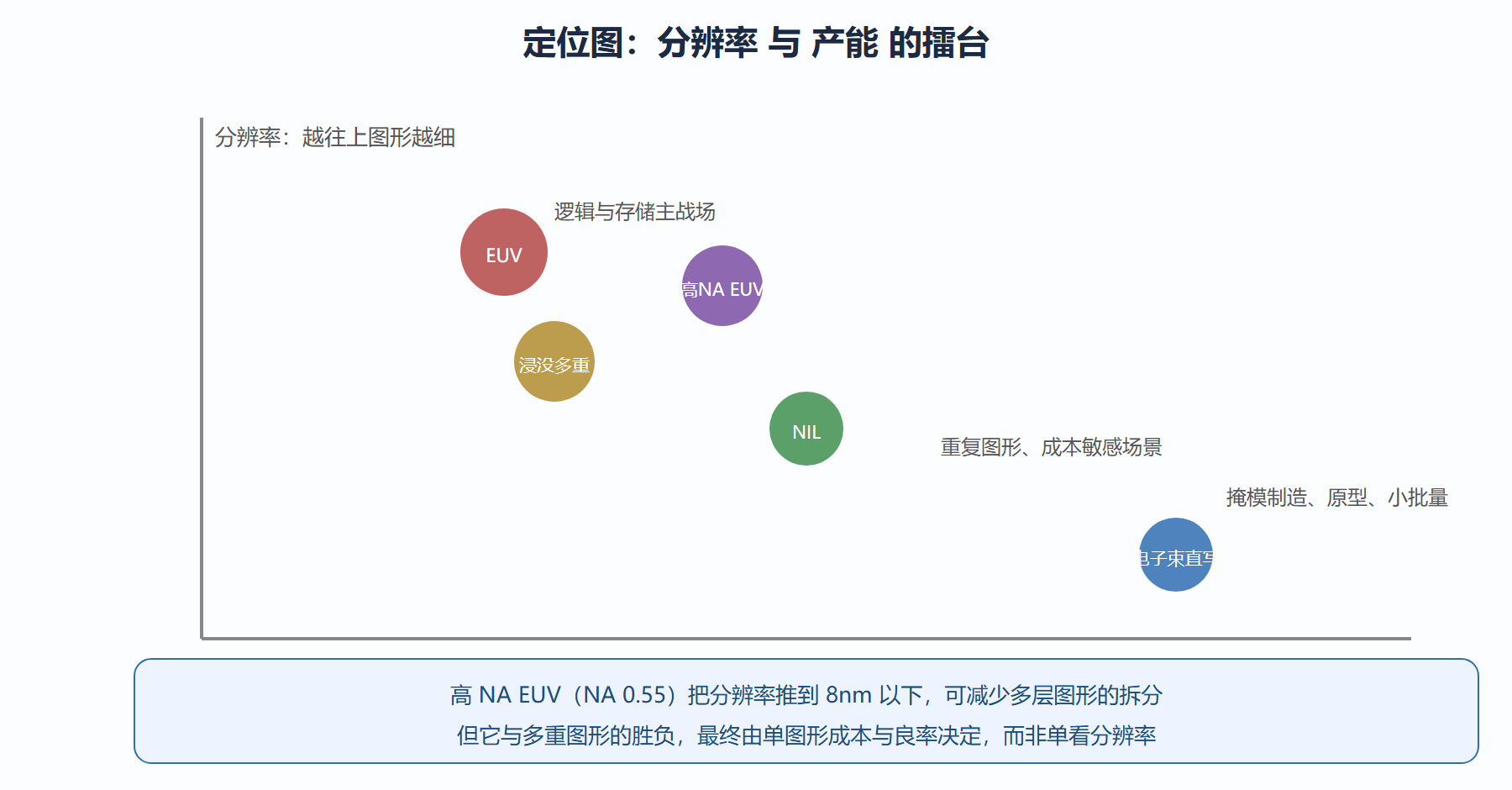

图：三条图案化路线的能力定位

高 NA EUV 与多重图形：2nm 时代的岔路口

高 NA EUV（NA 从 0.33 到 0.55）把理论半节距推到 8nm 附近，直接收益是减少拆分：过去需要双重甚至四重图形的层，可以合并回单次或双重曝光，流程缩短、设计约束放松。代价同样明白：反射镜系统更大更贵、视场缩小一半（同版图要两次拼接曝光，对工件台与套刻提出新要求）、光刻胶在更低剂量的光子预算下噪声更严峻。与之对阵的是"0.33NA EUV 加 SAQP"组合：设备成熟、单次成本低，但流程长。两条路线的胜负不在分辨率——两者都够细——而在每个合格图形的综合成本。这就是第 7 章工艺窗口与第 9 章产业经济要接手的问题。

路线评估的实操框架

面对"下一代"宣传，工程上用四问过滤：一问缺陷与良率（实验室图形漂亮不算数，全片良率报表才算数）；二问套刻与拼接（视场缩小或需拼接的方案，套刻压力乘几倍）；三问生态成熟度（胶、掩模、量测、修复有没有配套——单点技术救不了全链）；四问单位成本（每合格 die 的图形化成本，含设备折旧摊销）。用这四问回看历史同样有效：157nm 死于材料链、X 射线光刻死于生态与光源、纳米压印在存储器上反复冲卡正是卡在第一问。历史不会重复，但会押韵——每次新路线发布，先拿四问过一遍再激动不迟。

高 NA EUV 的工程账单明细

高 NA（0.55）的收益与代价都值得逐项列出。收益侧：理论半节距 8nm 级、关键层拆分次数减少、设计约束放松；代价侧：反射镜系统更大更贵、视场腰斩导致同版图拼接两次（拼接处套刻新增预算）、光路反射次数变化重新分配能量、更陡的光子预算让胶噪声问题加剧、以及整机功率进一步上探。这些条目没有一项是"不可解"，但每一项都要花钱花时间——高 NA 的量产爬坡速度，本质上取决于这些工程账单的清偿速度。给新技术估"爬坡时间"，用的就是这种逐项列账的方法。

直写与光刻的融合趋势

无掩模直写与光学光刻的边界正在局部融合：混合直写方案在光刻机上嵌入电子束阵列做"精细补刀"，或者用直写做小批量而用光刻做量产。融合的动力来自产品结构的碎片化——芯片品类越来越多、单品产量分化，固定掩模的经济性在小批量端崩塌。直写技术的每一步产能进步，都在改写"多少片以下用直写更划算"的临界线。盯住这条临界线，比预测谁取代谁更有信息量。

从路线图看投入节奏

把当前公开的产业路线图摊开看投入节奏：EUV 仍在爬功率与良率（增量优化），高 NA 完成首批装机进入工艺开发（平台验证），NIL 在存储器上做量产冲卡（场景突破），直写技术在混合方案里找位置（生态渗透）。四条线的成熟度梯度清晰，投资逻辑随之不同——买成熟线赌产能，买新平台赌下一代，买场景技术赌细分市场。路线图不是科技新闻的集合，而是一张投资风险分层图，这是产业分析与技术学习的交汇点。

给学习者的观察清单

持续跟踪这个领域，建议盯四个可量化的观察点：EUV 光源功率的量产值爬坡（产能的先行指标）、高 NA 机台的工艺层导入清单（平台成熟的标志）、NIL 缺陷密度的公开数据（其量产资格线）、直写临界产量的变化（混合方案的边界移动）。四个数字比任何概念之争都更能说明技术走到哪一步——技术观察的要义，是把叙事换成仪表。

本节要点回顾

• NIL 用模具复制绕开衍射，分辨率惊人，输在缺陷、套刻与图形灵活性，生态位是规则图形。
• 无掩模直写产能落后四五个数量级，守住掩模制造与原型的阵地。
• 更短波长方案没有量产路线图，13.5nm 已把材料难题推到极限。
• 高 NA EUV 的意义在减拆分，视场减半与胶噪声是它的新账单。
• 路线之争的裁判是每合格图形的综合成本，分辨率本身不是终点。

印得细的手段盘点完毕。下一章换个视角：在动手之前，能不能先在计算机里把整个光刻过程预演一遍？
