按瑞利公式，把波长从 193nm 砍到 13.5nm，分辨率一步改善十几倍——前提是所有配套全部重造。EUV 的难度清单读起来像故意刁难：13.5nm 光几乎被一切材料强烈吸收，透镜不存在、普通反射镜也不行、空气也不行；于是光学全换多层膜反射镜，光路全程真空，光源改用激光打锡滴的等离子体。本节按"光怎么产生、怎么反射、怎么最终落在胶上"的顺序拆解这台机器，并算清 250W 光源功率这笔核心账。
光源：激光等离子体（LPP）的锡滴循环
没有气体放电管能发出功率可用的 13.5nm 光，工业方案是激光等离子体：每秒五万次，直径约 25 微米的锡液滴精准坠入真空腔；第一束预脉冲激光把液滴打成扁平薄饼，数微秒后主脉冲（千瓦级 CO₂ 激光）轰击薄饼，瞬间汽化成数十万度的等离子体，锡离子跃迁辐射出 13.5nm 附近的极紫外光；碎裂的锡残渣被真空泵抽走，下一滴准时补位。三个工程细节决定成败：锡滴与激光的时空同步（晚几微秒就打空）、等离子体的位置稳定性（光源等效于一个"灯泡"，位置抖动直接变成曝光不均）、锡碎屑的清理（锡会镀到收集镜上毁掉反射率，需氢气流的保护与周期清洗）。
功率账：EUV 量产机要求光源稳定输出 250W 量级（对应中间焦点功率数百瓦级），而 CO₂ 激光器输入是数十千瓦——能量转化效率只有个位数百分比。提高每瓦转化、提高打靶频率、延长收集镜寿命，是 EUV 光源十几年来永不停歇的三条战线。光源功率直接换算产能：剂量 30mJ/cm² 固定的情况下，硅片上的光强每提高一倍，每小时产出就多一截；250W 与良率报表之间存在一条笔直的因果线。

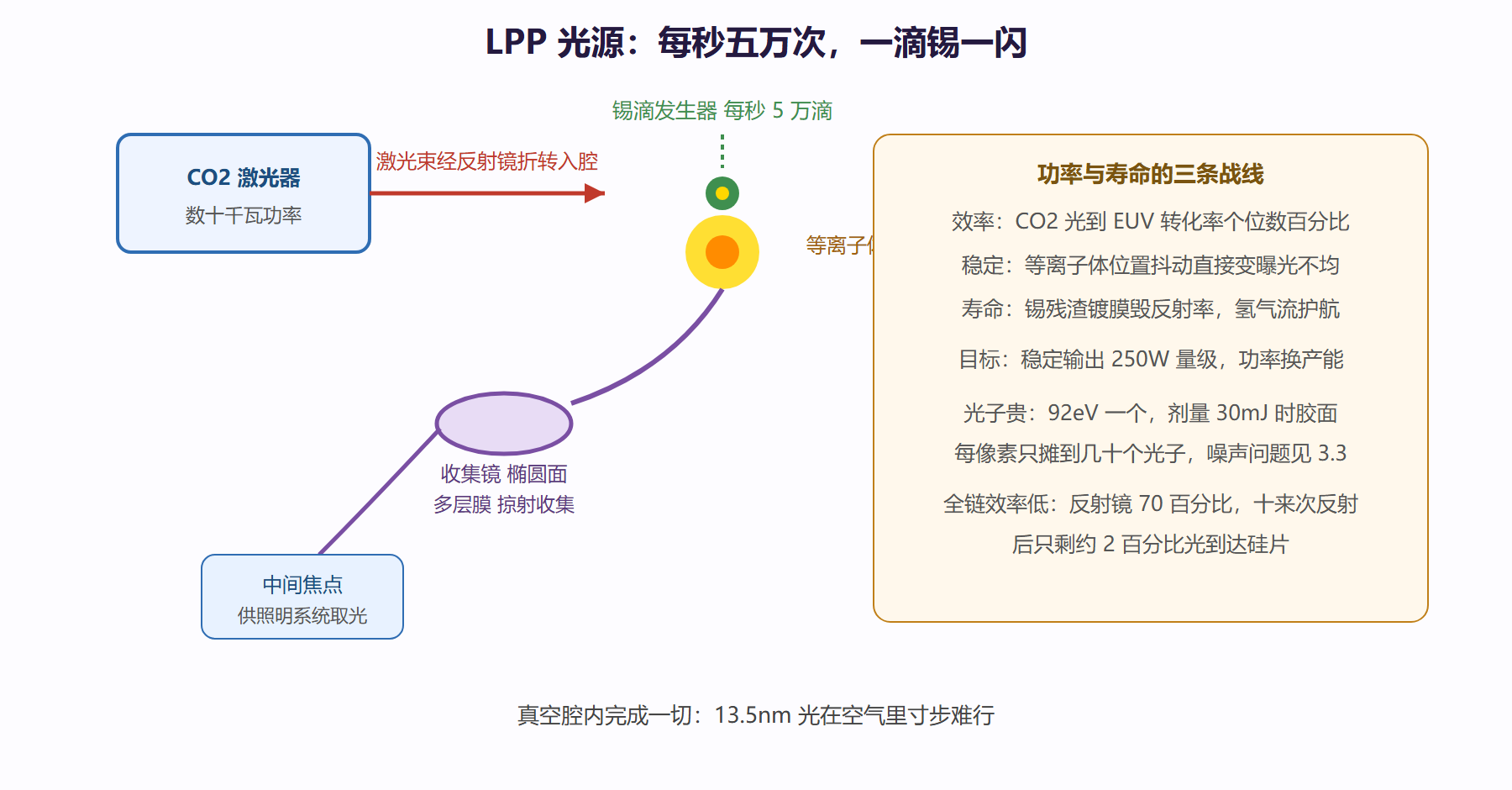

图：EUV 激光等离子体光源结构
反射光学：多层膜这颗工艺明珠
13.5nm 光没有透明材料可用，唯一的办法是多层膜反射镜：硅与钼交替蒸镀四十到六十对，每对厚度约 7nm，层间界面把入射光的部分反射波叠加成相干增强，反射率最高约 70%。注意这套体系的全部"光学"都建立在纳米级镀膜精度上：层厚误差 0.1nm 量级就压低反射率，镜面面形误差以皮米计。EUV 曝光全程要十来次反射——光每弹一次丢 30%，十次之后从光源出发的光只有约 2% 到达胶面，这就是光源功率战争的另一半原因。掩模也是反射式的：多层膜加吸收层图形，整片像一面刻了图案的镜子，缺陷管理因此变态苛刻（8.3 节）。
全链效率与胶的新处境
把功率账串起来：CO₂ 激光数十千瓦 → EUV 250W → 十几次反射后胶面接收约数瓦 → 分摊到每片晶圆的有效曝光功率以毫瓦计。在这个能量水位上，第 3 章的灵敏度与光子噪声问题全面激化：92eV 的 EUV 光子在胶里打出二次电子，酸源本身随机化，传统 CAR 的扩散控制接近极限，金属氧化物胶走上前台。EUV 不是把 DUV 机器换个灯，而是光源、光学、掩模、胶、真空、计量六条链同时换代——理解了这一点，就理解了它为什么贵、为什么慢、为什么只有极少数公司能造。
EUV 掩模：反射带来的额外烦恼
6.3 的正戏是光源与反射镜，掩模的麻烦值得一页篇幅。反射式掩模的图形刻在多层膜顶部的吸收层上，任何侵入多层膜的缺陷都无法修复；更刁钻的是相位缺陷——多层膜内部的微小凸起在表面不可见，却足以扰动反射波前，在晶圆上印出隐形图形。检测相位缺陷需要专门的反射式 inspection 工具，判定致命性要跑仿真映射。EUV 掩模的空白（blank）缺陷密度长期是产业攻关项，每一片掩模坯料都价值不菲且报废无救。这套现实让 8.3 节的掩模管理体系在 EUV 时代全面加码：更严的验收、更密的监控、更谨慎的寿命策略。
问题：为什么 EUV 不做浸没？
EUV 光在一切液体中都被强烈吸收，没有"浸没介质"可用——水的方案在 13.5nm 完全失效。NA 的提升只能靠反射光学自身的孔径放大，这就是高 NA EUV 路线（6.4 节）的物理起点。
EUV 产线的能量流程图
把 6.3 的功率数字串成一条能量流：市电进厂 → CO₂ 激光器（数十千瓦）→ 等离子体转换（效率个位数）→ 收集镜汇聚（再折损过半）→ 照明与投影系统十来次反射（每次乘 0.7，全链只剩约 2%）→ 胶面接收毫瓦级有效功率 → 按剂量配额折算成每小时晶圆数。这条流程图是理解 EUV 经济性的万能钥匙：任何一环的效率提升或损耗增加，都会按链式比例放大成产能与成本的变化。为什么光源功率的每一步爬坡都是产业新闻？因为在这条链上，光源功率几乎就是产能的同义词。
真空与污染：看不见的战场
13.5nm 光路必须全程真空，而真空环境自带一套污染逻辑：任何材料在真空与高能光子联合作用下都会缓慢放气，放气物沉积到镜面就是反射率的慢性杀手。氢气环境被引入作为"保护气"——低质量氢离子能持续清除镜面沉积的碳与锡，代价是氢脆风险需要材料工程化解。真空工程与污染控制在 EUV 里不是后勤保障，而是与光学同等地位的主战场：反射率损失百分之一，产能与成本立即响应。
问题：EUV 光刻胶为什么要"重新发明"？
DUV 的化学放大机制在 EUV 面前遇到三重不适：光子能量从 6.4eV 跳到 92eV，光子不再温和地产酸而是打出高能二次电子，酸源位置随机化；低剂量下光子散粒噪声放大边缘粗糙；传统树脂对 EUV 强吸收导致反应深度失控。金属氧化物胶用无机骨架直接吸收光子、以配位变化驱动溶解性翻转，绕开了酸扩散环节，噪声与分辨率的矛盾随之缓解——但灵敏度与图案坍塌风险成为新账单。材料的重新发明不是偏好，是物理的强制。
本节要点回顾
- LPP 光源：锡滴每秒五万次、双脉冲打靶，等离子体辐射 13.5nm，效率个位数。
- 250W 是产能的生死线：剂量固定，功率即产出；三条战线是效率、稳定、寿命。
- 多层膜反射镜（Mo/Si 数十对、每对约 7nm）反射率约 70%，是整个 EUV 的物理地基。
- 十来次反射吃掉 98% 的光，光源功率战争有一半是在为反射损耗买单。
- 六条链同时换代（光、镜、掩模、胶、真空、计量），EUV 是系统工程而非单项发明。
一次曝光到 13nm 的新世界打开了。那 EUV 之后呢？下一节盘点还在赛马中的替代路线。
