8.2 套刻精度控制：层与层的纳米级握手

8.2 套刻精度控制：层与层的纳米级握手

芯片由几十层图形叠成，栅极要骑在阱区上、接触孔要对准栅极、金属要连住通孔——任何一层错位，轻则电阻变差，重则开路短路。套刻（overlay）要求把层间错位控制在 2nm 量级，相当于在直径 300mm 的晶圆上保持十亿分之几的对齐。本节讲套刻的数学语言、误差从哪来、以及现代产线的分级修正体系。

套刻的数学：把错位分解成几何项

量测工具在晶圆上读取当前层与前层图形的相对位置偏差，然后拟合成一组几何项：平移（整体 X/Y 偏移）、旋转、放大/收缩（温度或工艺膜应力导致的尺度变化）、梯形畸变（正交方向的缩放不一致），以及场内高阶项（每个曝光视场内部的形变）。这套分解不是学术游戏——每个几何项对应不同的物理来源和不同的修正手段：平移靠工件台 offset 修正，放大靠温度补偿，场内项要靠掩模图形重写或逐场曝光修正。误差的分解方式决定了修正的可能性空间。

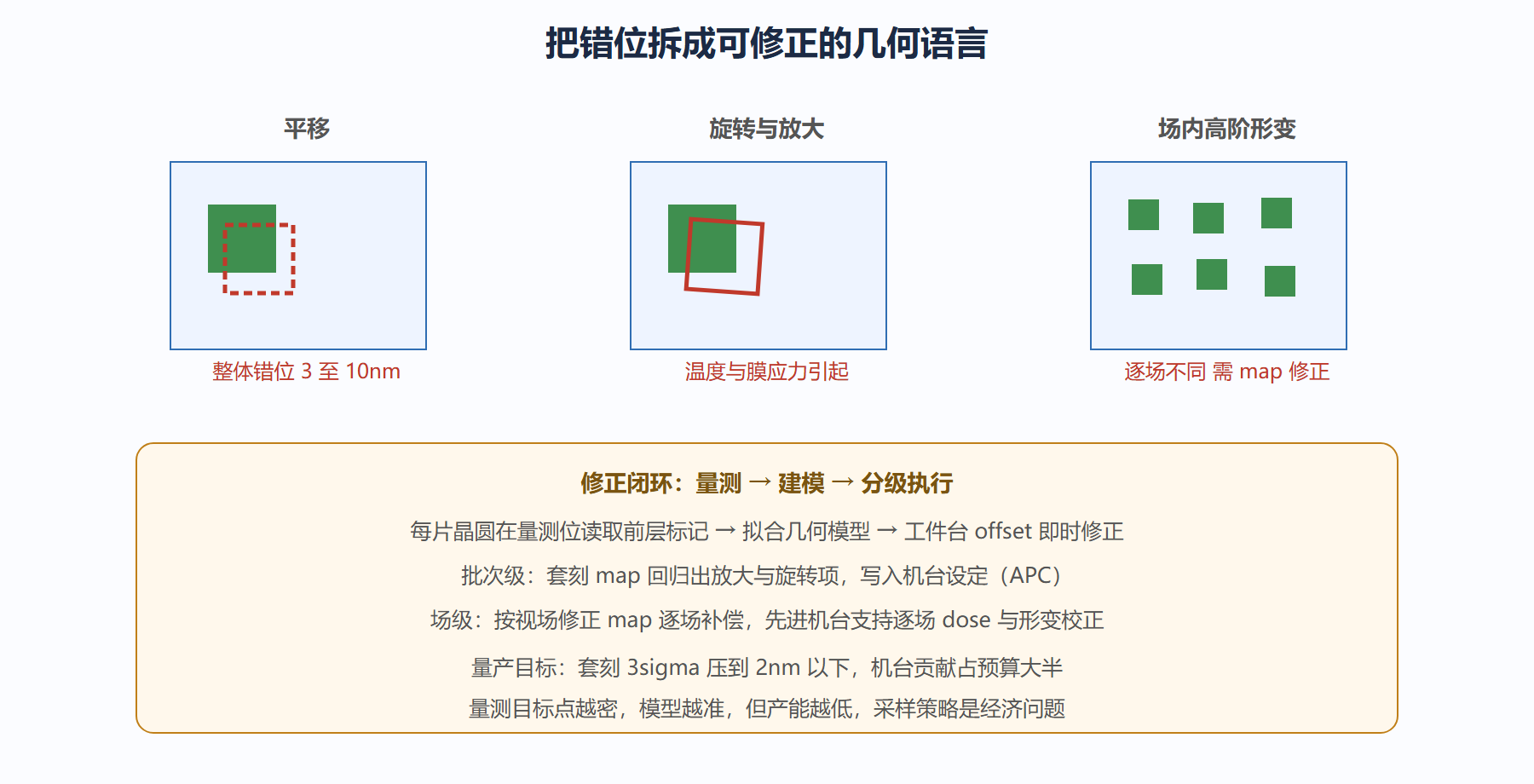

图：套刻误差的矢量分解与修正闭环

误差从哪来：一条预算链

套刻误差按来源分账：光刻机匹配（不同机台对同一层的成像位置差异，含镜头畸变、 illumination 差异）、工件台与对准（对准传感器噪声、标记质量、台间传递误差）、工艺形变（膜层应力、热过程让晶圆本身变形，电流与产线温度是慢性推手）、掩模误差（写入与伸缩误差）。先进工艺的典型预算：总目标 2 到 2.5nm（3σ），机台与对准占大头，工艺形变次之，掩模占小头。分账的意义在于行动：哪一项超支，就治哪一项的设备或流程，而不是全厂一起瞎忙。

修正体系：从单机闭环到全厂协同

现代产线的套刻控制是三层嵌套。第一层片内：每片晶圆在对准位读取标记，拟合 offset 实时应用——这层解决"这片和参考位形差多少"。第二层批次：套刻量测机（与光刻机同厂配套的专用量测台）测完的 map 回归出批次级修正量，经 APC 写回后续晶圆——这层解决"趋势性漂移"。第三层厂级：多台光刻机交叉参与同一层时，机台间的匹配矩阵需要持续校准（机台分派时按"哪台印哪层最互补"做优化）。三层各司其职，任何一层失守，别的层都救不回来——套刻控制是体系战，不是单点战。

# 批次级套刻修正的简化回归
import numpy as np
# map 数据：测点坐标 x,y 与套刻偏差 ox,oy（nm，示意 9 点）
X, Y = np.meshgrid(np.linspace(-1,1,3), np.linspace(-1,1,3))
ox = 2.0 + 3.0*X + 1.5*Y + 0.8*X*Y      # 平移+放大+旋转+梯形混合
oy = -1.0 + 1.2*X - 2.5*Y - 0.6*X*Y
A = np.column_stack([np.ones(X.size), X.ravel(), Y.ravel(), X.ravel()*Y.ravel()])
for name, o in (("X", ox.ravel()), ("Y", oy.ravel())):
    c = np.linalg.lstsq(A, o, rcond=None)[0]
    print(f"{name} 项: 平移{c[0]:+.1f} 放大{c[1]:+.1f} 旋转{c[2]:+.1f} 高阶{c[3]:+.1f} nm")
# 回归系数逐项写回机台设定，即批次级 APC 修正的骨架
​

采样策略：量测也是产能

套刻量测点越密，模型拟合越准，但量测机时是真实成本。产线用统计采样：全片几十到上百点、按批次抽片、异动时加密。采样策略的调优本质上是在"信息够用"与"产能损耗"之间定价——这是把工程问题变成经济问题的又一例，和第 7 章的窗口预算一脉相承。

套刻量测结构的设计学

套刻量测靠专门设计的目标结构：嵌套式方块（in-die nested box）或光栅（grating target），分布在每个曝光视场的边角与中心。目标结构的设计学问在于信噪比：目标太小信号弱、太大又不代表产品图形；它还要跟产品图形"经历相同的工艺"才会反映真实形变。先进流程把套刻目标直接塞进划道线（scribe line）与 die 内部空区，一片晶圆上数百个目标，量测机几十秒扫完。目标设计的演化史就是套刻量测精度的进步史——从早期百微米级的专用靶标到如今亚微米级的 die 内目标，量测从"抽检"变成了"普查"。

问题：套刻量准了为什么还出错版？

因为量测的是"历史"，修正的是"未来"。套刻数据来自已完成的前层，反馈修正作用于后续层，中间隔着批次周转时间（WIP 延迟）。延迟期间若有趋势性漂移，静态修正就会追着漂移跑出振荡。现代 APC 用时序预测模型补偿这个延迟——控制论的经典问题在这里重演。

晶圆形变：套刻的慢性敌人

套刻误差里最难缠的一项来自晶圆自身的形变：薄膜应力释放、热过程、CMP 磨削都会让 300mm 的硅片像薄饼一样缓慢翘曲与伸缩，幅度虽小（纳米到亚微米级），但随层堆叠累积。对策分三级：机台级用场内 map 修正"追认"已发生的形变；工艺级压低每层的应力失配（沉积温度、膜厚优化）；设计级在版图里布密度均衡图形让形变对称化。三级手段的成本逐级上升、见效周期逐级拉长，所以工程上永远先做机台级兜底、再推动工艺与设计的根治——这与软件工程"先打补丁再重构"的节奏如出一辙。

问题：套刻修正为什么会"过修"？

APC 反馈环对趋势性漂移的响应有延迟，若增益设得过高，修正量会追着噪声放大，套刻 map 反而被修出新的振荡——这就是过修。防御手段是控制论经典的保守调参：按过程的响应时间常数设定增益，配合死区（小偏差不动作）与限幅。调参的依据是长期数据的频谱分析——先弄清漂移的真实周期，再决定环要多快。套刻控制因此是一门"懂工艺的控制论"，纯算法背景的工程师在这里反而容易翻车。

本节要点回顾

• 套刻误差分解成平移、旋转、缩放、场内高阶项，分解方式决定修正空间。
• 预算链分账：机台匹配、对准、工艺形变、掩模，2 到 2.5nm 总盘子各占其位。
• 三层修正嵌套：片内 offset、批次 APC、厂级机台匹配，层层递进缺一不可。
• 量测采样是产能问题：点密模型准、点疏产能高，策略即定价。
• 套刻不是单点精度而是体系精度，机台匹配矩阵是先进厂的核心资产。

图形又细又准之后，最后一关是"干净"。下一节算一算缺陷与良率之间那笔决定生死的数学账。
