一颗 die 上只要落进一个致命缺陷就整颗报废，而先进工艺的缺陷尺寸标准已经压到十几纳米。本节先算清缺陷与良率之间的数学关系——它解释了芯片经济学的一半——再讲检测与拦截的手段，最后专门处理光刻特有的命题：掩模本身怎么验收、修复与终身管理。
泊松模型：缺陷密度与良率的致命关系
缺陷随机散布，落在哪些 die 上服从泊松分布。设缺陷密度为 D（个每平方厘米，致命口径），die 面积为 A，则一颗 die 无缺陷的概率（良率）为 Y = exp(−D·A)。这个简洁公式的推论深远：
- 面积敏感：D 相同时，面积翻倍，良率从 exp(−DA) 掉到 exp(−2DA) 的平方量级——大芯片天然良率低，这是 3D NAND 和大算力芯片的成本核心难题；
- 密度杠杆：D 减半与 A 减半等效，工艺降缺陷与设计缩面积是同一枚硬币的两面；
- 多工序连乘：全流程 N 道工序各自贡献 Dᵢ，总良率 exp(−ΣDᵢ·A)，光刻在其间贡献图形缺陷与套刻失格两类损失。
import math D = 0.05 # 致命缺陷密度 个/cm2（示意，先进逻辑混合口径） for A_cm2 in (0.5, 1.0, 2.0, 4.0): Y = math.exp(-D*A_cm2) dies_per_wafer = 700 / A_cm2 # 300mm 粗略口径 good = dies_per_wafer * Y print(f"die {A_cm2}cm2: 良率 {Y*100:5.1f}% 合格 die 数约 {good:6.0f}") # 面积增大 8 倍，合格 die 数不增反降——这就是"越大越贵"的数学

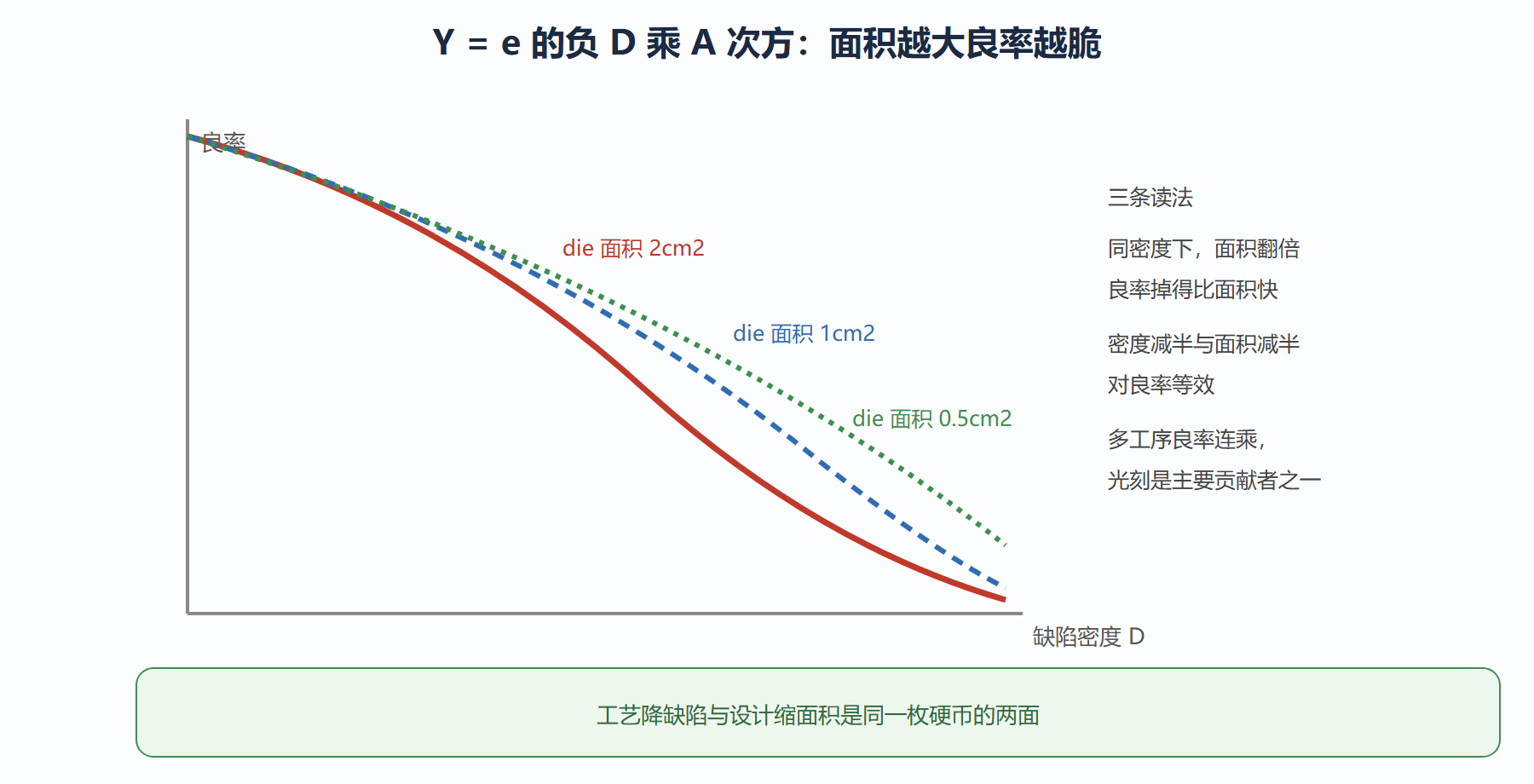

图：缺陷密度与良率的关系曲线
检测体系：光学扫面、电子束找细、电学验真
三类检测分工明确。光学明场/暗场检测：高速扫描全片，对比相邻 die 的图案差异（die-to-die）或与参考图比对（die-to-database），每小时能扫数片晶圆，是产量化的主力；灵敏度在几十纳米，足以拦截大部分致命缺陷。电子束检测：灵敏度到 10nm 级以下，速度慢一个量级，用于光学检测报溢出的复核、关键层加密抽查与缺陷根因分析。电学检测：用专门的电学图形结构（阵列化的短路与开路孔）把缺陷"翻译"成通断信号，直接给出"致命缺陷"的口径，是良率模型校准的基准。三者构成"广域撒网、重点收网、事实定案"的流水线。
光刻段的缺陷还有一批专属指纹：胶颗粒、显影残渣、水渍（浸没式）、Edge bead 碎屑、脱膜剥离。它们多数能在显影后检查（ADI）阶段被光学检测捕获，从而在刻蚀之前拦截——越早发现，损失越小，这是检测布局的第一原则。
掩模管理：母版的终身体检
掩模是产线上最贵的"耗材"，一张几十万美元，却在数百到数万片晶圆上反复服役。它的管理是一整套体系：验收——出厂前用电子束与光学工具做全版缺陷扫描，按"缺陷在版图上的实际影响"判定致命性（同尺寸缺陷在密集区致命、在空区无害，所谓 mask error factor 的空间版图效应）；使用中——护膜（pellicle）挡住颗粒落版，定期复检监控缺陷增长与透射率衰减，EUV 掩模因反射结构对缺陷更敏感且没有成熟修复手段，管理标准最严；修复——铬层多余的用聚焦离子束溅掉、缺失的沉积补上，修复后的版要复扫验证；退役——透射率与缺陷水平跌破阈值即退役，避免它成为慢性的良率刺客。掩模管理的隐性议题是数据管理：每张掩模的缺陷地图、修复记录、使用履历必须与它在产线上印过的批次对得上，出问题时才能秒级回溯。
缺陷归因：从一张缺陷地图开始
发现缺陷只是起点，归因才是价值所在。产线的标准动作是把缺陷数据做成空间地图：按晶圆坐标、按视场内坐标、按曝光顺序三个维度展开。地图会说话——缺陷集中在晶圆边缘指向边缘曝或边珠问题，周期性重复等于视场周期指向掩模缺陷，随机散布指向颗粒与化学污染，与浸没水路行程强相关指向水痕。归因之后才是行动：掩模缺陷走修复或降级使用路径，工艺颗粒走设备清洗路径，化学污染走批次隔离路径。缺陷管理的成熟度，不看检测出多少缺陷，看归因闭环转多快。
问题：为什么缺陷密度指标要以"致命口径"为准？
检测工具报出的缺陷总数包含大量无害缺陷（落在不敏感区域的微粒、非图形区的污染）。直接用总数做 KPI 会诱导团队去"清洁无害区域"刷数字。致命口径需要电学验证或仿真映射支撑，获取成本高，但它与良率的因果关系是直连的——管理指标必须与结果指标同源，否则管理动作会变形。
检测灵敏度与逃逸概率的平衡
检测灵敏度不是越高越好：灵敏度每提一档，检测时间与误报率同步上涨，产能被拖累。工程上用"逃逸概率"做定量权衡——给定缺陷尺寸分布与检测阈值，计算出流入下游的致命缺陷期望值，把它与检测成本放在一起最优化。结果通常是分层策略：关键层用高灵敏度慢扫，普通层用标准速度扫，异动期临时加密。这个框架把"检多细"从经验问题变成了概率与成本的计算题，是良率工程里最实用的思维工具之一。
掩模缺陷的"版图效应"实例
同一颗 40nm 的掩模缺陷，落在密集线之间是断线致命，落在大片空白区则完全无害——这就是版图效应。现代掩模验收的判定流程因此是"检测出缺陷 → 映射到版图坐标 → 仿真它在晶圆上的成像影响 → 按影响定级"。定级为无害的缺陷可以放行，避免了大量不必要的修复与报废。这套流程把缺陷判定从"几何大小"升级为"功能影响"，是掩模管理从粗放到精细的标志性进步，也是仿真技术（第 7 章）在质量环节的直接复用。
本节要点回顾
- 泊松公式 Y = exp(−DA)：面积与缺陷密度对良率等效，大芯片天然脆弱。
- 三类检测分域：光学广域高速、电子束精细复核、电学结构直接验致命性。
- ADI 阶段拦截光刻专属缺陷，越早发现损失越小。
- 掩模终身管理：验收、护膜、复检、修复、退役，EUV 掩模标准最严。
- 缺陷数据与履历的可追溯性，是良率问题快速归因的前提。
到此，单条产线的技术闭环讲完了。最后一章跳出工艺本身，看看设备、材料、设计与晶圆厂如何被组织成一条产业链。
