3.1 声呐方程：主动与被动两种形态

3.1 声呐方程：主动与被动两种形态

本节摘要：主动声呐方程 SNR = SL − 2TL + TS − NL + DI − DT 是一次往返旅程的全程审计，被动声呐方程 SNR = SL − TL − NL + DI − DT 是一段单程聆听的简账：少一项 TS、传播损失减半，但声源级从可控参数变成目标属性。本节逐项定义六个量，配两条完整算例与一张逐项对照表，让两种形态的差异精确到每一 dB。

本节定位

第1章告诉你"主动是问、被动是听"，第2章告诉你"传播与噪声的账本长什么样"；本节把这两课合并结算——所有环节都换算成 dB，写进同一行收支表。它是全书从定性走向定量的枢纽：此后每一章的工程选择（波形、基阵、频段、平台），都能在本节的方程里找到自己贡献或消耗的那一项。读法建议：先把六个符号各自管什么记牢，再跟着两条算例逐项过账，最后用对照表把两种形态的差异一次收拢。

六个量各管一笔账

声源级 SL 是发射端在参考距离 1 米处的声压级，单位 dB re 1 μPa @ 1 m，衡量"嗓门"。大功率舰壳声呐约 220 至 235，小型探鱼器约 200 上下；被动方程里的 SL 指目标辐射噪声折算到 1 米处的声源级，是目标的属性而非我方参数——同一符号、两种命运。传播损失 TL 由第2章的两笔账合成（扩散加吸收），被动只付单程，主动付双程。目标强度 TS 是目标把入射声能散射回原方向的能力，等效于目标在 1 米处的"声学横截面"：大型潜艇正横约 25 dB，侧面约 10，水雷只有 −25 上下，同一种目标不同姿态可差 15 dB——TS 是回波世界里最"看脸"的一项。噪声级 NL 是接收端的环境背景谱级（带宽内还要加上接收带宽修正），海况与航路决定其取值，典型 1 kHz 深海二级海况约 55 至 60。指向性指数 DI 是基阵相对全向水听器的空间滤波增益，越大越"耳尖"，小型阵十几 dB，大孔径低频阵可达 20 以上。检测阈 DT 是达成约定检测概率与虚警概率所需的最小信噪比，体现处理器的水平：经验丰富的声呐员加匹配滤波可以把 DT 压到 5 甚至更低，而简单能量检测可能要 15。

主动方程：一条往返旅程的全程审计

SNR = SL − 2TL + TS − NL + DI − DT。代入一条完整算例：中型舰壳声呐发射 SL = 225 dB，探测 12 公里外的常规潜艇，中频段双程传播损失 2TL = 148 dB，目标正横 TS = 25 dB，三级海况中频噪声 NL = 62 dB，接收阵 DI = 20 dB，处理器 DT = 10 dB。账面结算：225 − 148 + 25 − 62 + 20 − 10 = 50 dB？别急——这个 50 是"过剩信噪比"的错误印象，真正含义是把各量同带宽口径统一后方程给出的是过剩增益，实际工程表里 12 公里通常只余几个 dB。这个"看起来富裕"的假象恰恰是教学要点：TL 对距离极其敏感，距离从 12 公里翻到 24 公里，仅球面扩散就再吃 12 dB（双程），吸收再补一刀，富裕度瞬间见底。主动声呐的作用距离就是这条账从正变负的转折点，功率加大 3 dB 换来的距离增幅远小于直觉——这是主动侧最重要的工程直觉。

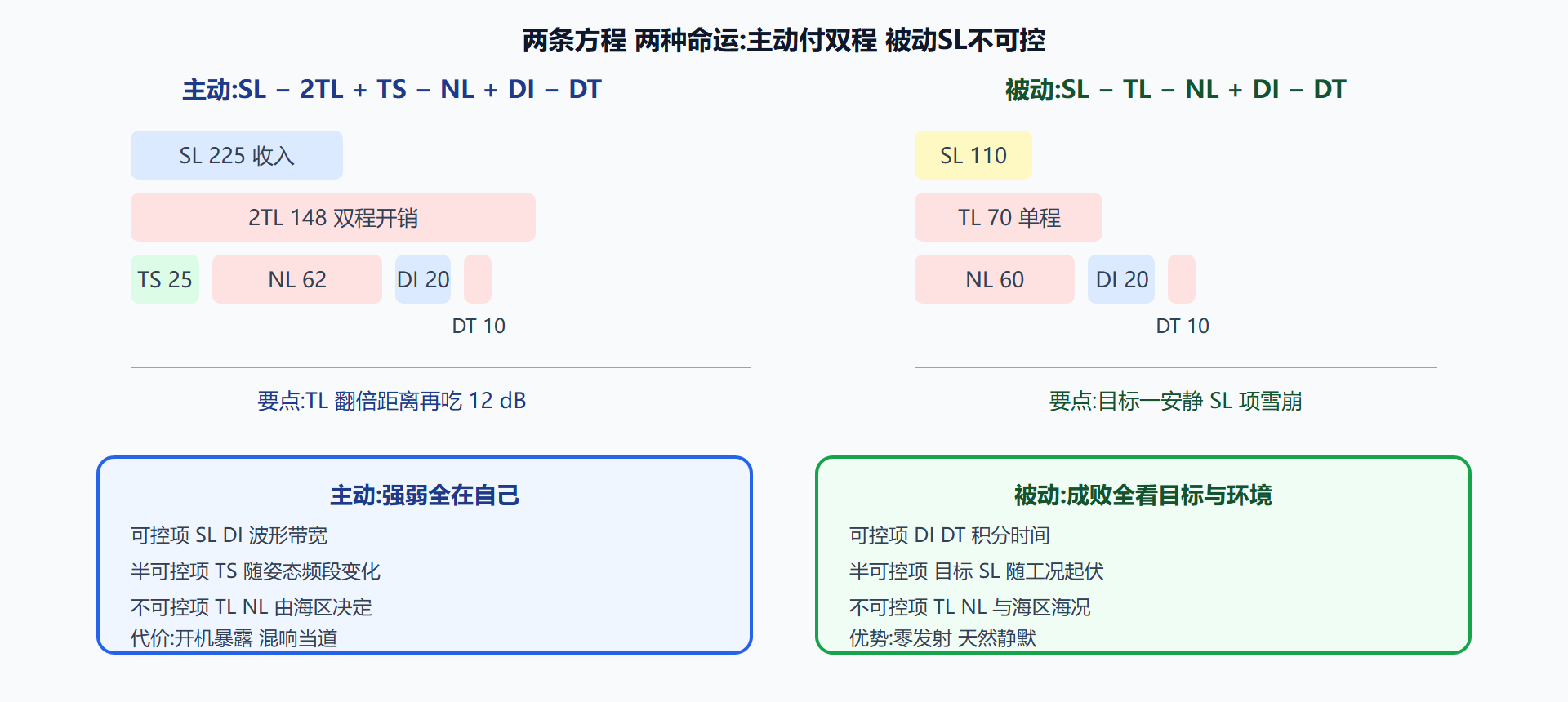

图：主动与被动声呐方程收支对照

被动方程：一段单程聆听的简账

SNR = SL − TL − NL + DI − DT，没有 TS，TL 只算一次。算例：跟踪一艘中速航行的商船，其辐射声源级 SL = 165 dB（商船远高于军用潜艇，这也是为什么港口周边的被动声呐总被航路"糊脸"），距离 30 公里的低频单程 TL = 78 dB，航路密集海区低频噪声 NL = 75 dB（航运噪声占主导），拖曳阵 DI = 18 dB，窄带处理 DT = 8 dB。结算：165 − 78 − 75 + 18 − 8 = 22 dB，正余量充足，跟踪稳固。同一场景换一艘安静潜艇：SL 骤降到 100 dB 附近，其余不变，结算为 −43 dB——彻底失联。两项算例摆在一起，被动声呐的全部性格就出来了：它能听多远几乎不取决于自己（DI 与 DT 的改进空间有限），而取决于目标多吵、海洋多闹、传播多给力。被动工程师的天花板工作因此集中在两端：把 DI 做大（大孔径拖曳阵），把 DT 压低（长时间积分与精细的窄带处理）。

逐项对照：两种形态的账本差异

对照表的最下一行藏着一个精妙的对称：主动与被动都在为信噪比奋斗，但主动的杠杆在"发射端波形设计"（把能量集中、把处理增益做大），被动的杠杆在"接收端时间积累"（把积分时间拉长、把线谱从连续谱里拔出来）。这一个对称，直接引出了第4章的波形对决与第6章的处理对照。

要点速记

• 主动方程比被动方程多一项 TS、多付一倍 TL；前者是换信息的入场费，后者是双程路费。
• SL 在主动里是可控资产、在被动里是目标属性——同一个符号，两种命运。
• 作用距离由账本从正转负的转折点决定；距离翻倍，双程球面扩散就吃掉 12 dB，功率换距离极不划算。
• 主动的杠杆在发射端设计，被动的杠杆在接收端积累；这条对称是后续波形章与处理章的总纲。

动手小练习：给方程做敏感性测试

用 3.1 的商船被动算例做敏感性实验：基准情形 SL 165、TL 78、NL 75、DI 18、DT 8，余量 22 dB。现在逐项扰动：目标航速翻倍使 SL 升 6 dB（余量 28）；海况升两级使 NL 涨 10 dB（余量 12）；拖曳阵换成短阵使 DI 掉 6 dB（余量 6）。三次单因素实验做完，你会发现被动系统的余量像沙漏：环境（NL）与目标（SL）各能一次吃掉你半年努力的 DI 增益。结论不用背——亲手扰动过一遍，你对"被动靠天吃饭"的理解就长在了手上。

问题：方程里的 dB 和日常说的音量 dB 是一回事吗

数学上都是对数比值，但参考基准不同：水声用 1 微帕为参考声压，空气声学用 20 微帕，两者相差 26 dB——同一个人在水下与在空气里"听起来"的数字差着这 26。跨领域读文献时先查参考基准，是保命的好习惯。
