3.2 检测阈、混响限制与距离预算

3.2 检测阈、混响限制与距离预算

本节摘要：把声呐方程倒过来用就是距离预算：先定检测概率与虚警概率，得到检测阈 DT；再算品质因数 FOM；最后解出账本清零的距离。但主动声呐在浅海近程会被混响接管背景，方程要换一套写法；而频段选择在"低频传得远"与"高频分辨率好"之间天然打架，最优工作频率由此而生。本节把这些闭环方法一次讲透。

问题与直觉

3.1 教你算"给定距离下探得到吗"，工程里更常问的是反问题："这台声呐到底能探多远？"直觉上你会想：把距离一代一代往方程里代，找到余量归零的那个值。这个笨办法完全正确，也确实值得亲手做一遍——但对数的性质让结果出人意料地敏感：余量每多 6 dB，球面扩散下的距离就翻一倍；每少 6 dB，砍半。所以"作用距离 20 公里"这句话的正确理解是"当前环境账本下的转折点在 20 公里"，海况升一级、目标转个身，数字立刻改写。本节先给 DT 正名，再把反问题标准化成品质因数法，最后处理两个现实修正：混响接管背景怎么办、频段怎么选。

检测阈 DT：一个统计学的合同

DT 不是设备参数，而是一纸统计合同：你向系统承诺"每分钟虚警不超过一次"，并希望"真目标出现时有九成把握抓到"，处理器据此反推出所需的最小输出信噪比。想抓得更准（提高检测概率）或更少误报（压低虚警概率），DT 就得抬高；处理器更聪明（匹配滤波、长时间积累、多波束平滑），DT 就能压低。匹配滤波是主动侧最大的 DT 折扣：它把与发射波形相关的回波能量完整对齐累加，处理增益约等于 10 乘以带宽与脉宽乘积的对数——一个脉宽 0.1 秒、带宽 100 赫兹的波形理论增益就有 40 dB 量级。被动侧对应的折扣是窄带线谱积分：积分时间翻倍，增益涨约 3 dB，所以被动系统在确认阶段动辄积分几十秒——主动靠波形赚 DT，被动靠时间赚 DT，与 3.1 的对称遥相呼应。

距离预算：品质因数法

被动方程可以整理出一个单变量：FOM（品质因数）= SL − NL + DI − DT，它表示"这份传播预算最多允许吃掉多少 TL"。拿 3.1 的商船算例：FOM = 165 − 75 + 18 − 8 = 100 dB，TL 余额 100 dB 对应的距离就是作用距离。解距离要代入传播模型：球面扩散时 TL = 20 log(R)，FOM 100 dB 对应 10 公里？不对——20 log(10) = 20，显然错了；正确读法是 TL = 100 dB 对应 R = 10 的五次方？同样不对。老老实实算：TL = 100 dB，若按球面 20 log(R)，R = 10 的 100/20 次方 = 10 的 5 次方米 = 100 公里；若按柱面 10 log(R)，R 可达 10 的 10 次方米，早已超出模型适用域。这正是品质因数法的正确用法：FOM 给出 TL 预算，传播模型（第2章）把预算翻译成距离，深海声道与浅海边界模型给出的答案天差地别。

距离预算三步法（被动示例）：
  第一步 定合同: 检测概率 0.9、虚警每分钟一次 → DT = 8 dB
  第二步 算预算: FOM = SL − NL + DI − DT
                = 165 − 75 + 18 − 8 = 100 dB
  第三步 换距离: 传播模型把 100 dB 翻译成距离
                深海声道模型 → 数百公里（会聚区/声道依赖）
                浅海边界模型 → 20 log(R)+αR ≈ 100 → 约 30 至 60 km
  检验: 海况升两级 NL 涨约 10 dB → FOM 剩 90 → 距离近乎对折
​

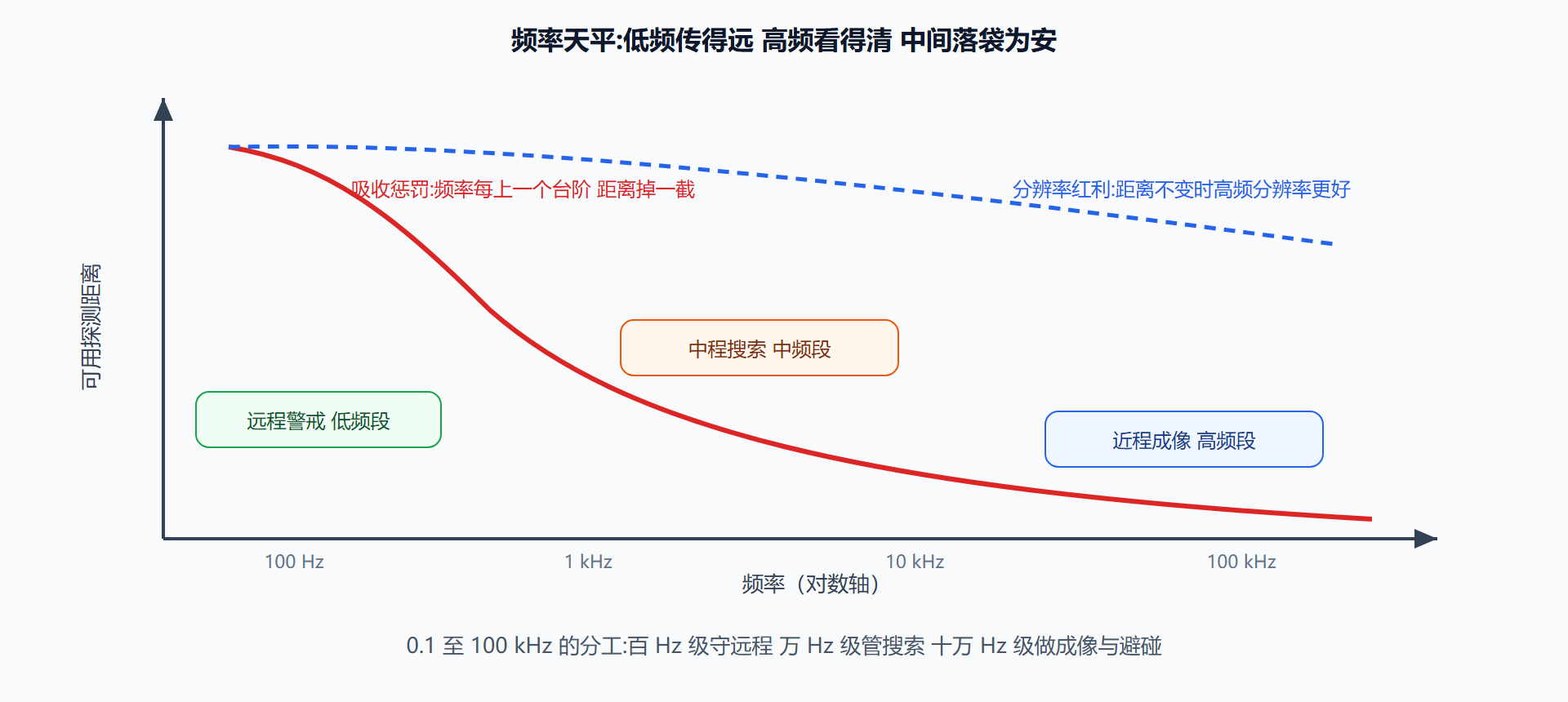

图：探测距离与频率的权衡——最优工作频率的由来

混响限制：浅海近程的另一套规则

噪声限制工况假设背景是平稳的噪声，延长发射脉宽可以提高回波能量而不增加背景——脉宽翻倍等效于赚 3 dB。但在浅海近程，海底与海面混响随发射能量同步增长：脉宽加倍，照到的散射体面积也加倍，混响跟着加倍，信混比纹丝不动。这就是混响限制工况的定义：背景由你自己的发射决定，能量战术全部失效。出路只剩两条，都在波形上：其一，拉开目标与散射体在频域上的差距——混响的多普勒近似为零（散射体不动），运动目标带有多普勒频移，用长纯波脉冲做多普勒滤波可把动目标从静止混响里"挑"出来；其二，用宽带调频脉冲降低混响的相关性，配合匹配滤波压缩脉冲获得距离分辨率，让目标在时间上与成片混响分开。两种战术孰优孰劣，取决于你更信目标的速度还是更信目标的距离差——这正是第4章脉冲对连续波对决的核心议题。

噪声限制与混响限制：一张表分清

判别方法简单实用：把发射机关掉，看背景还剩多少。剩得多（噪声主导）是噪声限制；骤降（背景主要来自自己）是混响限制。浅海主动声呐几乎总在两种工况的过渡带工作，好的系统设计会给操作员留下"噪声模式/混响模式"两种处理通道的切换自由。

要点速记

• DT 是统计学合同：检测概率与虚警概率定门槛，处理器水平定折扣；主动靠匹配滤波赚带宽增益，被动靠积分时间赚 3 dB 每翻倍。
• 距离预算三步法：定 DT、算 FOM、用传播模型把 TL 预算翻译成距离；余量 6 dB 之差，距离减半或翻倍。
• 混响限制下脉宽战术失效，出路在波形：多普勒滤波分离动目标，宽带压缩分离距离。
• 噪声限制还是混响限制，关机一测便知；浅海主动要备两套处理通道。
• 频段选择是距离与分辨率的天平：0.1 至 100 kHz 的分工由吸收曲线与分辨率需求共同划定。

一个反面案例：预算忘了混响

某浅海项目按噪声限制口径论证作用距离：三级海况、NL 取 65、FOM 算得很漂亮，海试却发现近半测线的检测完全失效——实测背景不是噪声而是海底混响，比预算高出十几个 dB。返工方案是在处理链里增加多普勒滤波通道并改用宽带波形，作用距离才追回大半。这个案例是 3.2 全部内容的浓缩：预算第一步不是查噪声表，而是先判工况——噪声限制还是混响限制，选错口径，后面的算术越精确越误导。

问题：检测概率九成和虚警每分钟一次，为什么是这对组合

这对数字来自操作体验的平衡：检测概率低于九成，操作员对系统失去信任；虚警高于每分钟一次，操作员很快陷入"狼来了"疲劳而开始忽略告警。不同任务会取不同合同值——鱼雷告警宁可虚警多也不能漏，测绘验收则要求虚警极低以免返工。合同参数跟着任务走，这就是 DT 灵活的根源。
