5.3 基阵设计与指向性
5.3 基阵设计与指向性
本节摘要：单个换能元像裸耳，基阵才是定向的耳朵：N 个基元按半波长间距排布，干涉让同相方向叠加成主瓣、异相方向相消为旁瓣，孔径越大波束越窄——线阵波束宽约等于 51 度乘波长除孔径。本节推导波束宽度与阵增益，讲清半波长铁律与栅瓣陷阱，对照四种常见阵形的性格，并拆解拖曳线列阵的左右舷模糊问题。
学习目标
阅读完本节，你应当能够：
- 默写线阵波束宽度近似式，手算给定孔径与频率下的横向分辨率；
- 解释半波长布阵条件的来源，判断一个给定间距的阵会不会出栅瓣；
- 对照线阵、面阵、共形阵、体积阵的指向性性格与平台适配；
- 说出拖曳线列阵左右舷模糊的成因与工程对策。
干涉造波束：指向性从哪来
把 N 个基元排成一列、同相发射，远场某点的合成声压是 N 列波的矢量叠加：与阵轴垂直（正横）方向上各路径等长、全部同相，声压相加达到 N 倍；偏离正横的方向上，各基元到该点的路程差逐渐不同相位，叠加部分抵消。于是一副阵天然把能量聚成"瓣"：正对方向的主瓣、两侧的旁瓣、以及特定角度可能冒出的栅瓣。主瓣宽度（−3 dB 半功率角）近似为 51 度乘波长除以孔径——这就是"孔径换分辨率"的定量表达。阵增益（指向性指数 DI）对半波长间距的均匀线阵约为 10 乘以基元数的对数：64 元阵约 18 dB，256 元阵约 24 dB；而同一孔径换成连续孔径表述，DI 约为 10 乘以 2L/λ 的对数。两把尺子说的是同一件事：DI 的上限由"孔径含多少个波长"决定，波长越长，同样的孔径 DI 越小——这正是低频被动阵要做得极长的算术根源（1 千赫波长 1.5 米，想拿 20 dB 就得几十米的孔径；100 赫波长 15 米，孔径就要几百米）。
基阵心算（半波长间距均匀线阵）： 波束宽度 θ ≈ 51·λ/L（度） DI ≈ 10·log10(N) 例1: L = 3 m, f = 10 kHz（λ = 0.15 m）→ θ ≈ 2.6°，高频短阵即锐 例2: L = 100 m, f = 100 Hz（λ = 15 m） → θ ≈ 7.7°，百米长阵换低频锐波束 例3: N = 64 → DI ≈ 18 dB 半波长条件: 间距 d ≤ λ/2；d > λ/2 时空间欠采样 → 栅瓣
半波长铁律与栅瓣陷阱
为什么间距必须不超过半波长？采样定理的空间版本：基元间距是空间采样的步长，步长太大，不同方向的声波在阵上产生完全相同的相位图案，处理器无法区分——对应的"假方向"就是栅瓣。栅瓣的危害比旁瓣严重得多：栅瓣方向的干扰源会以与主瓣完全相同的增益进入系统，指向性形同虚设。半波长条件对高频阵是福利（频率越高波长越短，小尺寸内容纳更多基元），对低频阵是诅咒（百赫兹阵要半米级间距，阵长动辄上百米），这正是拖曳阵动辄数百米的算术原因。工程上有条件豁免：若信号带宽有限、或系统只关心有限扇面，间距可以放宽到大于半波长而不出可见栅瓣——发射阵尤其常用这一豁免来减少昂贵的高功率基元数量。

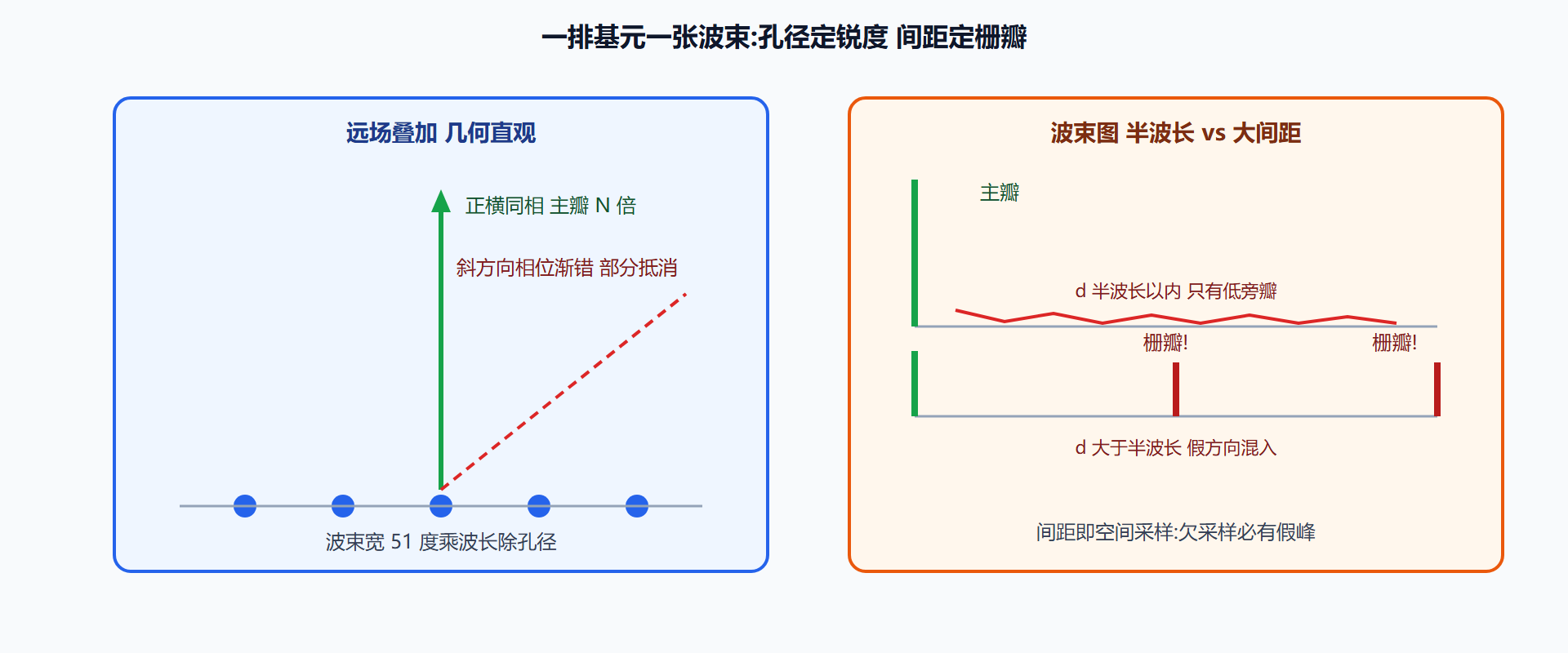

图：线阵波束形成——同相叠加成主瓣与栅瓣陷阱
阵形对照：四种几何的性格
线阵（一排基元）是最省事的形态：波束在垂直阵轴的平面内窄、沿阵轴平面内全向旋转对称（水平线阵在水平面内有方向性、垂直面内宽），舰壳与拖曳阵的主力形态。面阵（平面栅格）两个维度都窄，可以同时给方位与俯仰锐波束，是鱼雷自导头、多波束测深阵的标准形态，代价是基元数翻倍、硬件复杂。共形阵贴着舰艇艏部曲面铺设，波束由各基元的精确相位补偿"掰"成需要的形状——它节省舰艇空间还兼顾大掠射角覆盖，但校准与波束形成算法复杂。体积阵是三维排布，能同时压制水平与垂直面的混响与干扰，多用于需要三维混响抑制的大型低频主动系统。阵形选择的底层权衡只有一个：用几维的基元数换几维的指向性，钱与空间跟着基元数走。
拖曳线列阵的左右舷难题
水平拖曳线列阵是被动探测的明星，但有一个几何宿命：线阵的波束关于阵轴对称，左舷 30 度的目标与右舷 30 度的目标在阵上产生完全相同的响应——分不清左右，这就是左右舷模糊。对策有三条路。第一条是机动解算：平台转向，两次不同航向的方位线交叉，用几何分辨左右，代价是需要时间与航迹配合。第二条是硬件补盲：在阵中穿插少量垂直指向性基元或双线阵（上下平行两排基元，靠垂直相位差区分左右），现代大型拖曳阵普遍采用双线阵。第三条是借助环境：海面反射与海底反射路径的到达结构在左右舷有差异，配合声场模型可以做"环境辅助分辨"，工程上仍以双线阵最主流。这个案例是本章的浓缩教训：阵形的每个几何决定，都会在波束图上留下对应的能力与盲区，设计者必须预先知道盲区在哪、打算用什么代价去补。
要点速记
- 指向性是干涉的产物：孔径定锐度（波束宽约 51 度乘波长除孔径），基元数定增益（半波长阵 DI 约为 10 乘基元数对数）。
- 半波长条件是空间采样定理：间距超过半波长必有栅瓣，有限带宽与有限扇面是工程豁免口。
- 阵形对照：线阵省、面阵准、共形省空间、体积阵压三维混响；基元数是代价的通货。
- 拖曳线阵的左右舷模糊是几何宿命，机动、双线阵、环境辅助是三条补救路；双线阵最主流。
动手小练习：为低频阵做算术
目标：在 200 赫兹拿到约 20 dB 的阵增益与约 8 度的波束宽。查波长：200 赫兹对应 7.5 米。算孔径：51 乘波长除孔径等于 8 度，解出孔径约 48 米。算基元数：半波长间距 3.75 米，48 米需要约 13 元。再复核增益：10 乘以 13 的对数约 11 dB——不够 20。结论：低频下波束宽与增益是两个独立需求，波束宽达标不代表增益达标，增益要靠更多基元补，孔径与基元数都要追加。这个小练习揭示了被动阵越做越长的真正动力：波长在惩罚每一个天真的预算。
问题：随机打散阵元位置能不能避开栅瓣
可以缓解而不能消除：非均匀（稀疏）阵用随机化把栅瓣能量打散成较平的旁瓣台地，代价是平均旁瓣抬高。它在发射阵与低频大阵里是实用的省钱术（少用昂贵基元），但要求接受"主瓣锐度换旁瓣高度"的交换。阵形设计的艺术就是把这类交换摆上台面让任务挑，而不是假装交换不存在。
问题：加权（加窗）能让旁瓣消失吗
不能消失，只能交换。对基元幅度加权（Dolph-Chebyshev、汉宁窗类）可以压低旁瓣，代价是主瓣展宽——能量守恒在方向图上同样生效，压这头翘那头。发射阵通常不加权（要效率与功率），接收阵按任务在"锐主瓣"与"净旁瓣"之间调窗。看一个系统懂不懂阵，就看它有没有把加权窗当成任务可配置项而不是出厂焊死项。
一个工程细节：阵形误差的隐性代价
拖曳阵在转弯后要花相当时间稳定阵形，期间方位数据系统性偏移；舰壳共形阵在舰体变形（温度、载荷变化）下基元位置漂移，波束指向随之漂移。两件事的共同解药是阵形感知与在线校正：阵上布设航向与深度传感器，或用已知方位的参考源定期标定。波束图是纸面上的理想，阵形校正是海上的现实——两者的差距，就是实验室样机与列装装备之间那道看不见的鸿沟。
