5.4 波束形成：时域与频域、常规与自适应

5.4 波束形成：时域与频域、常规与自适应

本节摘要：波束形成是软件层面的干涉操纵：给每个基元的信号配上恰当的时延或相位再叠加，就能把"耳朵"转向任意方向。实现上有时域与频域两条路线（宽带实时性与算力的交换），策略上有常规与自适应两档（稳健性与干扰抑制能力的交换）。同一副阵、四种用法，本节把它们的适用边界讲成一张对照表。

本节定位

5.3 讲了"阵的硬件决定波束图的理论上限"，本节讲"软件如何逼近并超越这个上限"。它是第5章的收束：材料给了功率（SL），阵形给了孔径（DI），波束形成决定这些资产在实际海况里能兑现几成——尤其是当干扰从特定方向持续压来时，自适应波束形成是唯一能把 DI"用活"的手段。它也直接衔接第6章：波束形成之后的每一路数据，才进入检测与估计流水线。

常规波束形成：时延求和的地基

常规波束形成（Bartlett 方法）的原理一句话说完：按目标方向预补偿各基元的传播时延差，使该方向信号同相叠加、其他方向部分抵消。扫描所有方向就得到一幅波束—方位图。它只依赖阵形几何，不依赖任何环境或干扰先验，稳健到几乎不会错——代价是波束图就是 5.3 那张理论图，旁瓣一视同仁地放进所有方向的干扰。对于环境干净、增益富余的场景，常规方法仍然是首选；对于拖曳阵远程探测这类"干扰比目标响得多"的场景，旁瓣泄漏会直接淹没检测，必须升级到自适应。

常规波束形成伪代码（时域求和）：
  for each 方向 θ in 扫描扇面:
      for each 基元 n:
          τ = d_n · cos(θ) / c        # 该方向上的补偿时延
          y_n(t) = x_n(t + τ)          # 移位对齐
      B(θ, t) = Σ y_n(t)               # 叠加成该方向波束输出
  检测: 对每个 θ 的输出做能量积累或滤波判决
  代价: 基元数 N × 方向数 M 次插值与加法（实时性压力随 N·M 增长）
​

时域与频域：两条实现路线

同一套时延求和，实现上分两条路。时域路线直接对宽带信号做分数时延与叠加：延迟线或 FIR 插值滤波器产生亚采样级时延，输出保留时域波形，宽带特性天然一致，实时性好、结构直观，鱼雷自导、避碰声呐等小型实时系统多用它；代价是每个方向、每个基元都要一条延迟链，宽带插值误差还会劣化旁瓣。频域路线先对各基元做 FFT，把宽带问题拆成一排窄带子带——每个子带内时延简化为一次复数相位旋转（乘一个相位因子），叠加后再逆变换回时域。它的好处是相位补偿变成乘法，计算规整、易于并行，宽带分解后还能逐子带自适应加权；代价是 FFT 块处理引入群延迟，对毫秒级实时要求的武器系统不如时域路线干脆。工程分工因此非常清晰：高频小型系统走时域，低频大孔径宽带系统走频域——拖曳阵数千基元、几百赫带宽的波束形成，几乎是频域路线的专属舞台。

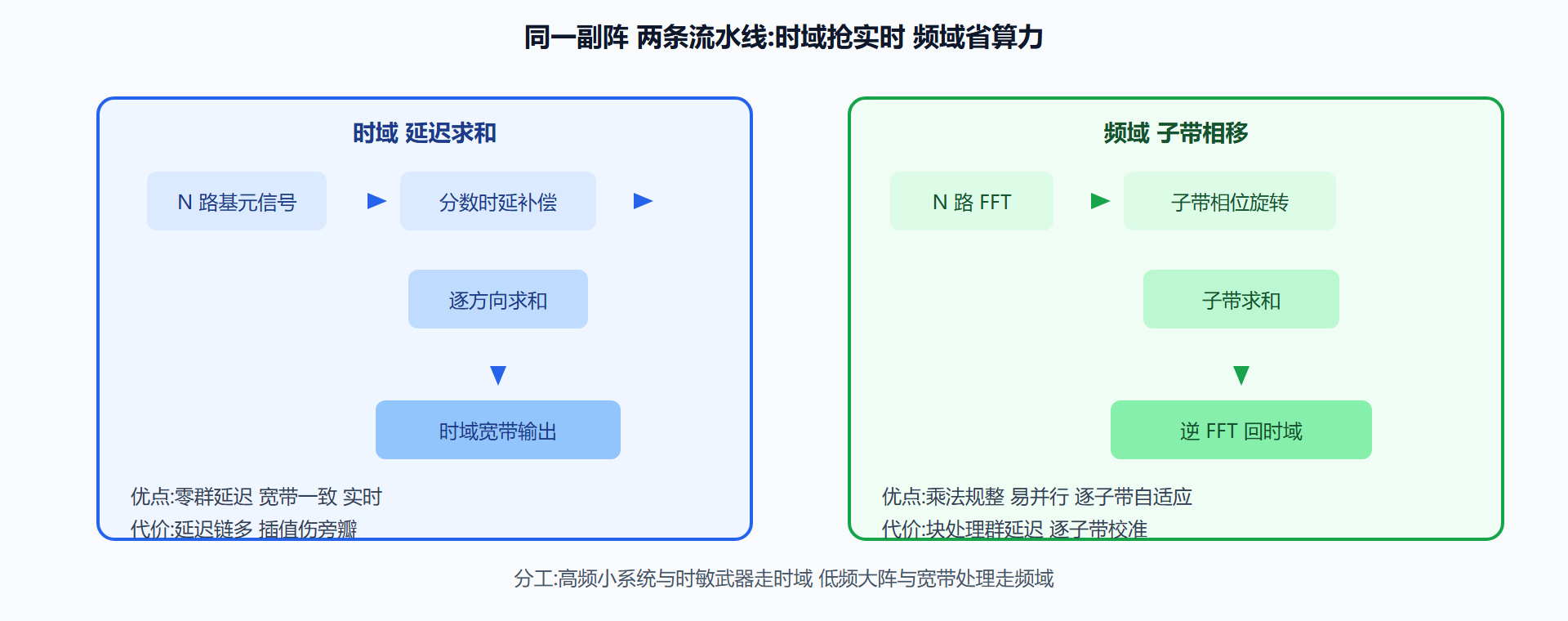

图：时域与频域波束形成流程对照

自适应波束形成：把 DI 用活的手术刀

常规方法对"哪个方向该压、哪个方向该保"一无所知；自适应方法让数据自己说话：按某个准则（最常用最小方差 MVDR/Capon）求一组加权系数，在保持目标方向增益不变的前提下，最小化波束输出的总功率——结果是干扰方向自动长出深的凹槽。效果是惊人的：对强干扰的抑制可以远超常规旁瓣水平，等效于把 DI 按干扰场景"动态放大"。它的软肋同样鲜明：一是需要估计基元间协方差矩阵与求逆运算，算力开销大；二是对模型失配极其敏感——基元位置误差、通道失配、目标信号"漏进"协方差估计都会让凹槽打偏，甚至把目标自己当干扰压掉，稳健性技巧（对角加载、协方差重建）因此成为工程必修课。超分辨谱估计（MUSIC 等）可视为它的近亲：不用来成束、直接估计到达方向，分辨率突破孔径瑞利限，但对信噪比与模型误差的要求更苛刻，工程上多用于精测向而非主检测通道。

常规与自适应：一张表分清

实践中的组合拳通常是：常规波束形成全扇面扫描保证"不漏"，自适应波束形成在重点扇面与已知干扰方向上做"深压"，两路输出并行供检测与跟踪交叉印证——稳健性与抑制能力各取所长。

要点速记

• 波束形成是软件干涉：补偿时延或相位再叠加，扫描方向即得方位图；它决定 DI 的资产能兑现几成。
• 时域路线抢实时（零群延迟、宽带一致），频域路线省算力（乘法规整、逐子带自适应）；高频小系统与时敏武器走时域，低频大阵走频域。
• 常规方法稳健但旁瓣一视同仁；自适应方法按数据压干扰，深凹槽远超常规旁瓣，代价是算力与失配敏感。
• 工程组合拳：常规全扇面保底，自适应重点扇面深压；对角加载是自适应不翻车的安全绳。

问题：自适应波束形成的凹槽能有多深

工程上对强干扰的抑制可做到远超常规旁瓣几十 dB 的水平，但这是实验室口径；海上要打折扣——基元位置误差、通道失配、海面多径都会把凹槽"填浅"。对角加载用牺牲一部分抑制深度换稳健性，是海上系统的标配。读性能指标时看到"自适应抑制能力"七个字，第一反应应该是问：什么失配水平下测的？

一个工程细节：为什么校准信号要常备

波束形成的所有前提是"每个通道的幅相特性已知且一致"。设备老化、温度循环、维修换件都会悄悄破坏一致性，而用户看到的现象只是"波束有点钝、背景有点高"。因此成熟系统在每次开机或定期节点上注入校准信号（通常从接收前端统一馈入），自检通道幅相并生成补偿系数。校准不是测试环节的装饰，而是波束形成每天的早餐——不吃这顿饭，再好的算法也在带病上岗。

动手小练习：算一笔自适应的账

场景：8 元小阵，目标方位已知，一个强干扰在邻近方位。常规波束形成的旁瓣在干扰方向约负 20 dB，干扰比目标强 40 dB，则干扰泄漏后比目标还响 20 dB——目标被淹没。改用自适应：凹槽在干扰方向压到负 50 dB，泄漏后干扰比目标低 10 dB——目标浮出。这道算术说明自适应的启用条件：干扰与目标的强度差距越大、越靠近主瓣，自适应的收益越大；反过来，干净环境里它的复杂度纯属浪费。算法选择从来不看先进程度，看的是账本。
