4.2 高分辨率成像声呐：分辨率取舍
4.2 高分辨率成像声呐：分辨率取舍
本节摘要：成像声呐是主动波形规则的最大买家：纵向分辨率靠脉宽或带宽，横向分辨率靠孔径与频段，高度信息靠波束几何——三种需求在频段选择上互相拉扯。侧扫、多波束、合成孔径三类成像几何各有其天生的分辨率结构与适用水深，SAS 更是用平台运动换来"分辨率与距离、频率无关"的惊人性质。本节把三类设备对照拆解，并给出选型对照表。
先摆结论：成像分辨率的三张账单
一张声呐图像的"清晰"由三笔账合成。纵向（沿波束方向）分辨率由 4.1 的距离公式管着：声速除以两倍带宽，宽带调频波形是唯一主角。横向（垂直于波束方向）分辨率由波束宽度乘距离给出：波束越窄、离得越近，图像上两个目标才分得越开；而波束宽度近似等于波长与孔径之比乘一个系数（线阵约 51 度乘波长除孔径长度），这决定了高频段与小孔径的天然优势。高度（垂向）信息则主要靠几何：多波束用交叉的收发波束扇面解算深度，侧扫干脆不解算高度、只用阴影长度反推目标起伏。三笔账各收各的，而且都在"距离"这个变量上连锁——这就是为什么成像声呐的说明书总把分辨率写成"频率、距离的函数"而非一个定数。
家族对照：三种成像几何的分工
| 项目 | 侧扫声呐 | 多波束测深声呐 | 合成孔径声呐 SAS |
|---|---|---|---|
| 成像几何 | 垂直下探两侧，拖曳或挂舷 | 宽扇面正下方，百级波束 | 小孔径移动，运动中合成 |
| 频段习惯 | 100 kHz 至 1 MHz 为主 | 100 至 400 kHz 为主 | 最低频段（数十 kHz）也能高分辨 |
| 横向分辨率 | 靠实孔径，随距离退化 | 靠波束数与扇面宽 | 约 L/2，与距离频率无关 |
| 深度输出 | 无直接深度，阴影反演 | 每个波束直接测深 | 图像为主，配高剖面 |
| 典型任务 | 沉船搜救、管道巡检、底质成像 | 海道测量、疏浚验收、构造调查 | 探雷、海底目标普查 |
| 对平台要求 | 低，拖鱼即可 | 高，需姿态与声速剖面补偿 | 高，要求轨迹精度与导航 |
侧扫与多波束常被初学者混为一谈，其实几何互补：侧扫把波束打向两侧，看得"广而细"却没有深度；多波束把波束铺在正下方，每个波束独立测深、覆盖宽幅。工程上大型测量船两者都装——侧扫找目标、多波束出深度，互相校验。SAS 则是第三个物种：它用一段航线当"天线"，靠精确导航把回波按相位历史合成，横向分辨率不再依赖距离——换来的代价是平台必须走直线、匀速，导航误差直接毁掉图像。

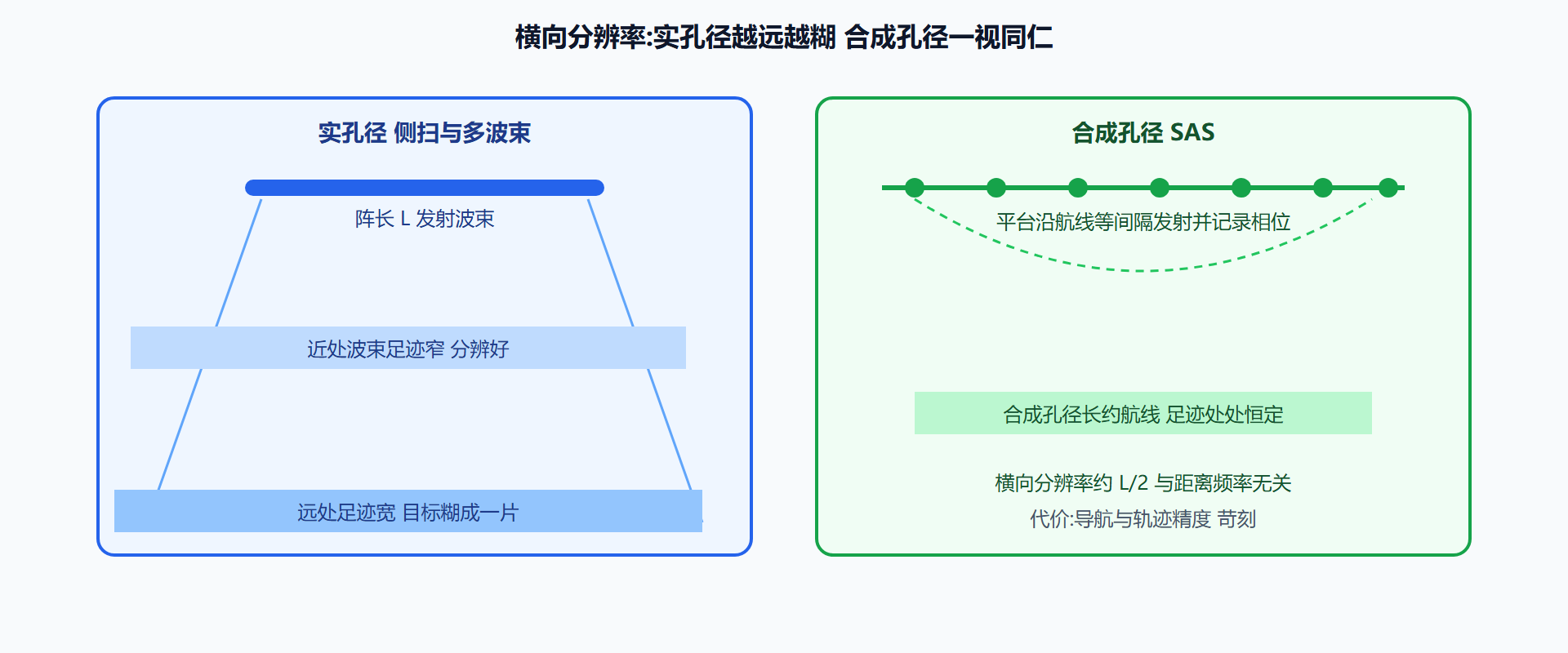

图：成像声呐分辨率构成对照——实孔径随距离退化，SAS 与距离无关
算一遍：300 kHz 侧扫的分辨率从哪来
用典型数字把三张账走一遍。侧扫拖鱼工作在 300 千赫，波长 5 毫米；拖鱼沿航向的阵长 1 米，则横向波束宽约 51 乘 0.005 除以 1，约 0.26 度；在左右各 75 米的斜距上，横向足迹约 0.35 米——这解释了侧扫图像为什么能看清半米级的小目标。纵向用带宽 60 千赫的调频脉冲，距离分辨率约声速除以两倍带宽，约 1.3 厘米量级（实际受采样与处理限制，厘米级）。同一套算术套到多波束上：工作频率 200 至 400 千赫，正下方波束靠几十上百个接收波束分割扇面，边缘波束斜距大、足迹被拉长，所以多波束图像"中间准、边缘糊"，测深规范也因此对边缘波束的置信度打折。最后看 SAS：横向分辨率约等于实孔径阵长的一半，若拖鱼阵长 1 米，横向分辨率恒为半米——近处与 500 米外一样，且所用频率可以低到几十千赫（波长数厘米），兼具低频穿透与高分辨，这正是探雷与海底普查青睐它的原因。
频段选择的连环比价
成像频段的选择是一场三方比价。第一方是分辨率：波长越短波束越窄，横向分辨率随频率线性改善，所以浅水高清晰任务（避碰、探雷、工程验收）扎堆在数百千赫。第二方是作用距离：吸收税在高频段按公里疯狂计费（第2章的数字：100 千赫每公里 30 dB 上下），所以同样是侧扫，浅水机型用到 900 千赫甚至 1.6 兆赫，深水机型却退回 100 至 200 千赫，深拖系统更进一步压到几十千赫换距离。第三方是环境穿透：泥沙悬浮物对高频散射剧烈，浑水高频图像会"起雾"；而低频对海底浅层的穿透能力（配合参量阵这类差频技术）是埋设物探测的唯一窗口。三方比价没有赢家，只有按任务排序的取舍表——这也是为什么商业市场同时存在着从 1 兆赫避碰器到十几千赫深拖阵的完整频段梯队。
要点速记
- 成像分辨率三张账：纵向靠带宽（声速除以两倍带宽），横向靠孔径与频段（波束宽约 51 度乘波长除孔径），高度靠几何。
- 侧扫看得广而细、多波束出得了深度、SAS 用运动换恒定高分辨；三者是互补而非替代。
- 实孔径横向分辨率随距离线性退化，SAS 恒定约 L/2；代价是导航与轨迹精度要求苛刻。
- 频段选择是分辨率、距离、穿透的三方比价：浅水高清用数百千赫，深水远程退回百千赫以下。
问题：侧扫图像上的阴影为什么比目标本身还有用
阴影长度与目标高度和几何视角直接相关：同样的回波亮度可能来自多种材质，但阴影轮廓忠实地反映目标凸出海床的高度。判读员看阴影识别沉船桅杆、管道悬空、礁石起伏，比看回波亮斑更可靠——这是侧扫成像独有的"影子信息学"，也是它历经数十年仍是搜救主力 underrated 的原因。
动手小练习：为任务选成像设备
三个任务任你配设备。任务一，港口航道例行扫测，要求每周出图：中频侧扫足够，效率优先。任务二，海底电缆敷设前的微地貌与浅地层勘察：多波束加浅剖组合，深度与穿透都要。任务三，寻找一枚掩埋半埋的沉底物：低频合成孔径加参量阵浅剖，穿透与恒定高分辨都要，慢工出细活。三份配置单的共同逻辑：先问穿透与分辨率哪边硬，再问作业节奏能多慢——成像设备的选型从来不是参数竞赛，而是任务几何的匹配。
常见混淆辨析
三个成像术语先掰清。其一，"分辨率"与"定位精度"不是一回事：分辨率是分清两个相邻目标的能力（点扩散函数的宽度），定位精度是把一个目标坐标测准的能力，后者可以靠多次观测与滤波远超前者。其二，"图像分辨率"与"测深分辨率"在多波束里是两条指标线：前者看横向波束足迹，后者看深度估计的统计精度，说明书里常分列且数值差异巨大。其三，SAS 的"与频率无关"指横向分辨率，纵向仍由带宽决定——宣传材料里省略的这半句，恰好是选型时最该追问的半句。
