本节摘要：波形设计的第一课是承认一对天生矛盾：脉冲长度决定距离分辨率（越短越尖），也决定速度分辨率（越长越尖），同一参数管两头且方向相反。长纯波 CW 脉冲与宽带调频 LFM 脉冲站在矛盾的两端，伪随机编码试图两头兼顾。本节给出分辨率公式与数字算例，用模糊函数把取舍画成几何，并整理出任务到波形的选型表。

对照速览：先看结论再看原理

这一张表值得横着读一遍再竖着读一遍：横着读是每种波形的性格档案，竖着读是每项指标的派系之争——距离分辨率与速度分辨率之争、抗混响与多普勒敏感之争、探测性能与低截获之争。

分辨率的两把尺子

距离分辨率由脉宽或带宽给出：发射脉冲越短（或带宽越宽），回波在时间上越容易被分开。短脉冲直发时，距离分辨率等于声速乘脉宽的一半——脉宽 10 毫秒的脉冲，分辨率约 7.5 米；要 0.75 米的分辨率，就把带宽做到 1 千赫。速度分辨率由脉冲时长给出：回波多普勒频移的测量精度反比于脉宽，1 秒的长 CW 脉冲能把 3 千赫载频上的速度读到零点二几米每秒，而 10 毫秒的短脉冲速度读数要粗糙百倍。两组数字摆在一起，矛盾自己浮出水面：想距离尖就要脉冲短，想速度尖就要脉冲长，而一个脉冲不可能既长又短。工程上用"时间带宽积"衡量波形的设计自由度——短脉冲与长 CW 的时间带宽积都接近 1，没有自由度；LFM 与编码波形把时间带宽积做到几百上千，才同时拿到了好距离分辨率与匹配滤波高增益。

分辨率心算（声速 1500 m/s，载频 3 kHz，波长 0.5 m）：
  短脉冲: 脉宽 10 ms → 距离分辨率 = 1500×0.01/2 = 7.5 m
          速度分辨率 ≈ 波长/(2×脉宽) ≈ 0.5/0.02 = 25 m/s（粗糙）
  长 CW:  脉宽 1 s   → 距离分辨率 = 750 m（粗糙）
          速度分辨率 ≈ 0.5/2 = 0.25 m/s（锋利）
  LFM:    带宽 400 Hz、脉宽 0.25 s → 时间带宽积 100
          距离分辨率 = 1500/(2×400) ≈ 1.9 m（锋利）
          匹配滤波增益 ≈ 10·log10(100) = 20 dB（白赚）
​

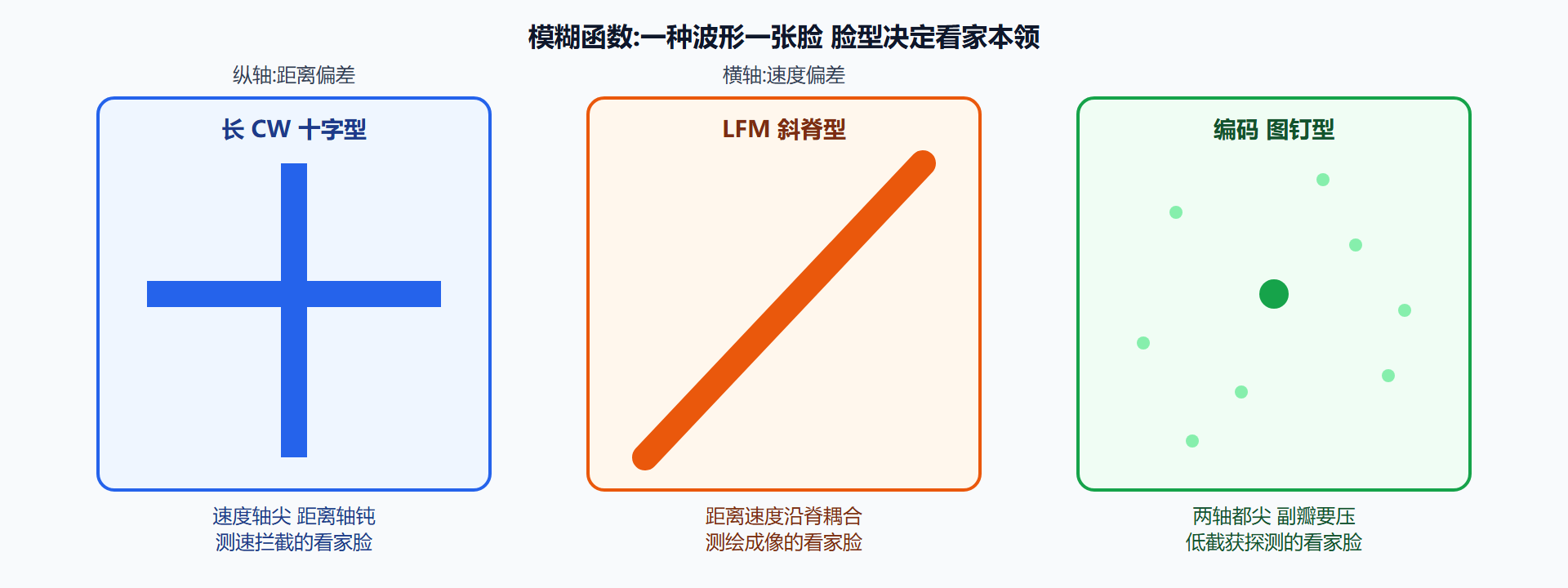

图：模糊函数对照——CW 十字、LFM 斜脊与图钉

模糊函数：把取舍画成脸型

模糊函数回答一个问题：当目标存在距离偏差与速度偏差时，匹配滤波器还能"认出"多少回波能量。把答案画成距离—速度平面上的地形图，每种波形有一张自己的脸。长 CW 脉冲的脸是十字型：沿速度轴细成一条线（速度读数极精），沿距离轴宽成一片（距离读数极糊）。LFM 的脸是斜脊型：能量集中在一条斜线上，距离与速度的读数互相耦合——多普勒会被错误地折算成距离偏移，这就是"距离—多普勒耦合"；好的一面是目标有一点速度偏差也不至于失配，波形显得"多普勒容忍"，这对高速目标和粗糙速度先验的测绘场景是实打实的优点。伪随机编码的脸是图钉型：原点一个尖峰，两轴都锋利，代价是底座上的旁瓣需要精心设计压制，否则强目标的旁瓣会淹没弱目标。看懂三张脸，波形家族的谱系就一览无余：CW 守速度、LFM 守距离、编码两头都想守并为此付出复杂度。

多普勒：主动的福利，被动的课题

CW 与 LFM 的分歧根植于多普勒效应：目标径向速度让回波载频偏移，偏移量与速度成正比、与波长成反比。主动声呐发射已知波形，可以用频移滤波器组把速度信息"筛"出来——这是主动独有的福利。被动声呐没有波形，但多普勒同样在场：线谱的缓慢漂移暴露目标变速，宽带谱的整体倾斜暴露接近或远离。于是同样的物理，在两种体制下长出不同的技术：主动用多普勒滤波对抗静止混响（3.2 的结论），被动用多普勒历史辅助跟踪与识别。设计对比表里常被忽略的一行因此值得补上——"多普勒是资源还是噪声"，主动答资源（可测可滤），被动答线索（可积累可解读），回答方式不同，但从未缺席。

任务到波形：选型建议

给一个实用的决策顺序。第一步问速度：需要拦截预警、鱼雷告警这类"速度就是生死"的任务，长 CW 或混合波形（CW 子脉冲打头的调频波形）优先。第二步问测绘：需要成像、测深、探雷，LFM 是默认答案，带宽按分辨率需求倒推——要 0.75 米就 1 千赫带宽，要 7.5 厘米（超高频探雷器）就把频段抬到数百千赫。第三步问对抗：对手有侦察告警能力时，伪随机编码与低功率长积时间的组合能显著降低被截获概率。第四步问环境：浅海混响当道时优先宽带；深海会聚区远主动时常用低频大功率长脉冲，权衡的是吸收与孔径。没有万能波形，只有任务、环境、对抗三要素的共同答案。

要点速记

• 距离分辨率看脉宽/带宽（声速乘脉宽之半，或声速除以两倍带宽），速度分辨率看脉长（约波长除以两倍脉长），一个参数两头管且方向相反。
• 模糊函数三张脸：CW 十字守速度、LFM 斜脊守距离（代价是耦合）、编码图钉两轴都尖（代价是旁瓣与复杂度）。
• 时间带宽积是设计自由度：接近 1 的波形没有取舍空间，数百以上的波形才谈得上兼得。
• 多普勒在主动里是可滤的资源，在被动里是可积累的线索；混响限制场景下多普勒滤波是保命手段。
• 选型四问：先问速度、再问测绘、再问对抗、最后问环境。

问题：能不能把 CW 和 LFM 拼成一个波形

可以，而且很常用。混合波形（例如在调频段中嵌入一段恒频段）让同一发射兼顾多普勒滤波与距离压缩，代价是能量被分摊、两边都不极致。另一个思路是交替发射：一长 CW 接一发 LFM 轮换，分别服务测速与测距通道，代价是数据率减半与节奏管理复杂。工程上"混合"与"交替"的选择，本质是在能量效率与信息完整性之间再砍一刀——没有免费的兼顾，只有想清楚的取舍。

一个设计细节：为什么波形库常驻处理端

现代声呐的处理链通常预置一整套匹配滤波器（对应波形库的每一个成员），操作员切换波形时处理端零延迟跟随。这个设计的价值在对抗场景：发现对方对某波形实施了有效侦察时，可立即换波形换处理通道，让对手的参数表作废。波形库不是功能丰富的装饰，而是对抗弹性的一部分。
