1.1 什么是忆阻器：第四元件与纳米电阻开关
1.1 什么是忆阻器：第四元件与纳米电阻开关
本节摘要：忆阻器（memristor）是电阻值依赖自身历史状态的电阻类器件。本节从"第四基本电路元件"的理论出身讲起，给出家族的行为定义，并用一张机制分类树把 RRAM、PCM、FeRAM/FTJ、MRAM 各自安放在正确的枝干上——这张树形图是全书所有对比的坐标系。
「忆阻」这个行话从哪来
「忆阻器」是 memory（记忆）与 resistor（电阻）的合成词，1971 年由加州大学伯克利分校的蔡少棠（Leon Chua）在纯理论推演中提出。他注意到电路理论当时只认三种基本无源元件——电阻（电压与电流相关）、电容（电压与电荷相关）、电感（电流与磁通相关），四对基本变量电压 v、电流 i、电荷 q、磁通 φ 之间还缺一条关系：电荷与磁通之间。蔡少棠把这条缺失关系的系数命名为忆阻（memristance），M(q) = dφ/dq，单位与电阻相同。
理论提出时没有任何实物对应，论文沉寂了三十多年。转折点在 2008 年：惠普实验室的 Strukov 团队在 Nature 上报告，TiO₂ 薄膜夹在铂电极之间形成的纳米双端器件，其行为可以用蔡氏忆阻的数学框架描述——纳米尺度下，氧空位等缺陷的移动会让器件的等效电阻随流经电荷总量而改变，断电后状态保留。理论幽灵第一次有了实体，这个领域才算正式开张。
但要说清楚的是：今天业界谈论的"忆阻器"，早已超出蔡氏原始定义的窄框。凡是"电阻由物理状态决定、状态可被电学改写、断电不丢失"的双端（或准双端）器件，都被请进了这间客厅。这个宽口径是实用主义的产物，也是本教程对比叙事的基础。
行为定义：三个条件一把尺
判断一个器件是否忆阻，看三条：
- 状态依赖：电阻是某个内部物理状态（细丝形状、晶相比例、极化方向、磁矩取向）的函数，而不是端电压的瞬时函数。
- 可改写：施加合适的电压/电流脉冲，能让状态在"高阻 HRS"与"低阻 LRS"之间（或中间多个阻值上）翻转。
- 非易失：撤去电场后状态保持——保持时间从铁电器件的十年量级到易失性 Mott 器件的微秒量级不等，但至少要"记得住"。
用这三条去卡，RRAM、PCM、FeRAM/FTJ、MRAM 全部入选；普通变阻器（无状态、无记忆）落选；DRAM 入选状态依赖与可改写、败在非易失——这也是第 6 章把 DRAM 作为对照系的原因。
下面的代码演示了理想忆阻的核心行为：同样的电压激励，历史不同则响应不同。
# 理想忆阻的入门模型：M 随流经电荷 q 线性变化（Strukov 2008 的简化版） def memristor_response(V, dt, R_on, R_off, D, mu_v, V_threshold): x = 0.5 # 归一化掺杂边界位置（0~1），代表内部状态 R = R_off - x*(R_off - R_on) history = [] for step in range(int(0.02/dt)): # 施加 20 ms 三角波 v = V * (1 - abs((step*dt)/0.01 - 1)) i = v / R if abs(v) > V_threshold: # 阈值以下状态不动（真实器件特性） x += mu_v * R_on / D**2 * i * dt x = min(max(x, 0.0), 1.0) R = R_off - x*(R_off - R_on) history.append((v, i)) return history # 画 v-i 曲线：一个自交叉的"8 字"迟滞环 # 参数取量级示例：R_on=1e4, R_off=1e6, D=10nm, mu_v=1e-14 m2/(V·s)
同样的激励跑两遍，一遍从高阻出发、一遍从低阻出发，曲线不重合——这就是"记得历史"。所有家族成员的 I-V 图上都能找到这个特征，只是形状各不相同（1.3 节逐个看）。

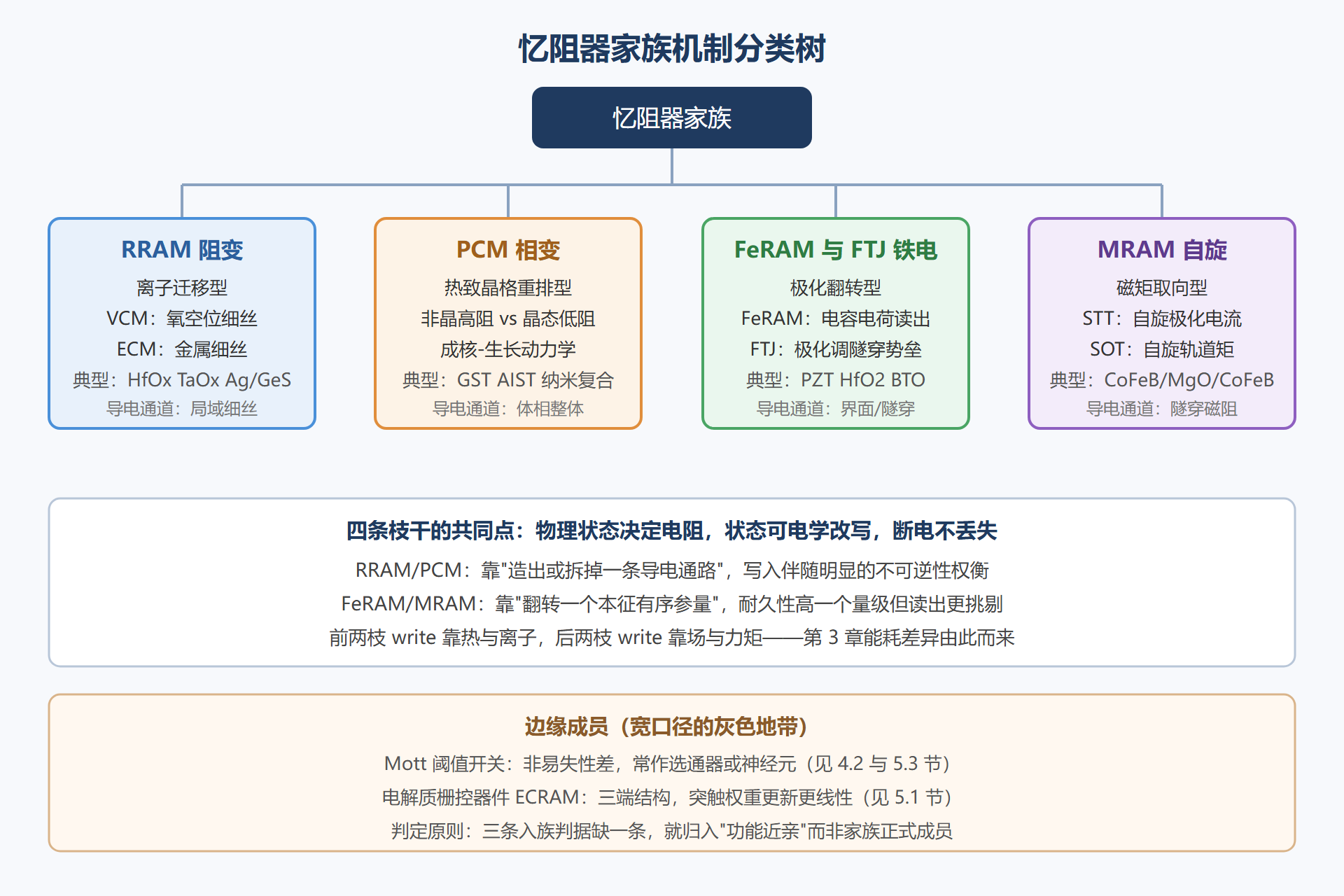

图：忆阻器家族机制分类树
四个成员的一眼速览
| 成员 | 状态变量 | 低阻态成因 | 高阻态成因 | 一句话人设 |
|---|---|---|---|---|
| RRAM | 氧空位/金属细丝形貌 | 细丝连通两极 | 细丝断裂（留残段） | 快手但有点情绪化 |
| PCM | 结晶比例 | 晶态长程有序 | 非晶化（熔融急冷） | 稳重但怕热邻居 |
| FeRAM/FTJ | 极化方向 | 极化指向低势垒侧 | 极化反向 | 敏捷的省电冠军 |
| MRAM | 自由层磁矩 | 平行态 TMR 低阻 | 反平行态高阻 | 寿命最长的大力士 |
这张表在后面章节会被反复填充指标列，此处先建立"状态变量不同 → 一切差异之源"的直觉即可。
易错点：把"可变电阻"当成"忆阻"
实验里最常见的误判是把普通非线性器件当成忆阻器。压敏电阻、肖特基二极管、甚至接触不良的探针都能给出弯曲的 I-V 曲线，但它们不满足状态依赖：正扫与反扫曲线重合，或者说，回扫到同一电压时电流相同。真正的忆阻器在双扫（正向加压到顶再反向回来）时必然给出自交叉的迟滞环，且回扫电流偏离正扫。1.3 节会把这个判据变成可操作的测量规程。
另一个高频误区是认为忆阻器必须"纳米尺度"。确实，宏观尺度下离子迁移路径太长、器件退化为普通可变电阻，但机制上尺度的作用是把细丝直径压缩到几个原子、把相变区压缩到纳米体积，从而让"状态"离散而稳定。尺度不是定义的一部分，却是可用性的前提——这个认识直接通向第 4 章的微缩路线讨论。
💡 关键直觉：四大家族其实是"用不同的物理杠杆移动同一根电阻指针"。杠杆决定指针移动的力度（开关比）、速度（写入时间）与损耗（endurance）。本节先认人，第 2 章拆杠杆。
本节要点回顾
- 忆阻器的行为定义：状态依赖、可改写、非易失三条同时满足，与具体材料无关。
- 理论出身：1971 年蔡少棠补全电路理论对称性预言第四元件；2008 年惠普 TiO₂ 器件首次实证。
- 家族四枝：RRAM（离子细丝）、PCM（晶格重排）、FeRAM/FTJ（极化翻转）、MRAM（磁矩取向），状态变量各异。
- 宽口径与窄口径：教科书窄口径只认 dφ/dq，工程宽口径收编一切非易失纳米电阻开关，本教程采用后者并在 1.3 给出判定流程。
- 尺度的作用：纳米化让"状态"离散稳定，是器件可用的前提而非定义的一部分。
