本节摘要：I-V 迟滞环是判别忆阻行为最直接的可视化证据，但四大家族的迟滞环形状、出现条件与读法差别很大。本节给出统一的测量规程、四器件迟滞对比矩阵，以及"先判断据、再谈机制"的实操清单。

同一段电压，为什么读出两个答案？

为什么把电压从 0 加到 2 V 再从 2 V 减回 0，同一个器件在 1 V 处给出的电流竟然不同？这个"不讲道理"的现象正是忆阻行为的签名：回扫时器件的内部状态已经被正向扫描改变，电阻不再是电压的单值函数。把两组扫描画在一起，就得到自交叉的迟滞环。蔡少棠证明过，任何满足忆阻定义的二端器件在周期激励下必然呈现这种捏拢的迟滞特征——它就像家族的"指纹采集器"。

但指纹长得不一样。RRAM 的环是两条分离的电流分支加一个陡峭的 SET 跳变；PCM 的环上常能看到阈值开关的凹口；FTJ 的环更平缓、开关闭合处圆滑；MRAM（MTJ）则干脆经常用 R-V（电阻-电压）而不是 I-V 来展示，因为它的两态是平行/反平行磁矩，迟滞体现为电阻随场或电压的方波式翻转。把四种环放同一坐标风格下对照，是本节的核心动作。

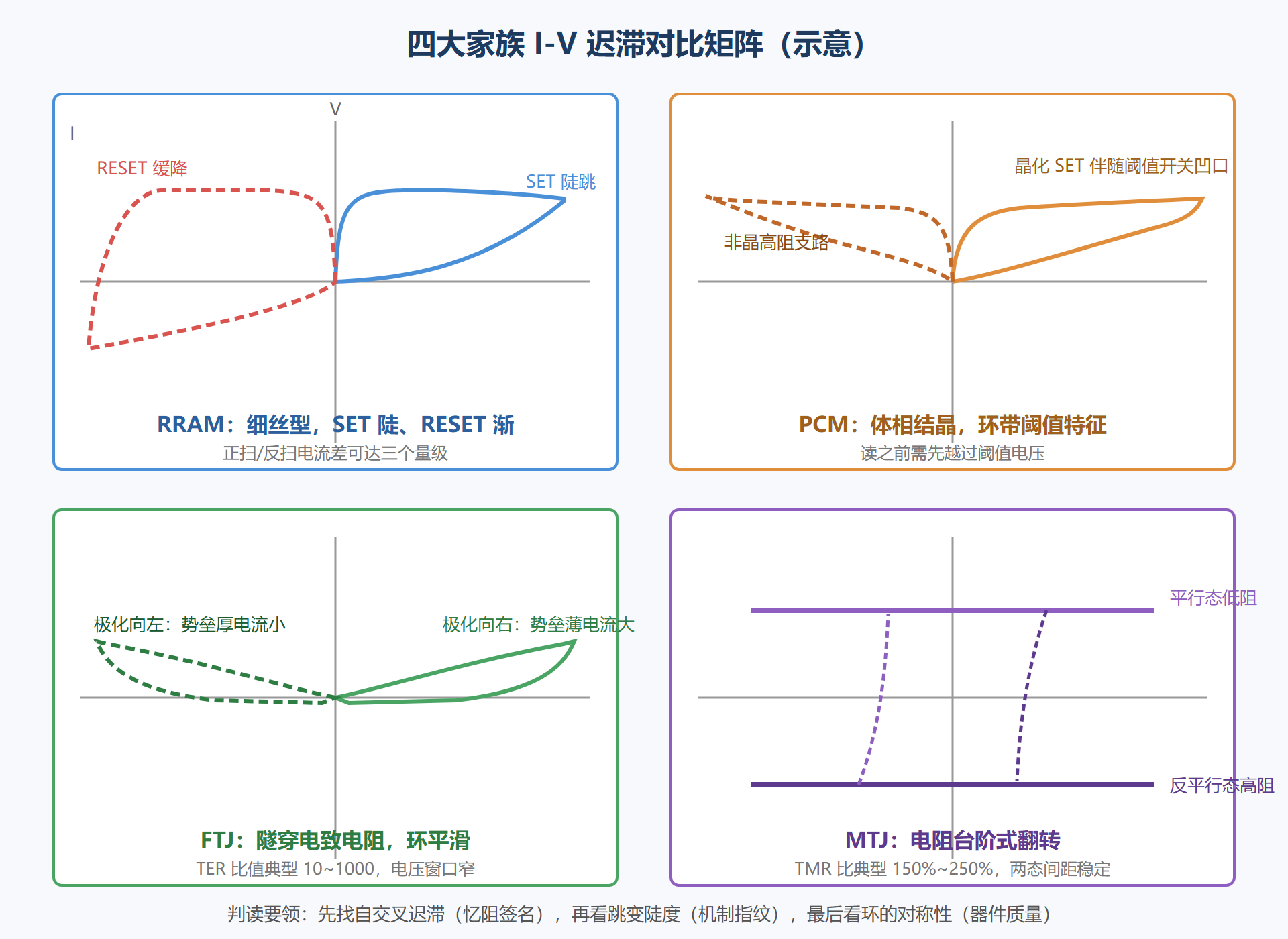

图：四大家族 I-V 迟滞对比矩阵

迟滞测量的标准规程

在实验室拿到一颗新器件，按下面的规程走一遍，就能拿到判据所需的全套证据：

双扫迟滞测量规程（以典型 RRAM 为例）
1. 施加 forming（初次软击穿）：0 至约 2.5 V，限流 10 uA —— 目的：激活介质
2. 正向双扫：0 -> +1.5 V -> 0，扫描速率 0.1 V/s，记录 I-V 全程
3. 反向双扫：0 -> -1.5 V -> 0，同样参数
4. 判据 A（迟滞存在）：同电压下正扫与反扫电流偏离超过一个量级
5. 判据 B（非易失）：读电压 0.1 V 下，撤压 1 s 后电阻仍保持偏离超过 10 倍
6. 判据 C（可重复）：连续 100 次双扫，SET/RESET 电压漂移小于 ±15%
7. 三条全过：计入忆阻家族；只过 A：是"有迟滞的器件"，比如部分 Mott 器件
​

三条判据里最容易被忽略的是判据 C。很多论文展示的是最优一次的双扫曲线，而存算一体真正在乎的是一万次之后迟滞环还在不在、位置漂不漂。本教程第 3 章的 endurance 横评，本质上就是把判据 C 拉长到 10⁶ 次以上的版本。

四种环，三种读法

RRAM 的环读"跳变位置与陡度"。SET 电压（高阻跳低阻的转折点）的统计分布是 RRAM 工艺窗口设计的第一输入；陡峭的跳变意味着细丝瞬间贯通，这对存储是好事（快），对模拟计算是坏事（多值难调）。

PCM 的环读"阈值开关"。非晶态在低电压下几乎不导电，电压超过阈值（约 0.5~1 V 量级）后出现飞快上升的导电支路——这不是写入，只是非晶材料进入高场输运状态。读 PCM 必须理解这个特征，否则会把阈值开关误当成 SET。

FTJ 的环读"两个支路的间距"，即隧穿电致电阻比（TER）。FTJ 的迟滞环不追求 RRAM 那样的数量级跳变，它的价值在于读出只需小电压、几乎不扰动状态，天然适合低功耗读取场景。

MTJ 的环最"方"——两个平缓的电阻平台由陡峭的翻转段连接。工程上常用 R-V 曲线加平行/反平行两个平台来表述，读出电路设计的核心是 TMR 比（典型 150%~250%，前沿报道超过 300%）与翻转电压窗口的匹配。第 6 章讲存储层级时，这种"两态极稳"的特性会解释 MRAM 为什么先打进缓存类应用。

⚠️ 常见坑：把扫描速率固定不变。迟滞环的形状与扫描速率有关——速率越快，容性位移电流占比越高，环会"虚胖"。发表对比数据时应注明扫描速率与读电压，跨论文比较更要先对齐测量条件。

读出扰动：迟滞判据的第三个维度

双扫曲线之外，还有一项经常被省略却极能区分家族成员的测量：读出扰动（read disturb）。用不同幅度、不同时长的读电压反复读同一状态，观察阻值何时开始漂移——它衡量"读这个动作对状态的反噬"。四家族的耐受画像差别很大：MTJ 的读电压远低于翻转阈值，单次读出几乎零扰动，可以放心高频读；RRAM 的低阻态是细丝，长时间偏置会让原子在电场下缓慢迁徙，读扰动随读电压升高呈指数上升，工程上把读电压限制在 SET 电压的三分之一以下；PCM 的读扰动另有一种形态——读电流的焦耳热会慢慢把非晶态"煨"向晶化，累积效应在高温环境下尤其明显；FTJ 的读出本就靠微扰隧穿电流，扰动天然最小，但代价是信号也最小。把这项测量加进 1.3 开头的规程（作为判据 D），你就有了完整的器件"体检报告"：迟滞形状说机制、非易失说资格、可重复说品质、读扰动说应用边界。

顺带一提频率依赖。迟滞环面积通常随扫描频率下降而增大——离子/极化/磁矩的响应需要时间，扫得越慢，状态"跟得上"变化的成分越多，环越接近准静态极限；扫得快到超过器件响应带宽，环会收窄甚至消失。因此严格说，迟滞是频率的函数，跨文献对比迟滞图时，扫描频率是必须核对的第一参数。频率扫描本身还能反过来估测器件的响应带宽：环面积跌到一半时的扫描频率，约等于器件特征时间的倒数——这是一个在没有任何专业设备时就能做的粗测技巧。

四家族迟滞判读的一页对照

把本节内容压成判读卡，实测读图时按行核对：RRAM 看三样——SET 跳变电压的均值与宽度（工艺窗口）、RESET 是否渐变可控（细丝质量）、双扫环的面积稳定性（循环健康度）。PCM 看三样——阈值开关的陡度（非晶态质量）、低阻支路的欧姆线性度（晶态质量）、环随扫描频率的稳定性（热动力学）。FTJ 看两样——两个支路的间距即 TER（材料品质）、环的对称性（两侧界面均匀性）。MTJ 看三样——两平台的间距即 TMR（MgO 界面）、翻转电压的宽度（热稳定性）、平台随时间的漂移（retention 预警）。这张卡的用法是"先对号入座再下结论"：拿到任何一张 I-V 图，先判断该用哪一行读，再套行内的检查项——顺序错了，把 PCM 的阈值特征当 RRAM 的 SET、把 FTJ 的平滑环判为"无迟滞"，都是新手期的高发误诊。

本节要点回顾

• 迟滞环是家族指纹：自交叉双扫环 + 非易失 + 可重复，三条判据缺一不可。
• 四器件环形各异：RRAM 陡跳、PCM 带阈值特征、FTJ 平滑 TER、MTJ 方形台阶——形状差异本身就是机制差异的投影。
• 规程先行：forming、双扫、保持、重复性测试的顺序与参数决定结论可信度。
• 判据 C 最易造假也最关键：单次最优曲线毫无意义，可重复性才是工程价值所在。
