3.1 开关比与多值存储：阻态窗口有多深
3.1 开关比与多值存储：阻态窗口有多深
本节摘要：开关比（R_off/R_on）是忆阻器最常被引用也最常被误读的指标。本节给出四大家族开关比的典型区间与上限，解释"开关比并非越大越好"的三个原因，并推导多值存储（MLC）的态数上限公式——它同时是存算一体精度上限的物理基础。
凌晨两点的测试日志
凌晨两点的可靠性实验室，测试机台的日志仍在滚动。一位工程师盯着屏幕上第 4096 号器件的曲线皱眉：这颗 RRAM 的开关比高达 5000，远超阵列平均的 80，但它已经连续三次在 RESET 后"赖"在高阻态回不去。诊断结论写在第二天早晨的例会纪要里：细丝过细，RESET 无法可控烧断，器件退入了硬击穿。高开关比常常是细丝纤细的副产品，而纤细意味着脆弱——这个场景是理解本节的第一把钥匙。
开关比的字面定义简单：R_off/R_on，通常以 V_read/2 读出（读电压取写入电压的一半以避免扰动）。但它的物理内涵是"阻态窗口的深度"：窗口要足够深，读出电路才能区分两个状态；窗口还要足够宽，才能在中间切出更多阻态做多值存储。两件事都依赖窗口，但对窗口形状的要求不同。

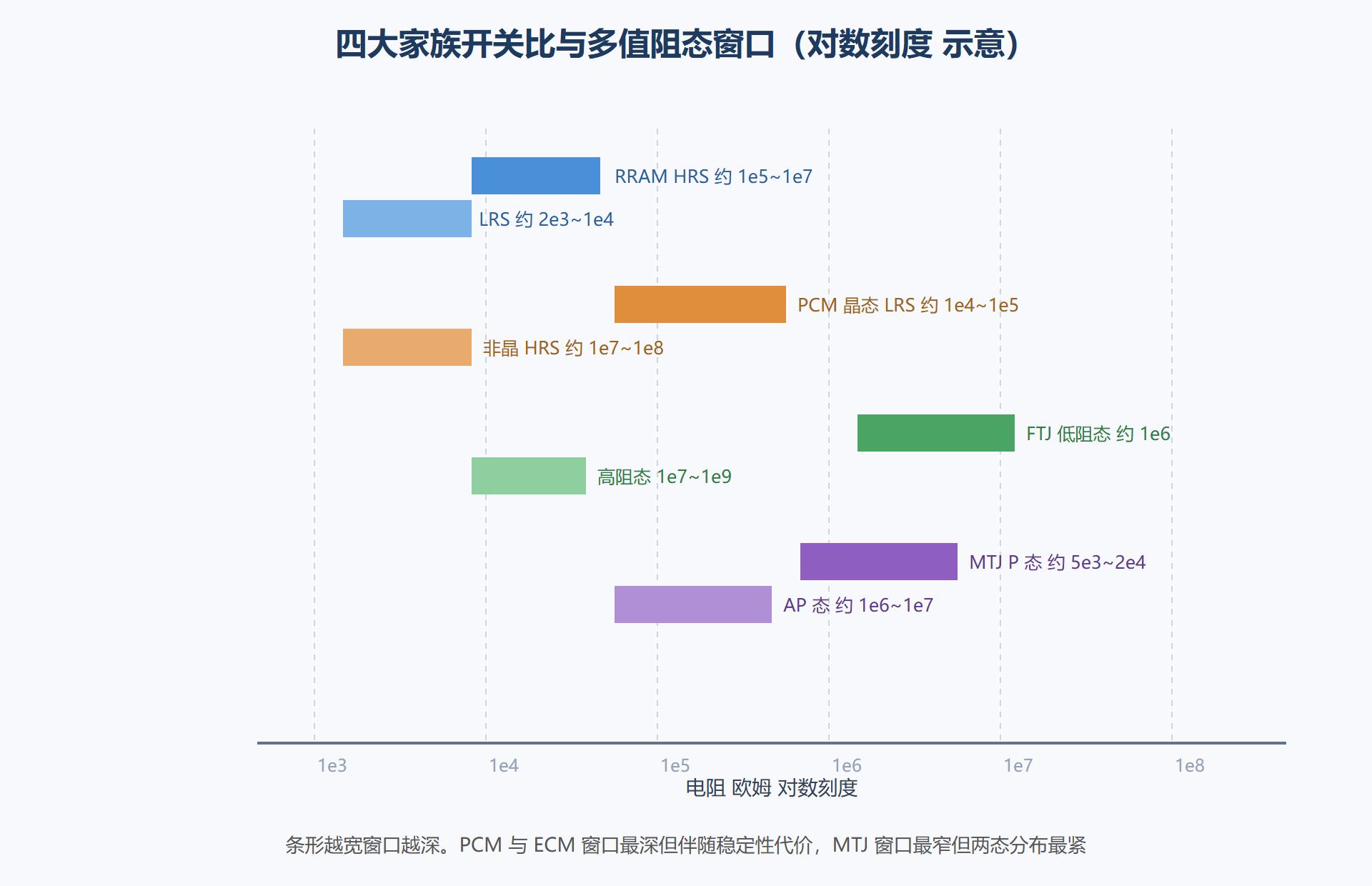

图：四大家族开关比与多值窗口对比
四家族开关比横评
| 家族 | 开关比典型区间 | 纪录/上限 | 窗口的质量 |
|---|---|---|---|
| RRAM/VCM | 10~10³（存储调优后） | 10⁵（界面型） | 分布随循环展宽，尾部位是设计瓶颈 |
| RRAM/ECM | 10³~10⁷ | 10⁸ | 深 but 逐次漂移大 |
| PCM | 10²~10⁴（常规） | 10⁷（掺碳 GST、超晶格） | 两态皆稳，中间态受漂移侵蚀 |
| FTJ | 10~10³（TER） | 10⁴ | 读电流纳安级，窗口深但读出难 |
| MTJ | 1.5~3（TMR 比 150%~300%） | TMR 604%（实验室记录） | 窄 but 分布最紧、读出最快 |
注意 MTJ 那一行的单位差异：TMR 比是百分比，开关比等于 1+TMR 比，量级只有几倍——却照样支撑了产品级存储。原因在下一段。
为什么开关比不是越大越好
原因一：读出噪声按比例放大的是电阻的波动，不是开关比本身。 判决可靠性由"态间间隔 ÷ 分布宽度"决定。MTJ 的开关比只有约 2~3 倍，但两个态各自的变异系数可压到 3% 以内，间隔与宽度之比仍然充裕；ECM 开关比 10⁶，但 LRS 逐次漂移可达 50% 以上，实际可分辨态数未必更多。指标有效的比较单位是"以分布宽度归一化的间隔"，不是比值本身。
原因二：过深的窗口暗示脆弱的导电结构。 开篇的凌晨日志就是这个原因的戏剧版。高开关比若来自极细的细丝或极薄的反转层，则 RESET 控制、热稳定性、抗静电能力全部变差。器件工程里有一条经验：开关比与 endurance 在同一材料体系内往往此消彼长，调参就是在这条边界的哪个位置落笔。
原因三：高阻态受漏电通道污染后，比值是虚假繁荣。 交叉阵列里，被测单元的高阻读数会被邻居的潜行电流并联拉低（第 4 章主题）；介质里的晶界漏电也会把 R_off 压下来。一个"名义 10⁶、阵列有效 10²"的器件在系统设计者眼里就只是 10²。
多值存储的态数上限怎么算
把开关比窗口均分成 N 个可分辨态，每个态的间隔必须大于该态的分布宽度（读出噪声 + 循环漂移）的若干倍（工程上取 6σ 以上）。设窗口内可分辨态数为 M，经验公式：
M ≈ log10(开关比) / log10(1 + 间隔/宽度裕度) 以 RRAM 开关比 1000、单态内相对漂移 15% 为例： 每态需覆盖约 30%（含 6σ 裕度），M ≈ log10(1000) / log10(1.3) ≈ 3 / 0.114 ≈ 26 扣掉两端非可用区与良率收缩，实际稳定做到 4~16 态（2~4 bit）。
这解释了两个常见现象：论文里 3 bit/cell（8 态）是 RRAM 与 PCM 反复刷到的演示值，产品里却极少落地——产品要把良率与温度稳定性算进去；存算一体的权重精度通常按每器件 1~4 bit 规划，再靠多器件并位拼出更高精度。3.4 节的速算口诀会把这套逻辑再压缩一步。
⚠️ 常见坑：把单器件的 MLC 演示当成阵列能力。单器件 8 态稳定不等于 1024×1024 阵列里每颗都 8 态稳定——阵列里还有线压降、邻居干扰、读出电路失配三座大山。做容量规划时请按"每器件 2 bit 起步"保守估算。
💡 关键直觉：开关比是"窗口深度"，可分辨态数是"窗口里能站多少个互不拥挤的人"。拥挤程度由分布宽度决定，而分布宽度由随机性决定——回到第 2 章，随机性的源头是承载状态的原子数目。
读出电路的视角：开关比最终是给谁看的
器件侧谈开关比，电路侧消费开关比。把读出端的账算清，开关比的真实含义才落地。存储读出的经典结构是"被测单元 + 参考单元"做电流镜比较：判决裕度 = 被测电流与参考电流的差，减去感放自身的失调电压与噪声。参考单元从哪来？平均意义上的中间态（用一个专门器件调到两态之间），或者以多数投票自生成。这就把开关比的需求翻译成了电路语言：两态电流都落在感放输入共模范围里，且差值大于感放失调与噪声之和的 6 倍。MTJ 开关比虽小，但两态电流都在微安级、正好落进感放的舒适区；ECM 开关比虽大，高阻态电流可能低到皮安级，感放的输入漏电流反而成了干扰主角——"大开关比难伺候"在电路侧有了具体形状。
多值读出则是另一套打法：不再比较两态，而是用 ADC 把电流直接量化成 2~4 bit。此时开关比决定 ADC 的动态范围需求（量程跨几个数量级），态间间隔决定量化噪声预算。对数响应的器件（电流跨数量级分布）配合对数 ADC 或分段线性 ADC 是常见组合。器件与读出的联合设计到此可见全貌：3.1 的每个数字，最终都变成读出电路的规格书行项——这也是本册把读出账单贯穿三章（3.3、5.2、6.3）反复拆算的原因。
本节要点回顾
- 有效比较单位：以分布宽度归一化的态间间隔，而非开关比原始比值。
- 四家族量级：ECM/PCM 窗口深但伴随漂移或热敏，VCM 中庸可调优，FTJ 深窗难读，MTJ 窄而稳。
- 越大越好的误区：过深窗口常意味着脆弱细丝、虚假高阻或难以 RESET。
- MLC 上限公式：M 约等于 log10(开关比) 除以 log10(1+裕度)，实际产品按 2~4 bit/cell 保守规划。
