7.3 柔性基底上的四家族：谁耐得住弯曲

7.3 柔性基底上的四家族：谁耐得住弯曲

本节摘要：柔性电子是忆阻器的差异化战场：电子皮肤、健康贴片、可折叠系统都需要"弯了还能记"的存储与突触。本节横评四家族在柔性基底上的表现——低温工艺、弯曲应变容忍、机械疲劳下的状态稳定性——并给出柔性场景的选型结论。

柔性场景改写了选型权重

刚性的硅晶圆上，选型看开关比与 endurance；搬上 25 μm 厚的聚酰亚胺（PI）或聚对苯二甲酸乙二醇酯（PET）基底，权重表整个重排：工艺温度（有机基底 150℃ 以下就软化，热预算比 BEOL 的 400℃ 严苛得多）、应变容忍（弯曲半径 5 mm 时表面应变约 0.5%~1%，功能层与电极要跟着伸缩而不失效）、机械疲劳下的电学稳定（弯一万次后阻值漂移多少）。三关全过才有资格谈性能——而四家族过关的方式完全不同。

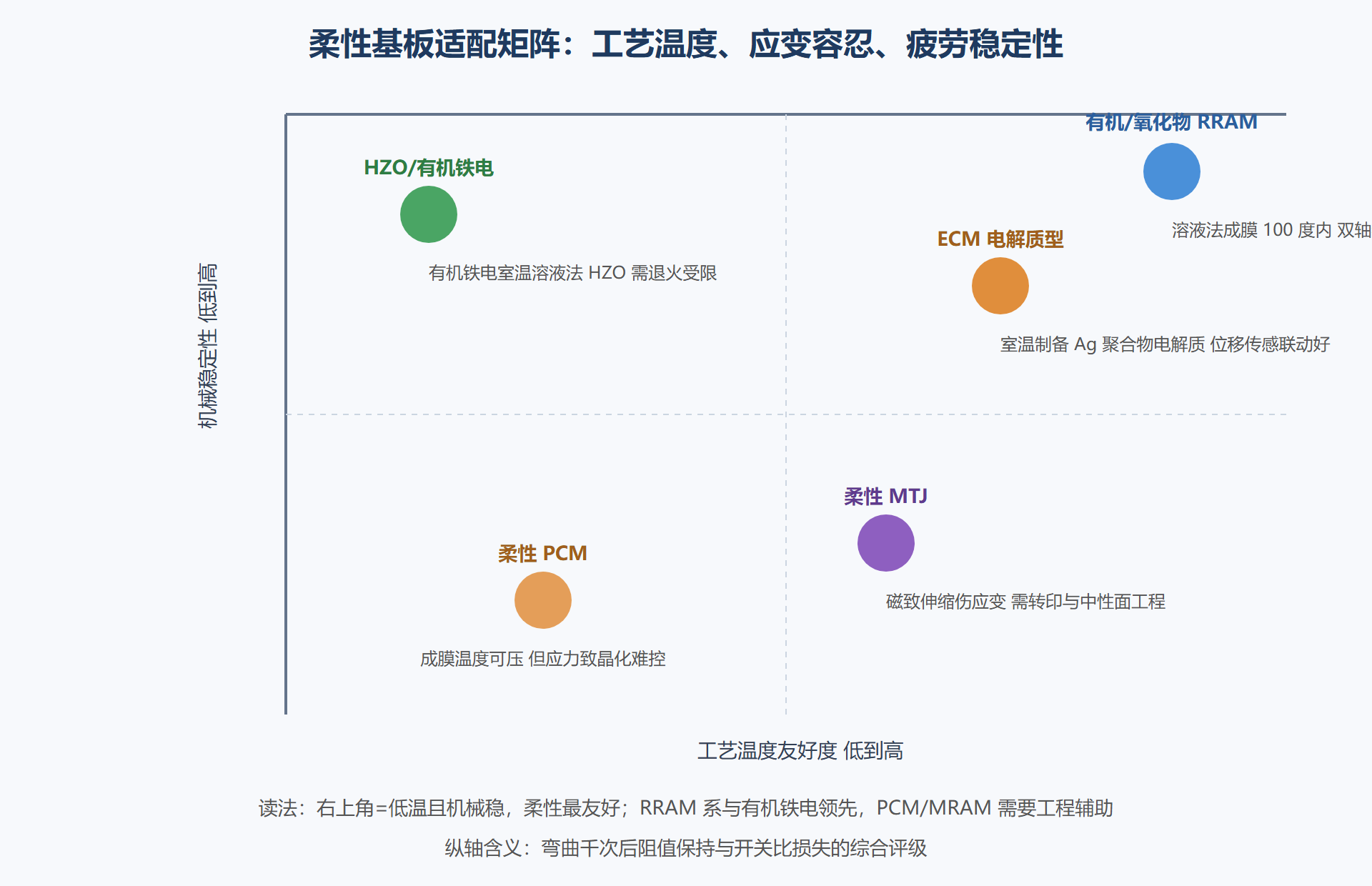

图：四家族柔性适配能力矩阵

逐家族的柔性成绩单

RRAM：柔性战场的天然领跑者。 两个原因让它拿下头名。其一，功能层是十几纳米的氧化物薄膜，本身柔韧性好，弯曲失效几乎都发生在电极与界面——而柔性 RRAM 常用导电氧化物（ITO）或柔性聚合物电极，应变匹配可设计。其二，制备温度可以压到室温（溅射/溶液法），在纸基、PET、甚至纱布基上都有演示。文献代表性数据：PI 基 TaOx 器件弯曲半径 4 mm、弯 1000 次后开关比损失小于 20%；有机 PVP 基 ECM 器件甚至能贴在植物叶片上工作。电子皮肤的触觉记忆、健康贴片的生理信号突发标记，主流方案都是柔性 RRAM。

FeRAM/HZO：有机铁电另辟蹊径。 无机 HZO 需要 300℃ 退火，柔性基板上只能用激光退火或转移工艺辅助；但有机铁电体 PVDF-TrFE 是溶液法室温成膜的天生柔性选手，其铁电存储管（FeFET 结构）在柔性传感器阵列里承担"弯了还记得"的触觉像素。短板是极化强度低（约 5~10 μC/cm²，不到 HZO 的一半）与保持时间短（月级），做事件标记够用、做长期存储勉强。

MRAM：磁学性能与机械应变打架。 MTJ 的隧穿磁阻对自由层的磁致伸缩敏感——应变直接改变各向异性，弯曲会让 TMR 比与翻转电流漂移。柔性 MTJ 的工程解是中性面封装（把 MTJ 放在叠层的力学中性面上，弯曲应变为零）与聚酰亚胺转印，演示过弯 5 mm 半径千次 TMR 损失 10% 以内，但工艺复杂度让它在柔性赛道的性价比不突出。它的柔性机会在"需要非易失逻辑的可折叠系统"里当系统级存储，而不是传感器端。

PCM：热学机制与柔性哲学相冲。 相变写入靠焦耳热，柔性基底的低热导反而让热更集中（写入电流降低是意外之喜），但基底高温老化、聚合物基底的热膨胀失配、以及弯曲应力对非晶态的应变致晶化（应力加速结晶），都让柔性 PCM 的 retention 数据普遍难看。学术演示不少，工程化意愿低——柔性 PCM 目前更像研究载体而非产品路线。

柔性选型的三条结论

结论一：柔性场景先选 RRAM 系，尤其是低温/室温工艺的氧化物与电解质型，性能下限与工艺兼容性的组合最优。结论二：柔性不改变机制排序，改变的是工程自由度——刚性问题（endurance、速度）在柔性上依然成立，只是被工艺温度与应变问题遮蔽；先过柔性三关，再回来查第 3 章指标。结论三：系统集成是真正的天花板——柔性忆阻器单器件论文上千篇，可弯曲的完整系统（含柔性逻辑、互连、电源）屈指可数；评估柔性方案时问一句"逻辑与互连用什么"，能过滤掉大部分浮夸提案。

柔性忆阻方案验证清单（立项评审用）
[1] 全流程最高工艺温度低于基底耐受（PI 约 300 度 PET 约 150 度 纸基约 100 度）
[2] 目标弯曲半径下的表面应变已计算 且功能层/电极/界面的断裂应变留 3 倍裕度
[3] 机械疲劳测试协议明确：弯折次数、半径、弯折中实时电学监测
[4] 弯曲状态下的电学数据（不是弯完放平再测——那是两回事）
[5] 逻辑与互连方案已声明（TFT 材料、导电银纳米线等）
[6] 水氧阻隔方案（有机基底透湿，retention 测试需在封装后做）
​

⚠️ 常见坑：把"弯完再测"当"弯曲中测量"。很多论文展示弯折 1000 次后的电学数据，但传感器应用要的是弯曲状态下仍正常工作——弯折瞬间的阻值瞬态可能完全不同。评审柔性方案时，这一条是照妖镜。

💡 关键直觉：柔性电子不要求器件最强，要求器件"皮实且低温"。忆阻器家族的双端简单结构恰好是最低要求的最好候选——结构越简单，弯不坏的部分越多。

柔性场景的应用画像：三颗种子应用

把柔性忆阻器的真实需求方摆出来，选型会更有方向感。电子皮肤：大面积触觉像素阵列，每个像素需要"触发即记录"的事件存储——写入频次低、要求机械稳定与低温大面积工艺，柔性 RRAM 与有机铁电是双雄，像素间距（毫米级）让器件性能压力极小。健康贴片：生理信号（心电、血糖）的突发标记与几小时级缓冲存储，要求超低功耗与皮肤贴合弯曲（半径 10~20 mm，应变温和），FeRAM 的耐写与 RRAM 的简单结构都能胜任，MTJ 的非易失逻辑能力在"贴片里的微控制器"里发挥作用。植入式医疗（神经接口、给药泵）：要求生物相容封装下的十年可靠，机械形变来自体内蠕动（应变小但持续），这一场景对 endurance 与封装的要求远超消费级，是柔性忆阻器的最高门槛市场，也是客单价最高的市场。三颗种子的共同点：容量都极小（kb 级）——柔性场景几乎不为忆阻器的密度优势付钱，为它的低温工艺与机械皮实付钱。这再次说明：应用的付费点决定技术的卖点排序，柔性赛道的对比结论与硅基赛道几乎可以完全不同。

本节要点回顾

• 权重重排：柔性场景先考工艺温度、应变容忍、机械疲劳三关，性能指标退居其次。
• 成绩单：RRAM 系领跑（低温工艺+应变可设计），有机铁电侧翼助攻，MRAM 靠中性面工程辅助，PCM 与柔性哲学相冲。
• 先过柔性关再查指标：机制排序不变，被遮蔽而已；系统集成（逻辑互连电源）是真实天花板。
• 验证照妖镜：弯曲中测量而非弯完再测，封装后做 retention，两条足以过滤多数浮夸数据。
