3.2 先进结构陶瓷与特种玻璃

3.2 先进结构陶瓷与特种玻璃

上一节的金属靠「委屈求全」——位错能动，所以能变形不碎。本节的主角走的是另一个极端：键合又强又硬，原子几乎不给彼此让路的余地，于是硬度、耐温、耐蚀全面登顶，代价是那块著名的短板——脆。整节内容就围绕这个矛盾展开：陶瓷的脆能不能治、怎么治，以及玻璃这个「冻结的液体」如何把透明与强韧做到并存。

脆与强的辩证法：从强度到断裂韧性

评价陶瓷，最容易被外行问错的问题。问「这种陶瓷强度多高」意义有限，该问的是「它断了会发生什么」。强度的经典定义是断裂前能承受的最大应力，但对脆性材料而言，真正的命门是裂纹：陶瓷内部几乎必然存在加工引入的微裂纹与气孔，受力时裂纹尖端应力被放大几个数量级，远在名义应力到达强度之前，裂纹已经失稳扩展。描述这种「带伤承力能力」的参数叫断裂韧性，它衡量的正是材料抵抗裂纹扩展的本事。金属断裂韧性通常是陶瓷的十几倍到上百倍——这个差距比强度差距大得多，也正因如此，陶瓷工程的头号课题不是提强度，而是提韧性。

治脆有三条经典路线，思路都相同：给裂纹的扩展之路设置障碍，把断开所需的能量抬高。相变增韧利用氧化锆的高温相在室温被强制保留的不稳定状态：裂纹尖端的应力场恰好是触发相变的扳机，四方相原地转变为单斜相并体积膨胀数个百分点，膨胀反过来挤压裂纹尖端、闭合裂纹——裂纹自己招来了封堵自己的墙。纤维与晶须增韧在裂纹路径上埋入大量高强度纤维，裂纹遇到纤维要么被桥联拉住，要么被迫绕道曲折前行，纤维拔出时摩擦耗能，断口能量被反复摊薄。层状与仿生设计把脆性层与韧性层交替叠合，裂纹每穿一层就被界面偏转一次，贝壳珍珠层「砖—泥」微结构正是这个原理的天然范本，其断裂功比纯碳酸钙高出千倍量级。

表格里藏着两条选型铁律。其一，陶瓷的断裂韧性绝对值仍低，设计必须遵循「不让材料受拉」的守则：让陶瓷件处于压应力状态（像预应力混凝土那样），把拉应力交给金属框架或热装配过盈去扛。其二，氧化锆的断裂韧性数据亮眼，但相变增韧在高温失灵（四方相在高温下本来就不稳定），所以它的温度上限反而最低——每个增韧机制都有自己的温度天花板。

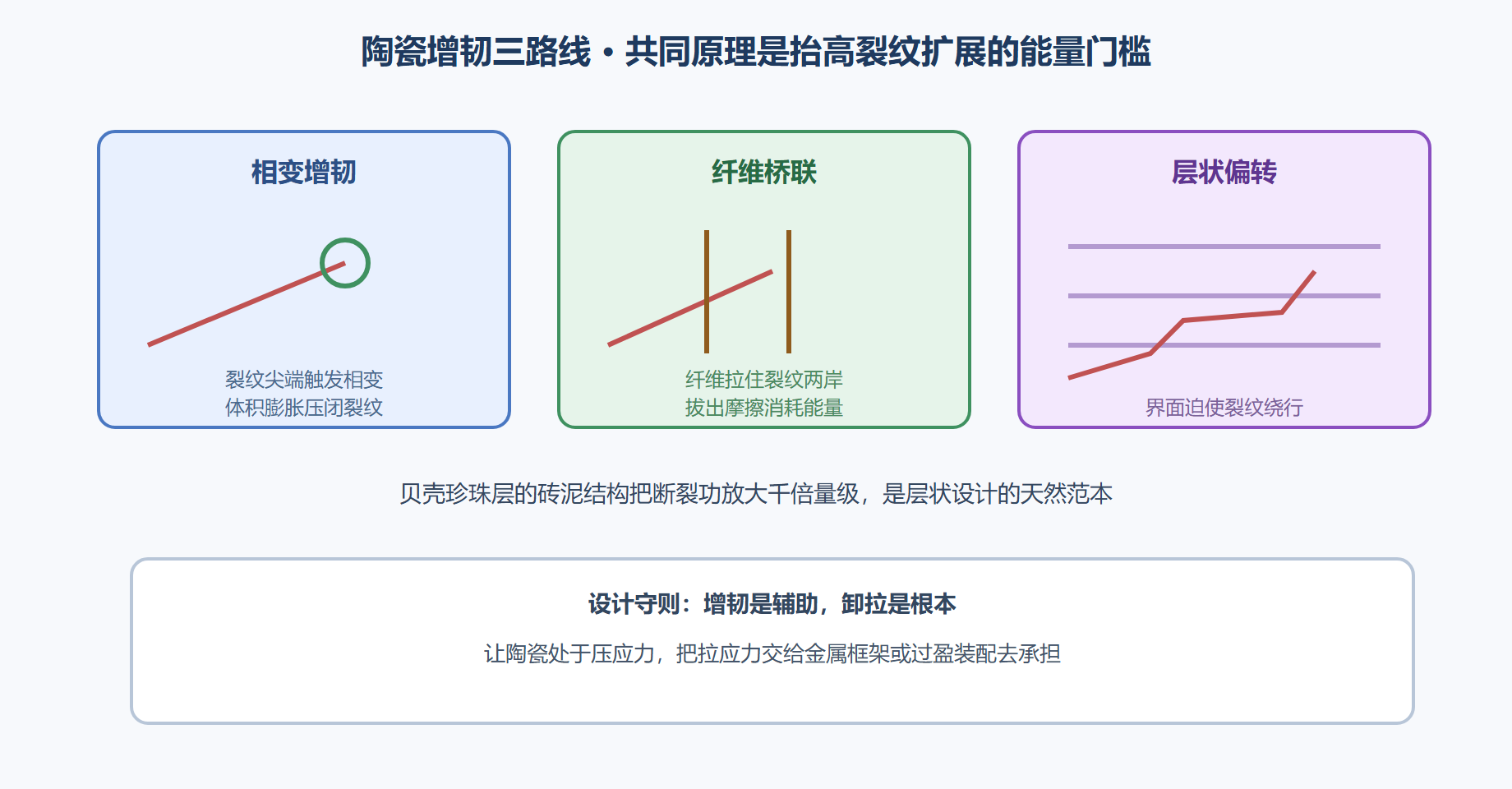

图 3-2 三条增韧路线：给裂纹设置路障

特种玻璃：把非晶做成精密功能体

玻璃在结构谱系里是陶瓷的非晶亲戚：快冷冻结的二氧化硅网络没有晶界、可以做得光学均匀，也没有晶界这条失效路径。普通钠钙玻璃脆而易碎，特种玻璃的价值在于对症下药的改性。化学强化用离子交换工艺把表面浅层的钠离子换成体积更大的钾离子，表层被挤出一圈永久压应力——裂纹想张开，先得过压应力这一关，手机盖板玻璃的抗跌落性能主要归功于此，相比物理钢化的优势是薄板也能强化且表面平整度不降。微晶玻璃则在非晶基体里诱导析出纳米晶粒，兼具玻璃的可成型性与陶瓷的强度耐温性，导弹雷达罩、炊具面板用的就是它。光纤把玻璃的透明做成了信息产业的地基：石英玻璃在特定波段的损耗被降到每公里小数点后几位分贝的量级，杂质控制到十亿分之一级——一根头发丝粗的玻璃芯，承担了洲际通信的绝大部分流量。玻璃的案例再次印证本章主题：性能上限不取决于成分本身，而取决于缺陷与应力状态的经营。

案例：氧化锆全瓷牙——相变增韧走进口腔

背景：烤瓷牙传统的金属内冠存在两个痛点：金属离子析出让牙龈着色发灰，以及部分患者对金属过敏；纯陶瓷冠虽然美观，但早先长石质陶瓷断裂率高，咬合力一动辄崩裂，牙医不敢放心用。操作：材料方案落到氧化钇稳定氧化锆上。配方上掺入摩尔比几个百分点的氧化钇，把高温四方相「冻结」到室温，做成亚稳四方多晶陶瓷；成型上用等静压预烧结得到软质坯体，牙科技工用数控切削直接雕出牙冠形态，再终烧结致密化，线收缩用软件预先放大补偿。服役时，每一次咬合产生的微裂纹尖端应力场触发四方到单斜相变，局部体积膨胀压闭裂纹，同时细化晶粒保证透光性满足美学要求。结果：氧化锆全瓷冠的断裂率降至与金属烤瓷冠相当甚至更低的水平，兼顾了美观、生物相容与强度，成为固定修复的主流方案，并反向带动了牙科数控切削设备这个小产业。解读：这是相变增韧从教科书走进日常生活的标本级案例。三个细节值得咀嚼：其一，氧化钇的掺量是性能的生死线——少了四方相保不住，多了立方相透光性崩坏，配方窗口窄到要以百分点计；其二，「软坯切削加终烧结」的工艺链把陶瓷加工难题挪到了软态解决，这是工艺要素救场性能要求的又一例；其三，全瓷牙的应用温度远低于相变增韧的失效温度，所以增韧机制全程有效——选对场景，增韧设计才兑现价值。变式：同一思路的其他落地包括氧化锆轴承球（安静且绝缘，适合电机）、陶瓷剪刀与刀具（保持锋利且不带金属味）、光纤连接器插芯（耐磨保证对准精度）。每个变式都满足同一组条件：中小尺寸、压应力主导受力、温度不超上限——记住这组前提，就知道相变增韧哪里能用、哪里不能用。

本节要点回顾

• 评价陶瓷要看断裂韧性而非只看强度：微裂纹无处不在，带伤承力能力才是命门；
• 增韧三路线殊途同归：相变膨胀压闭裂纹、纤维桥联拔出耗能、层状界面偏转折返，本质都是抬高裂纹扩展门槛；
• 设计守则是让陶瓷受压不受拉，增韧只是第二道保险；
• 特种玻璃靠表面压应力（离子交换）、析出纳米晶（微晶玻璃）与极致纯度（光纤）完成功能化转身；
• 氧化锆全瓷牙案例示范了「配方窗口、工艺救场、场景匹配」三要素齐备时，增韧设计如何兑现成产品。

常见问题

陶瓷那么硬，零件的公差怎么保证

陶瓷烧结会收缩（线收缩可达两位数百分比），直接烧到尺寸不现实。通行做法与全瓷牙案例相同：先把「生坯」做成软态，用金刚石刀具或磨削以低成本逼近尺寸，再终烧结，最后只对关键配合面做金刚石砂轮精磨或激光加工。硬物加工硬物、软态解决成形，是陶瓷加工的两条铁律，也解释了陶瓷件的加工成本为什么普遍高于同尺寸金属件。

为什么很多陶瓷产品其实更怕急冷急热甚于怕高温

高温本身陶瓷不怕，怕的是温度骤变：表面骤冷收缩、内部还是热的，表面被拉出拉应力，脆性材料对拉应力的容忍度极低——这就是热震开裂。氮化硅与碳化硅热导高、强度高，抗热震出类拔萃，所以发动机与冶金场景首选它们；氧化锆热导低、内部温度梯度大，反而更怕急冷急热。选陶瓷先问温度曲线平不平缓，这一问能排掉一半候选。
