5.2 二维材料与异质结

5.2 二维材料与异质结

上一节把三个维度里的一个压到了极限，本节压得更狠：只留一层原子。二维材料的世界里，表面与体积分不出彼此——整块材料就是一个表面，第二章讲的表面效应在这里被推到极致。本节先巡礼二维家族的几位主角，再看它们叠在一起搭出的「原子级乐高」（范德华异质结），最后用石墨烯散热膜案例走一遍二维材料的产业化路径。

一张原子厚的纸：二维家族巡礼

石墨烯是二维材料的开山之作：碳原子按六角网格共价连成单原子层，层内碳碳键是已知最强的化学键之一。它的性能表近乎炫技——载流子迁移率极高、热导率是铜的数倍、透光率约百分之九十七点七、单层强度以百吉帕计。但性能表之外更值得注意的是「性格」：零带隙让石墨烯做不了理想的开关型晶体管，却让它在导电、导热、柔性场景里如鱼得水。这提示了一个读二维材料的正确姿势：每种二维材料都是偏科生，关键是找到它的考场。

过渡金属硫族化合物（以二硫化钼为代表）补上了带隙这张短板：单层二硫化钼有约一点八电子伏的直接带隙，能做开关比很高的晶体管，也能发光，是二维半导体的主力。氮化硼单层俗称「白色石墨烯」，六角网格相近却带宽接近六电子伏，绝缘、平整、化学惰性——它最常见的角色是二维器件里的「理想衬底」与绝缘夹层。MXene 家族（碳化钛等过渡金属碳氮化物）靠选择性刻蚀掉层间原子得到，表面挂着丰富官能团，像二维版的「毛刷」，亲水、导电、比表面积巨大，在超级电容器与电磁屏蔽里表现抢眼。加上黑磷（可调带隙但怕氧化）、二维氧化物与二维金属，这个家族已经足够搭出一个「从导体到绝缘体」的完整元件库。

二维材料的制备路线决定它的用途分野：机械剥离（胶带撕出来的诺贝尔奖方法）给实验室提供近乎完美的样品；化学气相沉积在铜箔等衬底上长大面积薄膜，是器件与透明的路线；液相剥离把石墨插层氧化再剥离，成本低、产量大，做出的是「石墨烯微片」，用于导电添加剂、涂料与散热膜——注意它不是单层完美石墨烯，产业里大量「石墨烯产品」用的是这类少层或氧化石墨烯材料，这不是骗局而是分级使用。

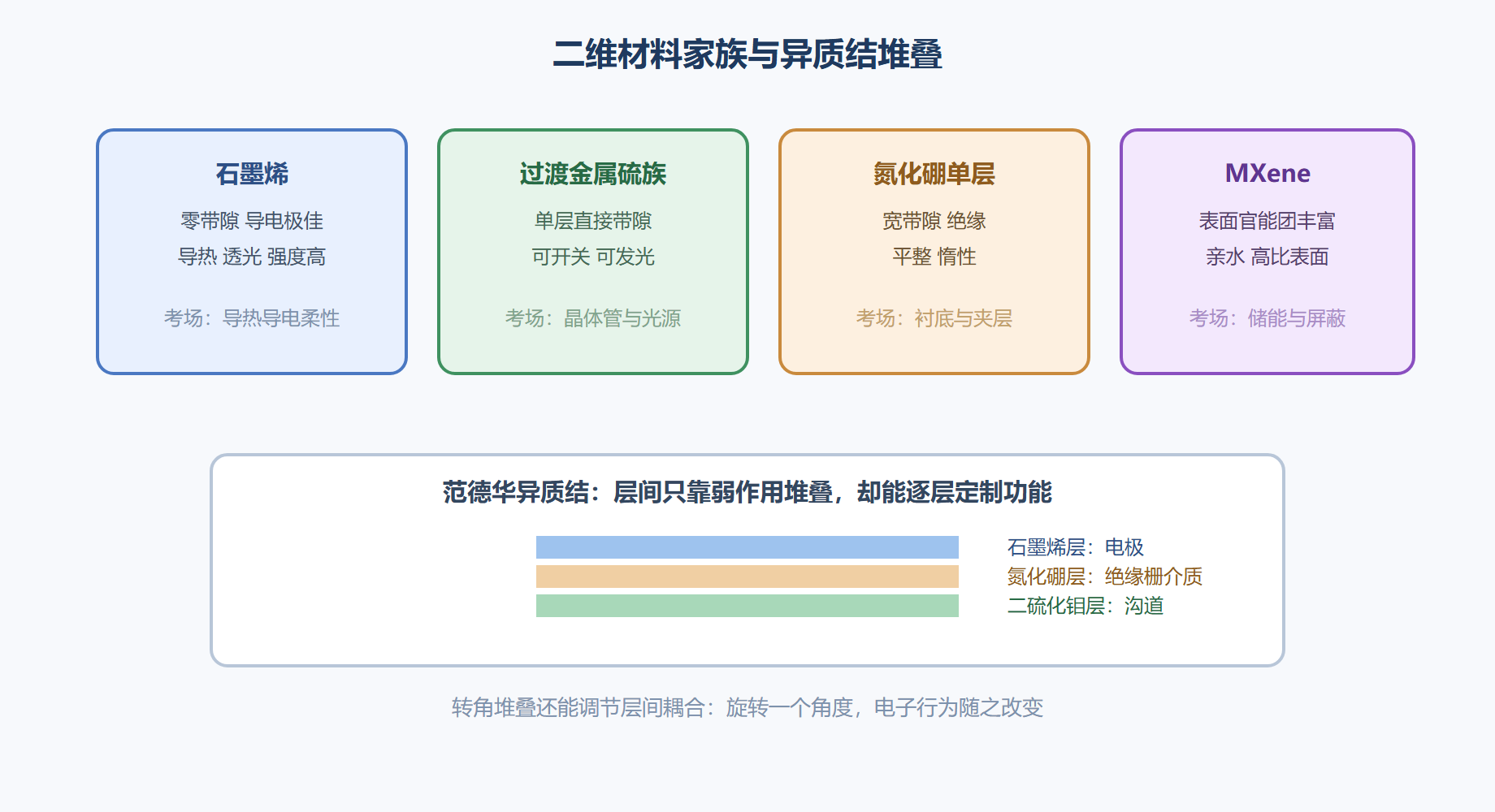

图 5-2 二维家族与范德华堆叠：原子级乐高

异质结：把元件库搭成器件

二维家族最大的想象力不在单层而在堆叠。层与层之间只靠范德华力结合，不要求晶格匹配——这意味着任何两种二维材料都能近乎「随手」叠在一起，中间不产生传统外延里致命的失配位错。叠出来的范德华异质结里，能带在垂直方向上逐层排布：把石墨烯做电极、氮化硼做隧穿层、二硫化钼做沟道，几层原子就是一只完整晶体管；垂直堆叠还带来全新物理，层间激子、可调带隙、乃至特定转角下的超导迹象——「转角电子学」因此成为凝聚态物理最热的分支之一。工业化语境下，异质结思路已经先行落地：把不同二维片层复合（石墨烯与氮化硼复合导热膜、MXene 与石墨烯复合电极），本质上就是宏观尺度的「乐高」用法。

案例：石墨烯散热膜——二维材料的第一次大规模落地

背景：智能手机处理器功耗节节攀升，机身越做越薄，散热空间被压缩到极限。石墨（人工石墨片）散热膜是当时的主流方案，但石墨膜需要几十微米厚度才能靠层间堆叠达到足够的面内热导。工程需求：更薄、更韧、面内热导更高的导热膜。石墨烯「单层热导率数千瓦每米开尔文」的性能表恰好对症。操作：产业界没有选化学气相沉积单层膜（贵且难转印），而是选了氧化石墨烯路线：把天然或人工石墨氧化插层，超声剥离成氧化石墨烯分散液，再通过狭缝涂布把水溶液铺成大面积湿膜，干燥后得到氧化石墨烯薄膜，最后在两千多摄氏度以上高温碳化退火——氧化官能团分解逸出，片层重新有序堆叠，形成以少层石墨烯片为主的连续薄膜。厚度可控制到几微米至十几微米，面内热导率达到一千多至近两千瓦每米开尔文量级，且柔韧可弯折。结果：石墨烯散热膜在旗舰手机里大规模铺开，与热管、导热凝胶组成整机散热方案；由于性能与成本平衡，它成为迄今为止出货量最大的「石墨烯概念」实体产品。解读：这个案例的精髓在于「用了石墨烯几分真本事」：膜层里的石墨烯并非单层完美晶体，实测热导率远低于单层数值——但产品逻辑成立，因为它与前任（石墨膜）相比，在同等散热能力下更薄更韧，而手机恰恰在乎那几百微米。前沿材料落地常常如此：兑现性能表的百分之几，只要这百分之几恰好打在痛点上，市场就认。反过来，那些号称「全面革命」却样样都要跟在位产品硬碰硬的路线，大多阵亡在成本曲线上。变式：同一工艺思想的延伸产品包括防腐涂料里的石墨烯片层屏蔽（延长腐蚀介质路径）、锂电池导电剂里的石墨烯微片（搭三维导电网络）、以及电磁屏蔽膜。评估这些变式时请沿用本案例的框架：先找前任产品的短板，再验证新材料的增量是否恰好吃掉这块短板。

本节要点回顾

• 二维材料都是偏科生：石墨烯长在导热导电柔性，二硫化钼长在开关发光，氮化硼管绝缘衬底，MXene 管储能屏蔽；
• 制备路线决定用途分野：剥离法出样品、气相沉积出器件膜、液相法出宏观膜材，产业大量使用的是少层与氧化石墨烯变体；
• 范德华异质结不需晶格匹配，逐层堆叠即可定制能带结构，「转角」还能引入全新的层间物理；
• 石墨烯散热膜案例的核心逻辑：不追求性能表全兑现，只兑现打在产业痛点上的那几分；
• 评估二维材料项目，先问「前任产品的短板是什么、新材料增量是否恰好对位」，再谈革命。

常见问题

怎么知道拿到的是几层石墨烯

靠拉曼光谱「验指纹」。单层石墨烯的拉曼谱有两个标志峰：G 峰与 2D 峰，层数变化时 2D 峰的形状、强度与峰位有规律地移动——单层的 2D 峰又高又尖且强度超过 G 峰，双层与多层迅速变化。这个无损伤、几分钟出结果的判层方法，是石墨烯研究与产线质检的通用语言。顺带一提，D 峰与 G 峰的强度比还能读出缺陷密度——一条拉曼谱，层数与品质同时到手。

二维材料这么神奇，为什么十年了还没有「二维芯片」

三道现实的墙。制备墙：晶圆级单晶二维薄膜的生长与转移仍不成熟，转移过程的褶皱与破损让良率难看；接触墙：金属电极与二维材料的接触电阻居高不下，沟道再快也快不过接口；生态墙：整套设计工具、工艺配方与产线都以硅为默认假设，另起炉灶的成本天文数字。二维材料因此先在「硅做不到的维度」落地——柔性、透明、导热、传感——这与本节散热膜案例的策略一致：先当插件，再谋主场。

MXene 为什么被称为「二维材料里的实干家」

它的走红路径与石墨烯相反：不靠极端性能表，靠好做好用。选择性刻蚀直接从母相陶瓷「削」出层状产物，水溶液里稳定分散，可以像涂料一样喷涂、像滤纸一样抽滤成膜。表面官能团让它天生亲水，与高分子复合不打架；金属级导电加高比表面积，让它在超级电容器、电磁屏蔽与柔性应变传感器里批量上岗。学术热度不如石墨烯，出货量未必——评估前沿材料时，「实干型选手」的商业节奏往往更快。
