前四章的材料无论成分如何变化，都在三维块体的框架里谈性能。本节把尺度推进到纳米：当物体的一个或几个方向被压缩到电子波长的量级，电子的行为从「在大陆上漫步」变成「在孤岛上求生」，旧有的能带图像开始失灵，新的性能空间随之打开。量子点与碳纳米管，就是这条路上走得最远的两位。

当粒子小到电子无处可逃

块体半导体里的电子能带是连续的，自由自在。可一旦把半导体做到几个纳米的尺寸——小于电子的激子玻尔半径——电子发现自己的活动范围被圈死了：能量不再连续，只能取分立的能级，像回到孤立原子时代。这叫量子限域效应，它带来一个绝妙的结果：禁带宽度随尺寸变化。粒子越小，限域越强，禁带越宽，发光波长越短。同一化学成分的硒化镉量子点，直径二纳米发蓝光，六纳米发红光——不改一个原子，只改尺寸，就把整个可见光谱调了个遍。颜色第一次变成了几何参数。

零维之外还有一维。碳纳米管是把一层石墨烯卷成中空圆筒的产物，卷的方式（手性）决定了它的电子性格：某些卷向的碳管是金属性，另一些是半导体性——同样的碳原子，卷法不同，导电与否判若云泥。它的力学性能同样惊人：拉伸强度比钢高一个数量级，密度只有钢的几分之一，曾被寄望为「太空电梯缆绳」的材料。纳米线（硅、砷化镓等半导体的一维单晶）则在传感器与新型晶体管里寻找位置。

纳米世界的另一组通用规则也值得记下：表面效应——粒子越小，表面原子占比越高（直径三纳米的粒子约有一半原子在表面），表面活性、催化活性、烧结驱动力全部剧增，这也是纳米粉体为什么易团聚、易自燃、储存难的原因；小尺寸效应——光学、磁学常数随尺寸改变，纳米铁磁颗粒可做成单磁畴，是高密度磁存储的物理基础。第四章讲电池时提到的纳米化缩短扩散路径，正是这些规则的应用回响。

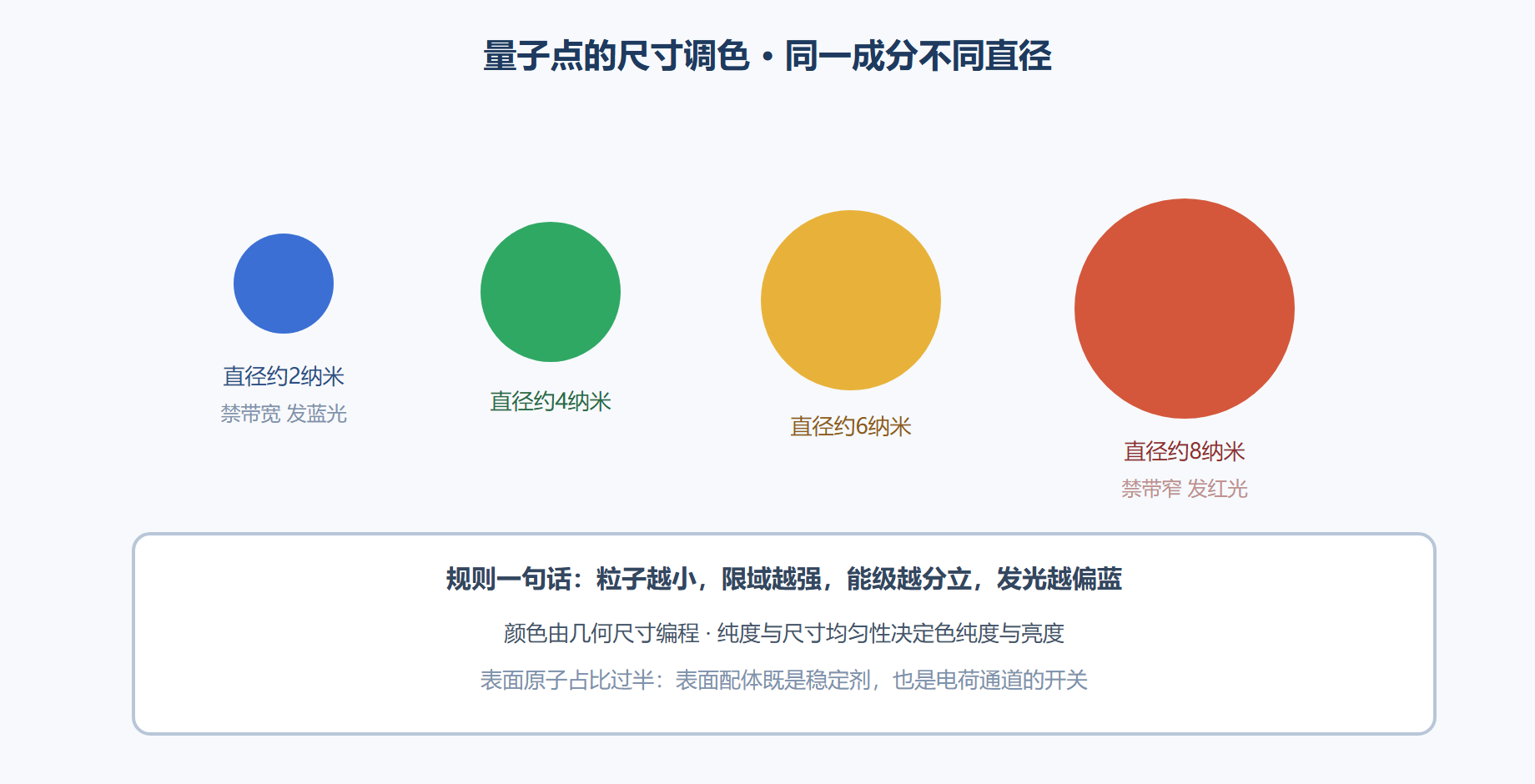

图 5-1 量子限域：尺寸如何调出颜色

案例：量子点显示——从胶体化学到电视屏幕

背景：液晶显示的先天短板是颜色：白色背光穿过彩色滤光片，光谱宽而杂，色域始终有限。产业想要「每个子像素都发出极纯的色光」，量子点的分立发光恰好对症。操作：路线分为两代。第一代是光转换膜：把红绿量子点分散进聚合物膜，铺在背光源与液晶盒之间，蓝光 LED 的一部分蓝光被量子点转换为极纯的红光与绿光——色域从普通液晶的一成左右跃升到八成以上，工艺不改产线架构，率先大规模商用。第二代是电致发光量子点：让量子点自己通电发光，去掉液晶开关层，这是量子点显示的完全体；工程难点随之显形——量子点表面靠有机配体稳定，配体层阻碍电荷注入，且量子点怕高温怕极性溶剂，需开发无机短配体置换与封装工艺。制备端是胶体化学的胜利：高温注射前驱体，成核与生长在秒级内完成，尺寸分布控制在半纳米以内——尺寸均匀性直接决定色纯度，这是量子点产线的生命线。结果：光转换路线让量子点电视成为高端标配；电致发光路线完成样机与量产爬坡，被视为下一代显示的核心候选之一。解读：这个案例有两层值得咀嚼。其一，产业化选了「容易的那个自由度」：先用尺寸调色的物理，再用成熟背光架构，两步走把风险拆开——前沿材料的落地往往是这种渐进式嫁接而非一步登天。其二，本节开头的表面效应在产业里变成双刃剑：表面占比高给了配体调色的舞台，也带来了注入与稳定性的难题；量子点工程师的主要工作不是「制造」量子点，而是「经营」它的表面。变式：同一套胶体量子点技术还在发光二极管之外开花——量子点增强膜用于背光、量子点作为荧光标记进入生物成像、红外量子点撑起新一代夜视与激光雷达探测。学材料的要诀是看到「一个物理效应、多条产业路径」。

一维材料的现实核对：碳纳米管走到哪了

碳纳米管的论文时代荣誉等身，产业落点却朴素得多：因为它导电性好、长径比大，少量掺入即可搭出高效导电网络，如今是锂电池导电剂的主力之一（替代传统炭黑，提升压实密度与快充能力），也在导电塑料、静电喷涂、芯片散热膜里站稳。半导体性碳管的「碳基芯片」愿景仍在攻关——手性纯度、排列密度、金属性管子的剔除，每一项都是硬仗，集成度还落后硅基几个数量级。这份现实核对很有代表性：纳米材料的性能上限与制备可控性之间，往往隔着十年量级的鸿沟；判断一项纳米技术离产业多远，先问「能不能均匀、便宜、大规模地拿到它」，性能反而是其次。这也呼应了第一章的结论：材料的竞争从来不是单点性能的竞争。

本节要点回顾

• 量子限域让禁带宽度随尺寸变化，量子点把「颜色」变成几何参数，尺寸分布直接决定色纯度；
• 碳纳米管的卷法（手性）决定导电性格，力学性能惊艳，产业落点是导电剂而非神话场景；
• 表面效应是纳米世界的通用规则：活性、团聚、自燃、配体化学，全都源于表面原子占比飙升；
• 量子点显示案例的启示：前沿落地常选渐进嫁接路线，先在成熟架构里兑现最容易的那个自由度；
• 判断纳米技术的产业距离，先问制备的可控性与成本，再谈性能。

常见问题

纳米粉体为什么那么难存放

表面效应的代价账。纳米颗粒表面能极高，见面前必团聚（降低表面能的本能），遇到空气可能自燃（巨大比表面积上的快速氧化放热），吸潮结块后粒径等于报废。工业上用表面包覆（惰性层隔离氧气）、溶剂分散保存、充氮包装来伺候它们。使用时还要防尘：可吸入纳米颗粒的生物安全性仍在研究，规范的操作环境既是安全要求也是品控要求——粉末飞扬意味着有效成分流失与批次失准。

量子点的「尺寸均匀性」为什么被行业看得比亮度还重

量子点的发光波长由尺寸决定，尺寸有分布，颜色就不纯——光谱峰一宽，色域与色准同时崩塌。量产上把粒径分布的半高宽压到一个纳米以内，靠的是成核与生长的时间分离：让所有晶核在同一次注射里几乎同时诞生，再让它们同步缓慢长大（奥斯特瓦尔德熟化的反面操作）。这道工艺与上一节的胶体化学一脉相承，是「实验室现象」变「量产规格」的代表性功课。

碳纳米管导电剂为什么能取代炭黑

炭黑导电靠颗粒链接触，接触电阻高、用量大；碳纳米管是长径比成千上万的一维导体，彼此搭接成三维网络，极低的添加量即可形成连续导电通路。对电池而言这直接换算成两点好处：更少的导电剂意味着更多活性物质装进有限空间（能量密度），更柔性的网络意味着电极在膨胀收缩中不断裂（循环寿命）。一个「形状决定功能」的教科书案例，也再次印证本节的主题——一维材料的产业红利，恰恰来自几何而非性能表的极限数字。
